CPCI_SFXX0838M变频器系统
返回上一级

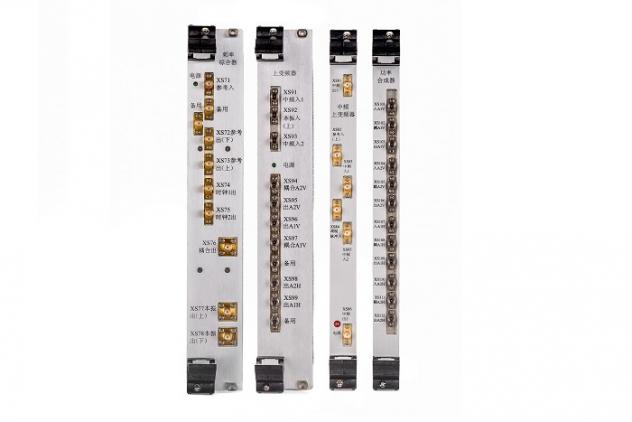

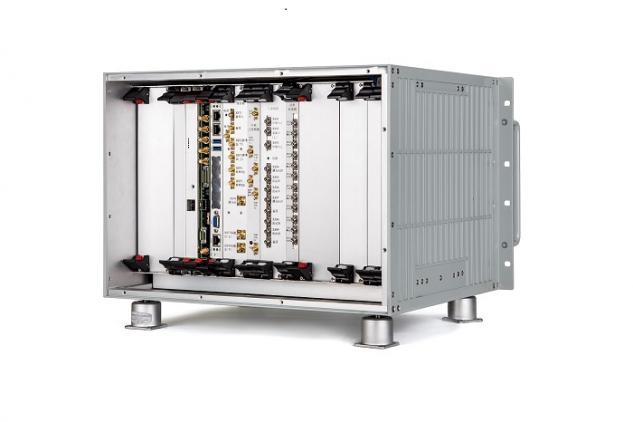

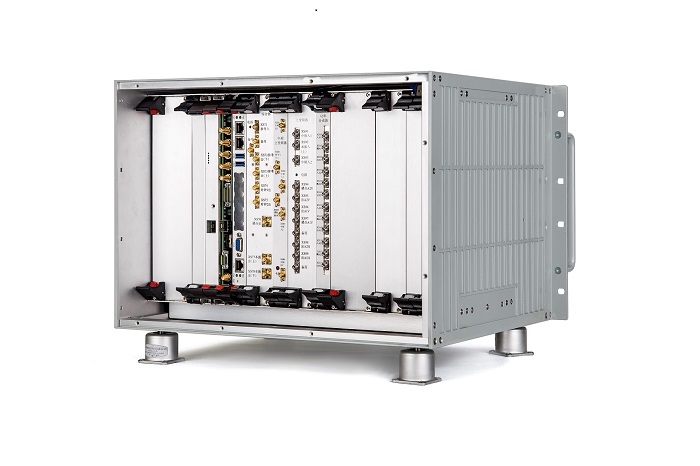

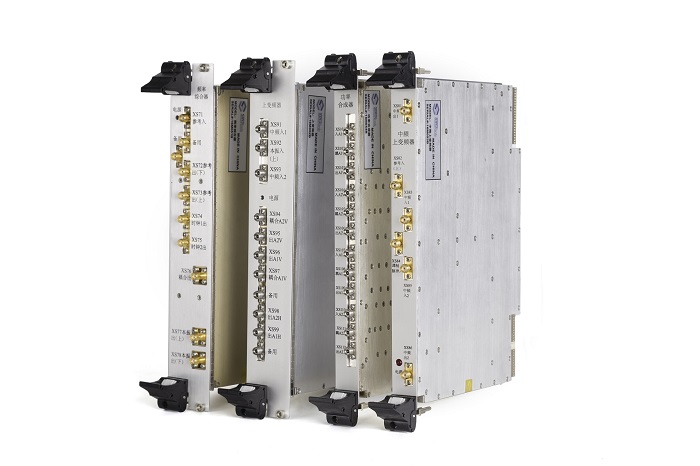

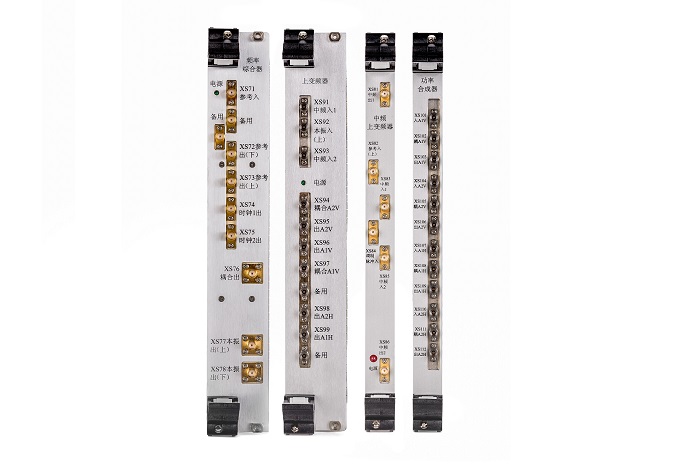

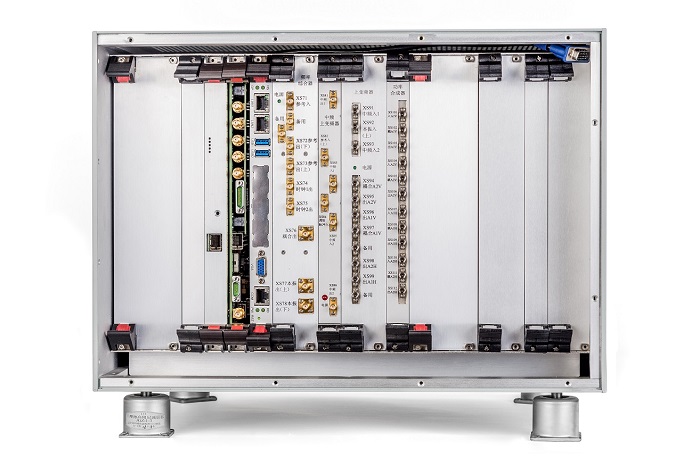

CPCI_SFXX0838M变频器系统是本公司CPXI结构的系列变频器组成,其射频信号频率为8~18&33-38GHz,频率步进10Hz。下变频中频频率为400MHz/1.2GHz,信号带宽为500/2000MHz,上变频中频频率为400MHz,信号带宽500MHz/2000MHz。该变频器都是CPXI标准结构,很方便组成多通道收放系统。该变频系统包含CPXI机箱一台、主控板一套、频率源模块一套、中频上变频模块、射频上变频模块、输出功放模块、射频下变频模块、中频下变频模块。 其中变频模块都是双路的,共用本振。

应用:卫星通信/雷达/复杂电磁环境
    CPCI_SFXX0838M变频器系统特点:
  • 1.射频信号频率范围8~18&33~38GHz
  • 2.双通道变频
  • 3.频率步进10Hz
  • 4.频率切换时间75us
  • 5.带宽500MHz-2000MHz
  • 7.输出功率+20dBm
  • 8.输出谐波抑制50dBc
  • 9.具有内外参考切换功能
  • 10.方便组成多通道相参收发系统
  •     CPCI_SFXX0838M变频器系统是本公司CPXI结构的系列变频器组成,其射频信号频率为8~18&33-38GHz,频率步进10Hz。下变频中频频率为400MHz/1.2GHz,信号带宽为500/2000MHz,上变频中频频率为400MHz,信号带宽500MHz/2000MHz。该变频器都是CPXI标准结构,很方便组成多通道收放系统。该变频系统包含CPXI机箱一台、主控板一套、频率源模块一套、中频上变频模块、射频上变频模块、输出功放模块、射频下变频模块、中频下变频模块。 其中变频模块都是双路的,共用本振。

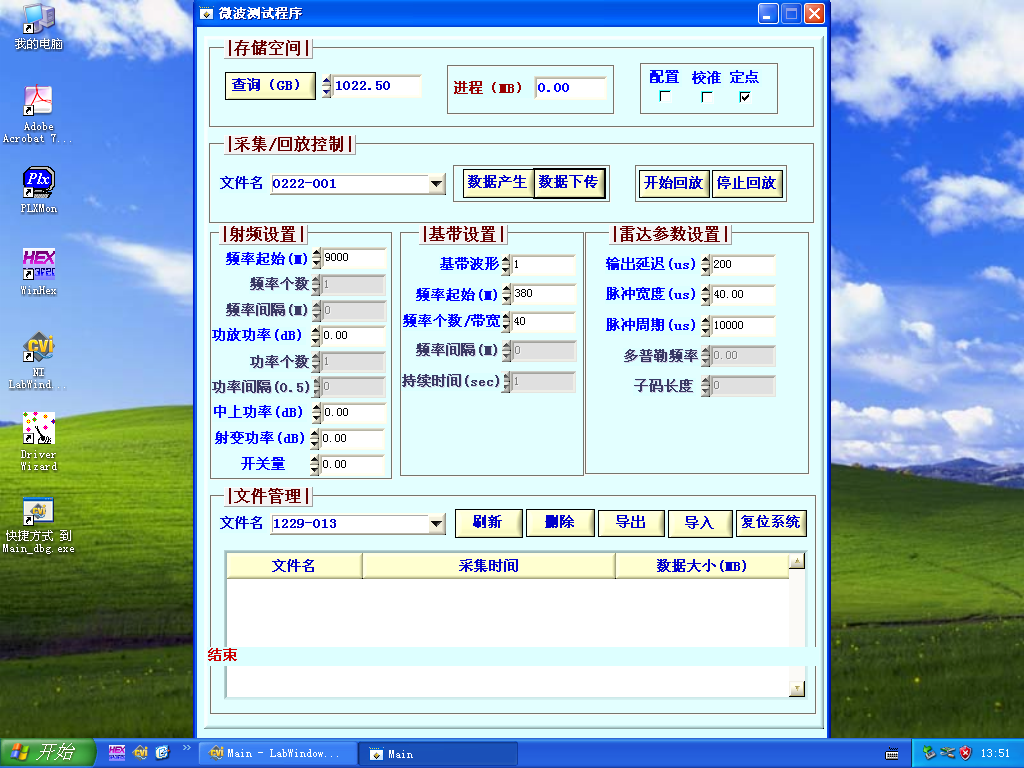

  •     可以通过上位机软件实现模块分别控制和设置,控制的参数有射频频率,增益等。




  •                技术指标 上变频器 下变频器
    型号 CPXI_SFUC0838M PXI_SFDC0838M
    输入特性 输入频率 400±250MHz/1.2±1GHz 8~18&33~38GHz
    最大输入功率(工作) -8dBm 10dBm
    输入阻抗 50欧姆 50欧姆
    输入端口驻波比 ≤1.5 ≤2.0
    输出特性 输出频率 8~18&33~38GHz 400±250MHz/1.2±1GHz
    输出1dB压缩点功率 ≥+20dBm(选装功放) ≥+10dBm
    ≥+5dBm(未选装功放)
    输出阻抗 50欧姆 50欧姆
    输出端口驻波比 ≤2.0 ≤1.5
    变频特性 增益 -60~30dB -10~50dB
    增益调节步进 0.5dB 0.5dB
    增益平坦度 ±2dB/2000MHz ±2dB/2000MHz
    带内杂波抑制 ≥60dB(0dBm输出) ≥60dB(0dBm输出)
    镜频抑制 / ≥60dB
    频谱特性 不倒置 不倒置
    输出IP3 ≥+25dBm(选装功放) ≥+20dBm
    ≥+15dBm(未选装功放)
    噪声系数(最大增益时) / ≤10dB
    本振特性 本振频率调节步进 10Hz 10Hz
    本振相位噪声 ≤-75dBc/Hz@100Hz ≤-75dBc/Hz@100Hz
    ≤-95dBc/Hz@1KHz ≤-95dBc/Hz@1KHz
    ≤-100dBc/Hz@10KHz ≤-100dBc/Hz@10KHz
    ≤-100dBc/Hz@100KHz ≤-100dBc/Hz@100KHz
    ≤-105dBc/Hz@1MHz ≤-105dBc/Hz@1MHz
    参考特性 内部参考频率稳定度 ±5e-8  -20℃~+55℃
                           具有内外10MHz参考切换功能
    物理特性 体积结构 6U CPXI 6U CPXI
    变频通道3槽 变频通道3槽
    本振2槽 本振2槽
    功放1槽 ,
    工作温度 -20℃~+55℃ -20℃~+55℃
    相对湿度 20%~80% (+30℃) 20%~80% (+30℃)
