IQS2400A-SIPI超宽带信号记录回放仪
返回上一级

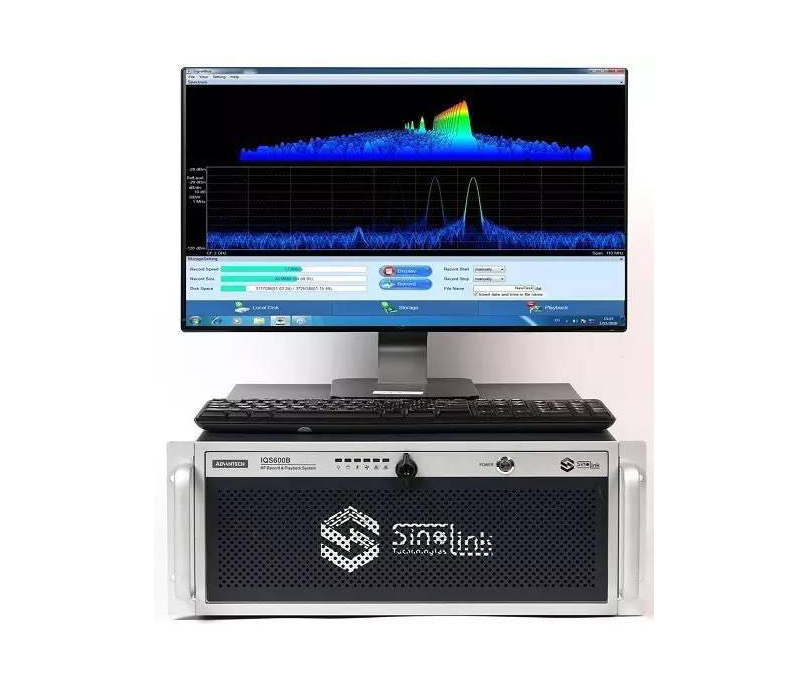

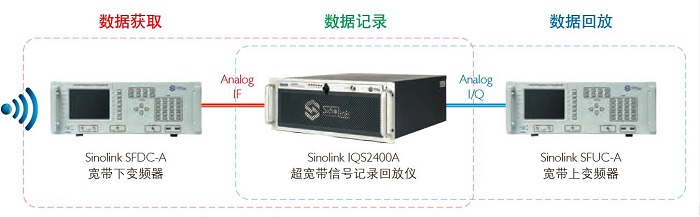

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪,支持1GHz带宽信号的采集与回放,采样率高达2.4 GSPS,数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。

应用:雷达/电子战/复杂电磁环境
    IQS2400A-SIPI超宽带信号记录回放仪特点:

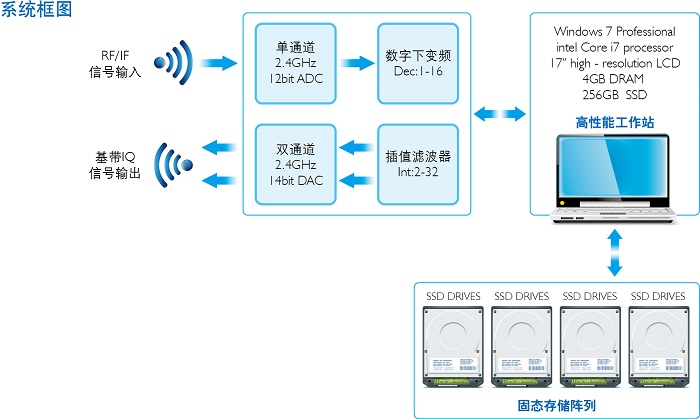

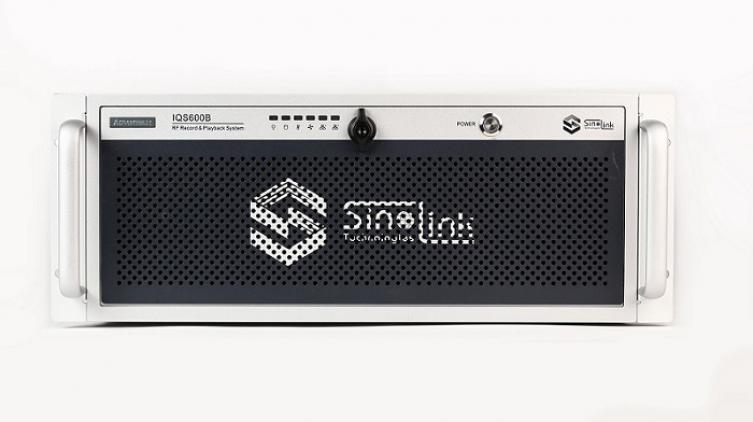

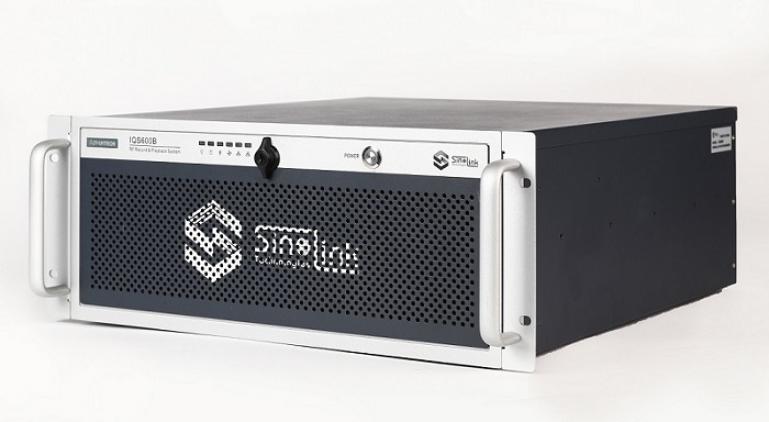

  • 1.19寸标准4U机箱,可支持上架安装
  • 2.单通道12-bit ADC,采样率高达2.4GSPS;
  • 3.双通道14-bit DAC,采样率高达2.4GSPS;
  • 4.实时持续记录速度高达2.4GB/s;
  • 5.Windows 7®专业工作站与高性能的英特尔® CoreTM i7处理器
  • 6.支持NTFS文件格式 最大支持32TB的存储能力
  • 7.RAID级别支持0,1,5,6,10等多种模式
  • 8.简洁方便的存储控制软件界面 9.尺寸:482mm×177mm×650mm(W×H×D);

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪,支持1GHz带宽信号的采集与回放,采样率高达2.4 GSPS,数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。






     软件界面


  •      SignalBoxManage软件具备信号采集和回放的控制、管理和状态显示功能,包括记录文件的管理,记录文件的大小、采集速度显示等功能;SignalOverView软件支持对大数据文件的快速浏览、分析和文件加工处理等功能,可方便用户从海量数据中定位感兴趣的数据段进行个性化的处理。

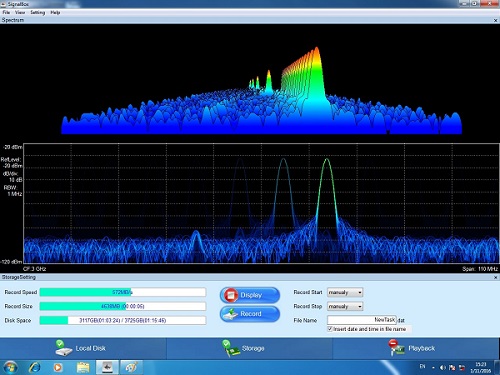

  • SignalBoxManager信号采集回放管理软件

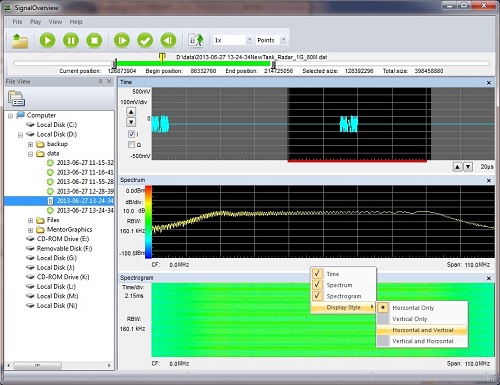

    SignalOverView信号文件快速浏览软件


    IQS2400A-SIPI 超宽带信号记录回放仪


    系统平台


    操作系统

    Windows 7 Ultimate


    处理器

     Intel i7 Processer


    操作系统硬盘

     512GB high speed SSD


    内存

    4Gbytes


    显示

     Built-in 17 high-resolution LCD    1280x1024 pixels


    内置固态存储阵列容量

    Up to 32TB


    文件类型

    NTFS file format


    网络接口

    1 Gb Ethernet Port,可扩展10Gb Ethernet Port


    USB接口

    USB 2.0 x2, USB 3.0 x2


    扩展视频接口

    DVIHDMI



      信号采集




    输入接口

    Back panel female SMA connector


    输入类型

     AC-coupled


    量化位数

    12-bit


    ADC采样频率

     Up to 2.4GSPS


    输入信号带宽

    Up to 1GHz


    数字抽取

    1x, 2x, 4x, 8x or 16x


    输入量程

    Max. 5dBm


    输入阻抗

     50Ω



    信号回放


    输出接口

    Back panel female SMA connector


    输出类型

    AC-coupled


    DAC数据位宽

    16-bit


    DAC采样频率

     Up to 2.4GSPS


    输出信号带宽

    Up to 1GHz


    数字插值

     2x, 4x, 8x ,16x or 32x


    输出量程

    Max. 1.0Vp-p


    输出阻抗

     50Ω



     物理参数


    尺寸

    482mm×177mm×650mmL×W×D


    净重

    25kg


    操作温度

     0 to + 40


    存储温度

     -40 to +85


    环境湿度

    10% to 90%


    功率要求

     220V AC, 50Hz, Max.300W


    存储选件记录时间对照表:

    通道数

    带宽

    采样率

    记录速率

    记录时间

    记录时间

    记录时间

    选件SSD8

    选件SSD16

    选件SSD32

    1

    1000MHz

    2400MSPS

    2400MB/s

    1小时

    2小时

    4小时

    1

    500MHz

    1200MSPS

    2400MB/s

    1小时

    2小时

    8小时

    1

    250MHz

    500MSPS

    1200MB/s

    2小时

    4小时

    16小时

    1

    125MHz

    250MSPS

    600MB/s

    4小时

    8小时

    32小时

    1

    62.5MHz

    125MSPS

    300MB/s

    8小时

    16小时

    64小时

    1

    31.25MHz

    62.5MSPS

    150MB/s

    16小时

    32小时

    8



    选件名称 说明
    IQS2400A-S1P1-BOX 便携式记录回放仪平台,I7处理器,4GB内存,512GB固态硬盘
    IQS2400A-S1-S1200 采集选件,采样率1.2GSPS,量化位数12位
    IQS2400A-P1-P1200 回放选件,采样率1.2GSPS,量化位数14位
    IQS2400A-S1-S2400 采集选件,采样率2.4GSPS,量化位数12位*
    IQS2400A-P1-S2400 回放选件,采样率2.4GSPS,量化位数14位
    IQS2400A –SSD8 固态存储选件,容量8TB
    IQS2400A –SSD16 内部存储选件,容量16TB
    IQS2400A –SSD32 内部存储选件,容量32TB
    IQS2400A -10Gb 双端口万兆网数据接口
    SignalBoxManage 数据采集回放管理软件
    SignalOverView 信号文件快速浏览软件
