SL3000A系列高性能误码测试仪
返回上一级

SL3000A高速串行误码仪为中星联华科技(Sinolink Technologies)XBERT系列高速串行误码仪中采用模块可插拔式设计的主机机型,该机型在保障性能指标和原有的高集成度的同时,极大的提升了功能扩展的灵活性。该机型还支持多种高级功能:通道间延时调节、高压输出、直偏调节、抖动注入等,属于XBERT系列高速串行误码仪中的高端实验室级测量仪表。

应用:高速光电产品预研、设计和生产测试
    SL3000A系列高性能误码测试仪特点:

    • 1-16通道输出,NRZ/PAM4连续可调
    • 1-60GBaud速率覆盖范围
    • 具备FEC符号错误纠正功能
    • 模块可插拔式设计
    • 通道间相位精确可调
    • 具备抖动注入功能
    • 高压输出
    • 可单独作为CDR使用

中星联华科技(Sinolink Technologies)XBERT SL3000A系列是一款采用可插拔式设计的高性能误码测试仪(Bit Error Rate Tester,BERT),用于物理层的特性测试和分析,主要由主机箱、功能模块以及对应的硬件和软件选件组成,主机机箱配合灵活多样的插卡模块相组合的方式,在保障性能指标和高集成度的同时,为用户功能扩展提供了极大的灵活性。该主机通过选件还可以支持模块间延时调节、高压输出、正弦抖动注入等高级功能,属于中星联华科技XBERT产品线家族的中高端测量仪表。XBERT SL3000A系列误码仪在电信、数据通信、网络和无线通信等领域广泛应用,帮助工程师识别和解决通信系统中的问题,确保高速数据传输的可靠性和性能。SL3000A系列支持广泛的数据速率和标准,提供准确可靠的结果,加速您对高速数字设备性能余量的洞察。

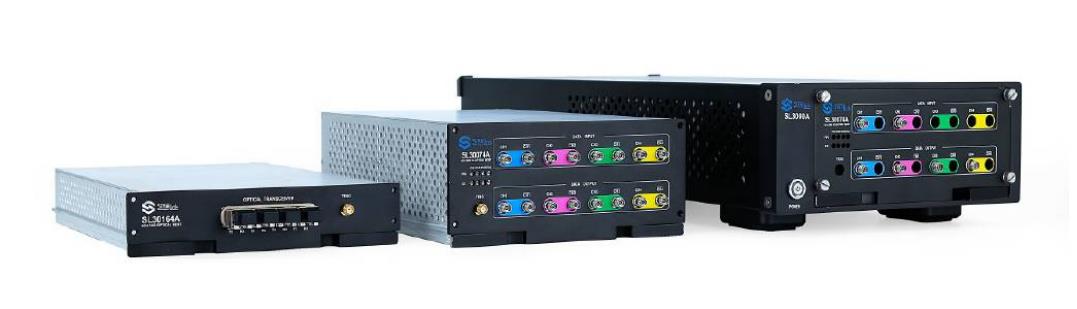

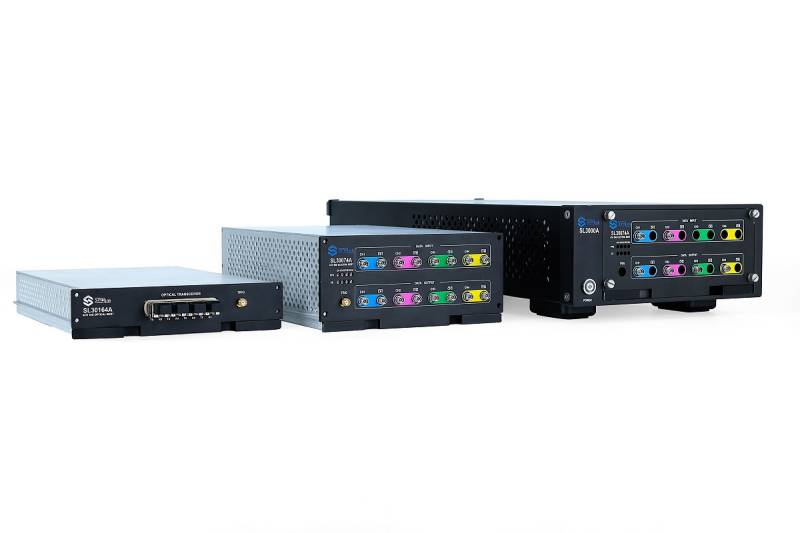

SL3000A主机概览


SL3000A系列误码仪主机共有三种主要型号可供用户选择,分别是SL3000A、SL3002A和SL3004A,其主要区别为机箱大小和可插拔槽位数量,其中SL3002A和SL3004A具有模块间延时调节、精准时基和正弦抖动注入等高级扩展功能选件。


主机型号

SL3000A主机

SL3002A主机

SL3004A主机

深度

492mm

492mm

492mm

宽度

220mm

440mm

440mm

高度

88mm

88mm

88mm

支持槽位数

2

4

8

通用指标

环境适应性

工作温度

0℃至+55℃

储存温度

-20℃至+70℃

工作湿度

无水汽凝结,+35℃,20%至80%

供电

供电电压

100Vac至240Vac

电压频率

40Hz至50Hz

主机选件

-DLY

增加槽位间相位调节功能,调节范围0至1ns,每一个步进优于1.5ps。当多通道使用时,可以通过该选件调节通道间的skew,满足特定应用的多通道时序要求。

-SJE

支持SJ低频抖动注入功能,抖动频率10kHz至1MHz,抖动幅度1UI@100kHz;

-PTB

配备10MHz恒温晶振,内外参考可切换。


注:主机-DLY选件不支持SL31371C-AMP模块。如果有通道相位可调需求或者疑问,请联系中星联华客户经理讨论细节



测试结果概览

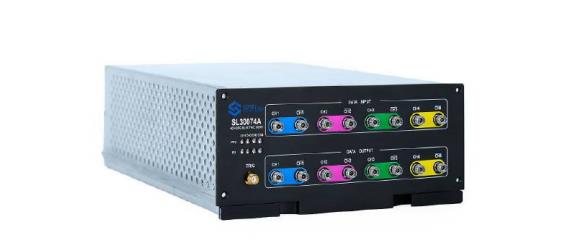

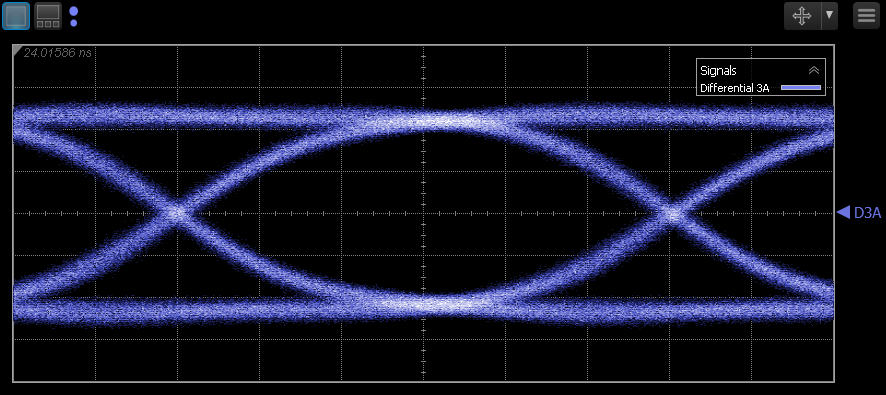

SL30074A 四通道28Gbps NRZ误码仪模块的码型发生器输出眼图

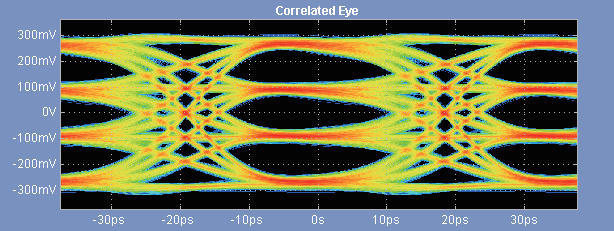

NRZ码型发生器25.78125Gbbps测试结果(PRBS31)                                      PAM4码型发生器26.5625Gbaud测试结果(PRBS31)



SL30371C 单通道58GBaud NRZ/PAM4误码仪模块的码型发生器输出眼图

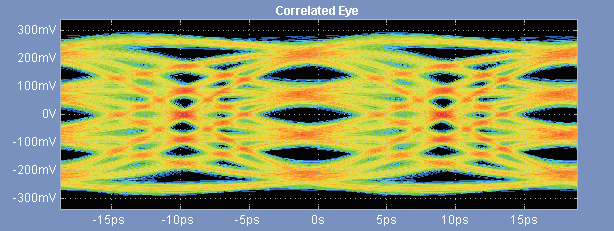

PAM4码型发生器26.5625Gbaud测试结果(PRBS13Q)                               PAM4码型发生器53.125Gbaud测试结果(PRBS13Q)





SL3000A软件界面


XBERT SL3000A软件用户界面把可用性提升到全新高度,它提供:

  • 方便易用的向导功能
  • 人性化的布局和操作
  • 方便灵活的界面切换
  • 丰富的测试相关信息





SL3000A系列误码仪模块概览


型号

描述

PPG 速率

PPG通道

ED速率

ED通道

功能特点

SL30071A

单通道28Gbps NRZ误码仪模块

1-28Gbps

1

1-28Gbps

1

宽速率范围/槽位间通道相位调制/抖动注入

SL30071A-AMP

单通道28Gbps NRZ高压误码仪模块

1-28Gbps

1

1-28Gbps

1

宽速率范围/槽位间通道相位调制/抖动注入/高压输出

SL30074A

四通道28Gbps NRZ误码仪模块

1-28Gbps

4

1-28Gbps

4

宽速率范围/槽位间通道相位调制/抖动注入

SL31371C-AMP

单通道58GBaud NRZ/PAM4高压码型发生器模块

50.2-58GBaud,

25.5-29.5GBaud

1

N/A

N/A

NRZ/PAM4支持/高压输出

SL30371C

单通道58GBaud NRZ/PAM4误码仪模块

50.2-58GBaud,

25.5-29.5GBaud

1

50.2-58GBaud,

25.5-29.5GBaud

1

NRZ/PAM4支持

SL30371C-AMP

单通道58GBaud NRZ/PAM4高压误码仪模块

50.2-58GBaud,

25.5-29.5GBaud

1

50.2-58GBaud,

25.5-29.5GBaud

1

NRZ/PAM4支持 /高压输出

注:当同一个模块选择多通道配置时,模块内的多个通道间不支持相位调节功能。如果有通道相位可调需求或者疑问,请联系中星联华客户经理讨论细节。




SL3000A系列误码仪模块


SL30071A 单通道28Gbps NRZ误码仪模块


SL30071A 单通道28Gbps NRZ误码仪模块技术指标


单通道码速率范围

1-16Gbps24-25.78125Gbps,1kbps连续可调

触发分频比

2/4/8/16

槽位大小

1槽位插卡模块

码型发生器PPG

通道数量

1

支持伪随机码型

PRBS7/9/15/23/31,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分范围

0.1Vppd-1.0Vppd

步进

100mV

耦合方式

AC耦合

抖动

1.2ps RMS @28Gbps,(使用采样示波器在PTB选件下测得)


上升下降时间

16ps (20%-80%)@28Gbps

连接器

2.92 female

误码检测器ED

通道数量

1

支持伪随机码型

PRBS7/9/15/23/31

误码检测输入幅度

差分范围

0.1Vppd-1.2Vppd

输入灵敏度

100mV单端眼高

耦合方式

DC耦合

时钟恢复模块

内置

连接器

2.92 female


SL30071A 单通道28Gbps NRZ误码仪模块选件

-EXT1

额外支持16-24Gbps 速率范围

-EXT2

额外支持25.78125-28Gbps 速率范围

-292m

配备12 inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个





SL30071A-AMP 单通道28Gbps NRZ高压误码仪模块



SL30071A-AMP 单通道28Gbps NRZ高压误码仪模块技术指标


单通道码速率范围

1-16Gbps24-25.78125Gbps 1kbps连续可调

触发分频比

2/4/8/16

槽位大小

1槽位插卡模块

码型发生器

通道数量

1

支持伪随机码型

PRBS7/9/15/23/31,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分幅度范围

0.2Vppd-2.0Vppd

步进

200mVppd

耦合方式

AC耦合

抖动

1.2ps RMS@28Gbps, (使用采样示波器在PTB选件下测得)

上升下降时间

16ps (20%-80%)@28Gbps

连接器

2.92 female

误码检测器

通道数量

1

支持伪随机码型

PRBS7/9/15/23/31

误码检测输入幅度

差分范围

0.1Vppd-1.2Vppd

输入灵敏度

100mV单端眼高

耦合方式

DC耦合

时钟恢复模块

内置

连接器

2.92 female



SL30071A-AMP 单通道28Gbps NRZ高压误码仪模块选件


-EXT1

额外支持16-24Gbps 速率范围

-EXT2

额外支持25.78125-28Gbps 速率范围

-292m

配备12inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个







SL30074A 四通道28Gbps NRZ误码仪模块


SL30074A 四通道28Gbps NRZ误码仪模块技术指标


单通道码速率范围

1-16Gbps24-25.78125Gbps 1kbps连续可调

触发分频比

2/4/8/16

槽位大小

2槽位插卡模块

码型发生器

通道数量

4

支持伪随机码型

PRBS7/9/15/23/31,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分范围

0.1Vppd-1.0Vppd

步进

100mVppd

耦合方式

AC耦合

抖动

1.2ps RMS@28Gbps, (使用采样示波器在PTB选件下测得)

上升下降时间

16ps(20%-80%)@28Gbps

连接器

2.92 female

误码检测器

通道数量

4

支持伪随机码型

PRBS7/9/15/23/31

误码检测输入幅度

差分范围

0.1Vppd-1.2Vppd

输入灵敏度

100mV单端眼高

耦合方式

DC耦合

时钟恢复模块

内置

连接器

2.92 female



SL30074A 四通道28Gbps NRZ误码仪模块选件


-EXT1

额外支持16-24Gbps 速率范围

-EXT2

额外支持25.78125-28Gbps 速率范围

-292m

配备12inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个





SL31371C-AMP 单通道58GBaud NRZ/PAM4高压码型发生器模块




SL31371C-AMP 单通道58GBaud NRZ/PAM4高压码型发生器模块技术指标

单通道码速率范围

50.2GBaud58GBaud PAM4, 1kbps连续可调

触发分频比

4/8/16/32/128

槽位大小

2槽位插卡模块

码型发生器

通道数量

1

支持伪随机码型

PRBS7/9/13/15/23/31,PRBS13Q/PRBS31Q/SSPRQ,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分范围

0.2Vppd-2.0Vppd

步进

100mVppd

耦合方式

AC耦合

抖动

1.0ps RMS@53.125Gbps NRZ , (使用采样示波器在PTB选件下测得)

上升下降时间

10ps(20%-80%)@53.125Gbps NRZ

注:该模块不支持槽位间同步和调节功能



SL31371C-AMP 单通道58GBaud NRZ/PAM4高压码型发生器模块选件


-EXT1

额外支持25.5GBaud29.5GBaud NRZ速率范围

-EXT2

额外支持50.2GBaud58GBaud NRZ 速率范围

-EXT3

额外支持25.5GBaud29.5GBaud PAM4速率范围

-292m

配备12inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个





SL30371C 单通道58GBaud NRZ/PAM4误码仪模块


SL30371C 单通道58GBaud NRZ/PAM4误码仪模块技术指标


单通道码速率范围

50.2GBaud58GBaud PAM4, 1kbps连续可调

触发分频比

4/8/16/32/128

槽位大小

2槽位插卡模块

码型发生器

通道数量

1

支持伪随机码型

PRBS7/9/13/15/23/31,PRBS13Q/PRBS31Q/SSPRQ,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分范围

0.1Vppd-0.8Vppd

步进

100mVppd

耦合方式

AC耦合

抖动

1.0ps RMS@53.125Gbps NRZ , (使用采样示波器在PTB选件下测得)

上升下降时间

10ps(20%-80%)@53.125Gbps NRZ

误码检测器

通道数量

1

支持伪随机码型

PRBS7/9/13/15/23/31

误码检测输入幅度

差分范围

0.1Vppd-1.2Vppd

输入灵敏度

100mV单端眼高

耦合方式

DC耦合

时钟恢复模块

内置

自环误码率

1e-10 @ 56GBd 600mVppd without FEC

CTLE

注:该模块不支持槽位间同步和调节功能



SL30371C单通道58GBaud NRZ/PAM4误码仪模块选件


-EXT1

额外支持25.5GBaud29.5GBaud NRZ速率范围

-EXT2

额外支持50.2GBaud58GBaud NRZ 速率范围

-EXT3

额外支持25.5GBaud29.5GBaud PAM4速率范围

-292m

配备12inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个






SL30371C-AMP 单通道58GBaud NRZ/PAM4高压误码仪模块


SL30371C-AMP单通道58GBaud NRZ/PAM4高压误码仪模块技术指标


单通道码速率范围

50.2GBaud58GBaud PAM4, 1kbps连续可调

触发分频比

4/8/16/32/128

槽位大小

2槽位插卡模块

码型发生器

通道数量

1

支持伪随机码型

PRBS7/9/13/15/23/31,PRBS13Q/PRBS31Q/SSPRQ,64bit UDP自定义码型,可产生2/4/8/16/32分频时钟

输出幅度

差分范围

0.2Vppd-2.0Vppd

步进

100mVppd

耦合方式

AC耦合

抖动

1.0psRMS@53.125Gbps NRZ ,  (使用采样示波器在PTB选件下测得)

上升下降时间

10ps(20%-80%)@53.125Gbps NRZ

误码检测器

通道数量

1

支持伪随机码型

PRBS7/9/13/15/23/31

误码检测输入幅度

差分范围

0.1Vppd-1.2Vppd

输入灵敏度

100mV单端眼高

耦合方式

DC耦合

时钟恢复模块

内置

自环误码率

1e-10 @ 56GBaud 600mVppd without FEC

CTLE

注:该模块不支持槽位间同步和调节功能



SL30371C-AMP单通道58GBaud NRZ/PAM4高压误码仪模块选件


-EXT1

额外支持25.5GBaud29.5GBaud NRZ速率范围

-EXT2

额外支持50.2GBaud58GBaud NRZ 速率范围

-EXT3

额外支持25.5GBaud29.5GBaud PAM4速率范围

-292m

配备12inch 2.92mm 高频电缆4根

-ATT6

配备6dB衰减器4个








SL3000A系列误码仪配件



SL3000A系列误码仪配件

SL-HOSTPC

配置单独的PC电脑作为SL3000A主机控制

SL-ISI

ISI可变插损通道板

SL-400G QSFP-DD MCB

400G QSFP-DD MCB测试夹具

SL-100G QSFP28 MCB

100G QSFP28 MCB测试夹具

SL-SFP28 MCB

SFP28 MCB测试夹具

PS-30G-SS

30GHz采样示波器

SL-292mm-m2m-12

2.92mm电缆组件(male to male with 12inch

SL-292mm-m2m-24

2.92mm电缆组件(male to male with 24inch

SL-24mm-m2m-12

2.4mm电缆组件(male to male with 12inch

SL-24mm-m2m-24

2.4mm电缆组件(male to male with 24inch

SL-185mm-m2m-12

1.85mm电缆组件(male to male with 12inch

SL-185mm-m2m-24

1.85mm电缆组件(male to male with 24inch

SL-292mm-m2m

2.92mm male to male 连接器

SL-292mm-f2f

2.92mm female to female 连接器

SL-24mm-m2m

2.4mm male to male 连接器

SL-24mm-f2f

2.4mm female to female 连接器

SL-185mm-m2m

1.85mm male to male 连接器

SL-185mm-f2f

1.85mm female to female 连接器

SL-292m-24f

2.92mm male to 2.4mm female 连接器

SL-292f-24m

2.92mm female to 2.4mm male 连接器

SL-RF-SW-40G-16

40GHz 16通道RF 射频开关矩阵,具体配置细节请联系中星联华

SL-RF-SW-40G-32

40GHz 32通道RF 射频开关矩阵,具体配置细节请联系中星联华

SL-RF-SW-50G-16

50GHz 16通道RF 射频开关矩阵,具体配置细节请联系中星联华

SL-RF-SW-50G-32

50GHz 32通道RF 射频开关矩阵,具体配置细节请联系中星联华

SL-Term-50

50ohm 负载

SL-LTW-08090

力矩扳手

SL-HTC

加固包装箱





SL3000A系列误码仪配件简介

SL-ISI 插损板

单独可选的ISI 通道插损板提供了各种不同通道类型的模拟功能。中星联华高速SL-ISI插损板提供了10种不同的PCB走线长度,直接提供了在13GHz频率下从5dB到25dB的不同插损特性。除此之外,SL-ISI还支持级连模式,可以支持以~1dB的分辨率从5dB-40dB插损范围。

在实际使用中, SL-ISI既可以在SL3000A系列误码仪和DUT之间添加不同插损,也可以单独使用构建各种不同的链路测试环境。



      下图展示了 SL-ISI 插损板和典型的连接示意图





下图展示了SL-ISI 插损板在10MHz到50GHz的插损结果。


注:下图不包括级连模式下插损结果。



  下图展示了SL-ISI 插损板在10MHz到40GHz放大后插损结果。







30GHz 采样示波器和TDR/TDT时域反射仪


Picoscope采样示波器和内置的TDR/TDR时域反射功能, 可以配合SL3000A提供了全套的发射和接收测试方案。


  • 5 TS/s(64 fs)的连续采样,显示分辨率可达到640 TS/s(1.5 fs)
  • 高达15 GHz的分频,2.5 GHz的直接触发,以及11.3 Gb/s的时钟恢复
  • 业界领先的16位1 MS/s ADC和60 dB的动态范围
  • 支持高达20 Gb/s的眼图和掩模测试,最多可达223-1模式锁定
  • 直观、支持触摸的Windows用户界面
  • 全面内置测量功能、直方图生成和可编辑的眼图模板库
  • 集成、差分、可校准的TDR/TDT步进发生器





SL-RF-SW 射频开关系统

SL3000A系列支持配备RF switch射频开关SL-RF-SW,可以轻松和误码仪,ISI插损板,以及各种测试夹具组成自动系统。SL-RF-SW内部通过多个射频微波开关组合到一套射频开关矩阵系统,支持多通道测试过程中通道的切换,无需手动频繁的连接和断开,提高测试效率和测试一致性。

SL-RF-SW集成了PC系统和自带的触摸屏,配备WIN10/11操作系统和测试应用程序,通过配备其他设备,可以实现对高速串行IO光模块高速ADC/DAC以及其他RF射频测试应用的自动化测试。

SL-RF-SW配备高密GPPO连接器或者高频2.92mm/2.4mm连接器来进行测试互连和切换。可以广泛用于多系统多通道产品的设计测试验证等测试场景。


  • 配置灵活,支持16/32/64通道
  • 支持自定制方案
  • 支持频率范围到50GHz
  • 内置PC支持USB/HDMI/LAN等接口








400G QSFP-DD MCB测试夹具


  • 支持8X50GBbps接口
  • 提供4个1X8 的高密度连接器,走线长度等长匹配,节省空间面积
  • Switch control (MODSEIL, RESETL, LPMODE)
  • DDMI Connection (I2C)USB 接口
  • 支持QSFD-DD连接器







100G QSFP28 MCB测试夹具


  • 支持4X25GBbps接口
  • 提供2个1X8 的高密度连接器,走线长度等长匹配,节省空间面积
  • DDMI Connection (I2C)
  • USB 接口
  • 支持QSFD-28 连接器
