SignalPro信号生成软件
返回上一级

SignalPro是一套以数字方式合成调制IQ基带信号、IF信号和RF信号的工具软件包,把信号生成能力提升到全新的水平。该软件支持广泛的调制信号种类,允许用户填表式生成各种复杂调制信号,同时支持用户定制波形,并支持波形数据自动下载到主流厂家的信号源中。SignalPro软件填表式生成各类复杂调制信号,用户无需了解信号机理,只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。整个信号产生过程简单直观、方便快捷,最大程度减少了测试人员的工作时间及难度,提高了测试效率。

应用:无线 /卫星通信 /相干光 /跳频 /多音 /雷达 /复杂电磁环境
    SignalPro信号生成软件特点:
    • • 集成度高:集射频/中频/基带信号生成
    • • 操作简单:快捷一键式生成所需波形
    • • 功能强大:支持雷达/通信/复杂电磁环境/跳频/多音等信号生成
    • • 支持业内主流厂家的信号源:支持41所/RS/KS/NI矢量信号源、KS/Tektronix 的AWG、以及中星联华的采存设备
    • • 支持丰富的调制格式:可达55种调制
    • • 具有预失真校准功能和信号回放功能

SignalPro软件填表式生成各类复杂调制信号,用户无需了解信号机理,只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。另外,在信号生成软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果。整个信号产生过程简单直观、方便快捷,最大程度减少了测试人员的工作时间及难度,提高了测试效率。


SignalPro是一套以数字方式合成调制IQ基带信号、IF信号和RF信号的工具软件包,把信号生成能力提升到全新的水平。该软件支持广泛的调制信号种类,并可把波形数据自动下载到Tektronix/KeysightAWGKeysightR&SNI的矢量信号源,以及Sinolink的SL4301A记录回放系统,全方位高效解决测试挑战。


SignalPro广泛兼容主流厂家的任意波形发生器和矢量信号源,是一款兼容性极佳的信号产生平台级产品,信号生成软件SignalPro使得复杂场景模拟更加简单。

 SignalPro软件主界面



1. SignalPro信号生成软件特点


 业内支持的调制格式最多(55种调制格式)

 集成度高:集射频/中频/基带(RF/IF/IQ)信号生成和编辑于一体的高集成度软件

 操作简单:填入基本参数信息即可方便快捷一键式生成所需波形

 多域显示:直观显示待生成信号的时域、频域及调制域仿真结果

 功能强大:支持雷达、无线通信、卫星通信、复杂电磁环境、信号回放、跳频、多音、预失真校准、高斯噪声等信号生成

 支持业内主流厂家的信号源:支持RS矢量信号源、KS矢量信号源、KS任意波形产生器AWG、Tektronix任意波形产生器AWG、NI矢量信号源、中星联华的采存设备

 具有预失真校准功能:支持Tektronix、Keysight、Lecroy实时示波器进行预失真校准;支持RF校准、IF+变频器校准、IQ+变频器校准

 支持在线和离线波形生成

 支持安装内置仪器和远程PC



  SignalPro软件支持的调制类型


2. SignalPro软件主要应用场景


SignalPro高级RF/IF/IQ波形生成和编辑软件主要包括通用数字调制和模拟调制、多载波数字调制、脉冲雷达、连续波雷达、多目标雷达、多音信号、高斯噪声、单音信号、复杂电磁环境、跳频信号、多载波数字调制跳频、预失真校准、无线通信等功能单元。





2.1 雷达信号生成


• 创建一个或多个脉冲组

 独立定义每个脉冲组,可使用不同的脉冲组模拟多个目标回波同时到达的场景

 定义所有脉冲参数,包括开始时间、上升时间、结束时间、下降时间、脉冲宽度等

 定义参差PRI

 支持各种脉内调制类型,包括线性调频、巴克码、Frank、FMCW调频连续波等

 支持频率滑变、频率分集、支持重频参差、重频滑变,重频组变等

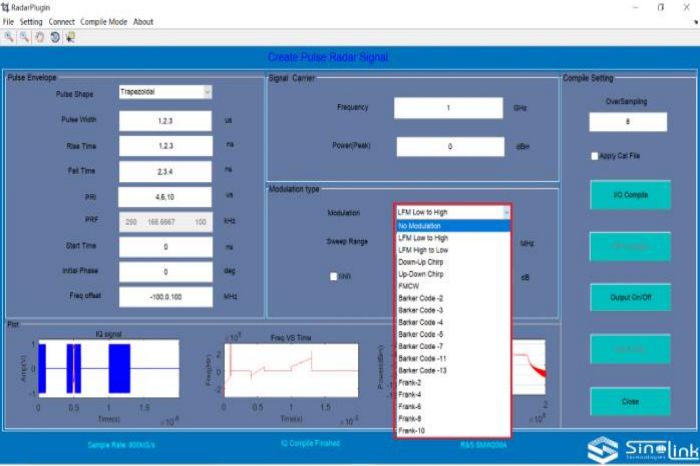

雷达信号生成界面

多雷达信号生成界面


2.2 通信信号生成


 生成单载波或多载波调制信号,每个载波都可以分别独立定义

 支持55种调制格式

 支持正交误差、增益不平衡I-Q损伤

 支持成型滤波器类型:升余弦、矩形、均方根升余弦、高斯型等



多载波数字调制信号生成界面


2.3 复杂环境信号生成


SignalPro复杂电磁环境信号生成单元可以方便的生成复杂电磁环境中的各种信号,如数字调制信号、雷达信号、多音信号、噪声信号、单音信号、用户自定义等信号类型,不同类型信号可以同频发出或不同频同时发出。具有频域信号混合功能,实现多种信号的频域混合,可设置每路信号的频偏、幅度、相位等信息,可进行信号加噪声,多信号叠加等功能。




复杂电磁环境信号生成界面


2.4 跳频信号生成


 创建自定义跳频和伪随机跳频

 创建自定义频率随机跳频

 可定义跳速和不同间隔跳频

 可定义跳频起始频率、终止频率、跳频步进




随机跳频信号生成界面


2.5 多音信号生成


主要特点和优势:


 多音信号可以定义基带IQ信号、IF信号和RF信号

 可自定义多音的个数和多音的频率步进

 可自定义每个音的频率和功率大小

 可设置起始相位:随机相位或自定义相位




多音信号生成界面

配置信息


1

选件 RadarPlugin

雷达信号产生单元

2

选件 DigitalModPlugin

通用数字调制信号产生单元

3

选件 NoisePlugin

噪声信号产生单元

4

选件MultiCarrDigitalModPlugin

多载波数字调制产生单元

5

选件 MultiTonePlugin

多音信号产生单元

6

选件 FMCWPlugin

调频连续波产生单元

7

选件 MultiRadarPlugin

多目标雷达信号产生单元

8

选件 EnvironmentPlugin

复杂电磁环境产生单元

9

选件 PrecompPlugin

预失真校准单元

10

选件 HoppingPlugin

跳频信号产生单元
