SLSW-0R1-15R0微波开关
返回上一级

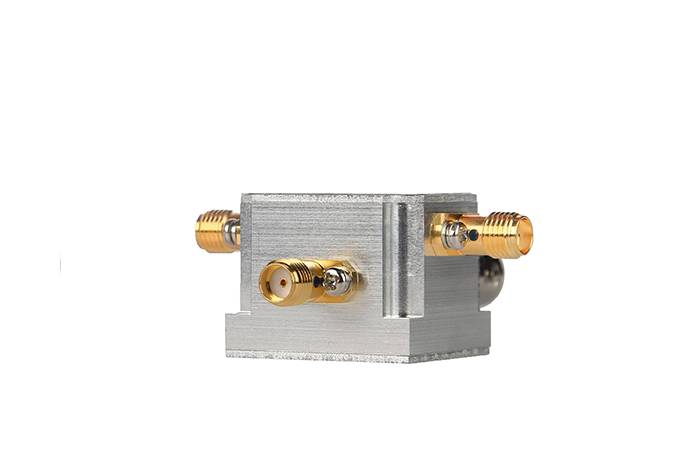

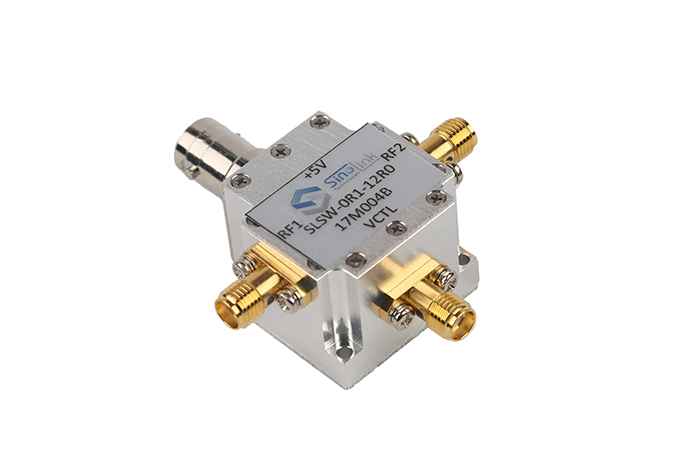

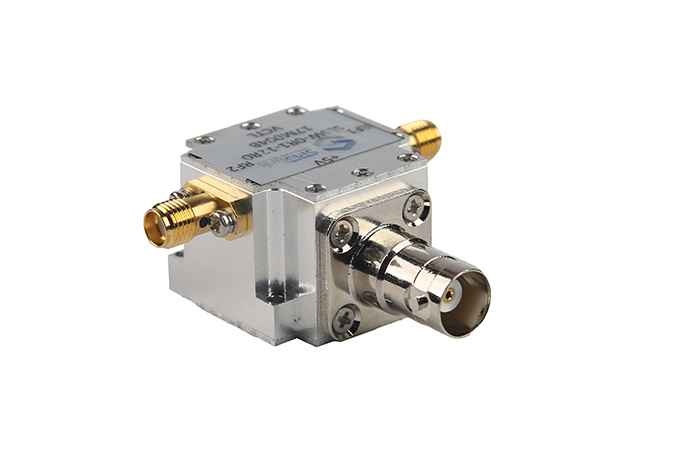

SLSW-0R0-15R0是一款高速开关,SMA-K接头输入输出,频率覆盖100MHz~15GHz,隔离度典型值45dB;插损≤4.5dB;单电源+5V,低电流(≤20mA),高速响应, 视频泄漏≤40mV,适合于高速RF脉冲调制应用。

应用:基站基础设施 /光纤和宽带电信 /微波无线电和VSAT /雷达和ECM /测试仪器仪表
    SLSW-0R1-15R0微波开关特点:
    • • 输出频率:100MHz~15000MHz
    • • 插入损耗:≤4.5dB
    • • 开关隔离: ≥40dB
    • • 驻波比: ≤2.0
    • • 开关上升沿时间:≤10nS
    • • 最小脉宽:≤10nS
    • • 视频泄漏:≤40mV
    • • 输入P-1:20dBm
    • • 接头:射频,SMA-K;电源,BNC/SMA;控制,SMA-K
    • • 电源:+5V
    • • 控制:高电平导通(+2V~+5V)  低电平截至(0V~0.5V)
    • • 尺寸:28mm*28mm*22mm

SLSW-0R0-15R0是一款高速开关,SMA-K接头输入输出,频率覆盖100MHz15GHz,隔离度典型值45dB;插损≤4.5dB;单电源+5V,低电流(≤20mA),高速响应, 视频泄漏≤40mV,适合于高速RF脉冲调制应用。

插损及驻波比测试


将矢网起始频率设置为10MHz,截止频率设置为15GHz,输出功率设置为-15dBm,使用标准校准件对矢网进行校准,校准后进行相应驻波测试。


1.1 导通状态测试


将模块RFin端口连接到矢网Port1端口,RFout端口连接到矢网Port2端口;VDC脚加+5V,GND脚接地,VCTL脚加高电平,开关导通,驻波测试结果如下:




图1 SLSW-0R1-15R0导通状态测试图


1.2 隔离状态测试


将模块RFin端口连接到矢网Port1端口,RFout端口连接到矢网Port2端口;VDC脚加+5V,GND脚接地,VCTL脚加低电平,开关导通,驻波测试结果如下:

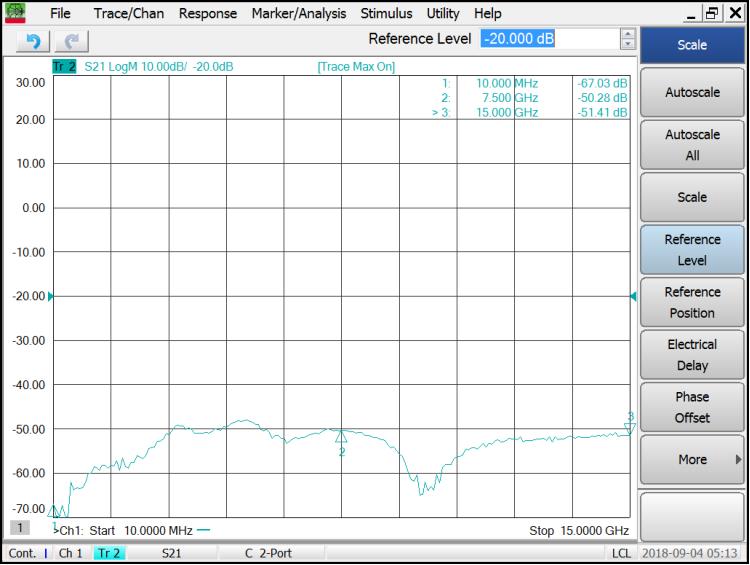

2 SLSW-0R1-15R0隔离状态测试图

开关速度以及上升沿时间测试


2.1 将模块RFin端口连接到信号源,RFout端口连接到实时频谱仪;VDC脚加+5VGND脚接地,VCTL脚加脉冲调制信号,测试结果如下:

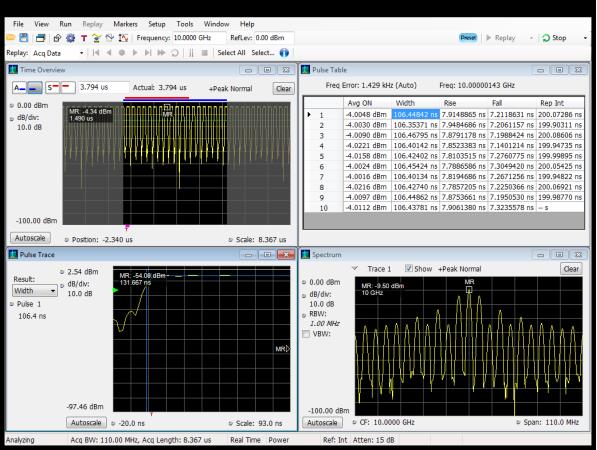

3 SLSW-0R1-12R0 频谱 以及时间响应测试图


2.2 将模块RFin端口连接到信号源,RFout端口连接到示波器;VDC脚加+5VGND脚接地,VCTL脚加脉冲信号(AWG提供),示波器触发信号由AWG提供,测试结果如下:

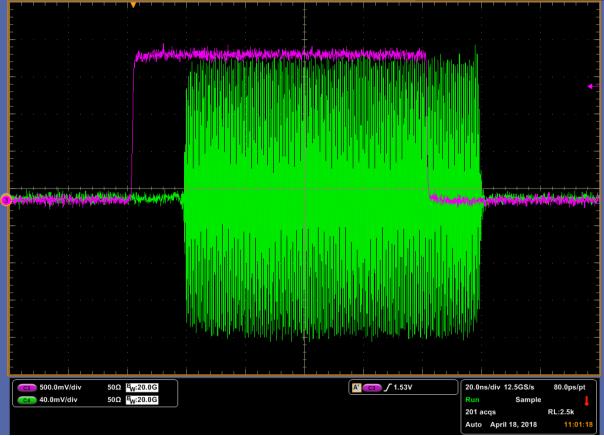

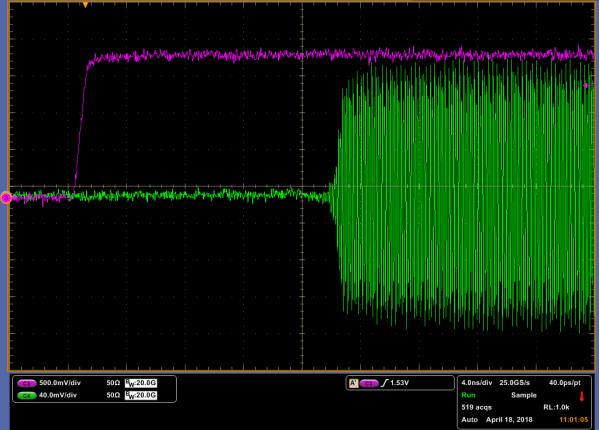

4 SLSW-0R1-15R0 导通延时测试图



5 SLSW-0R1-15R0 关断延时测试图

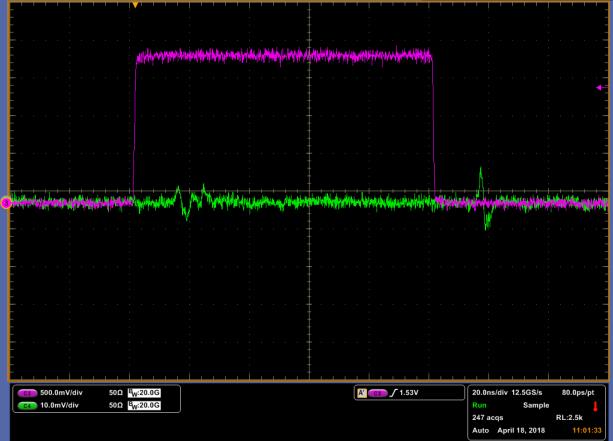

6 SLSW-0R1-15R0 视频泄露测试图



重复实验


将多个模块进行测量,测量结果基本一致。


  注意事项


最大功率:<=30dBm
