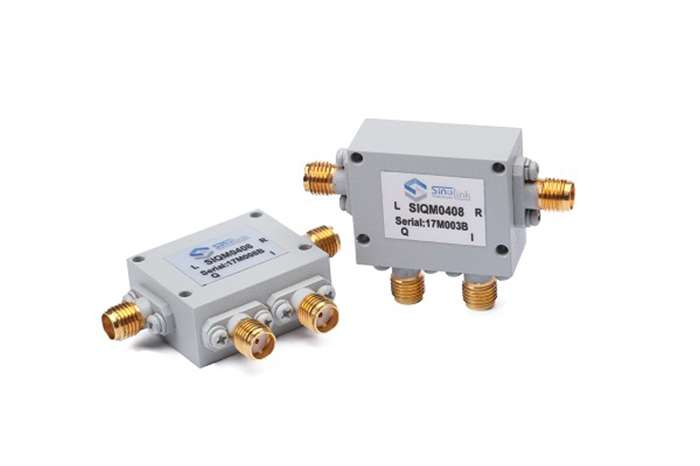

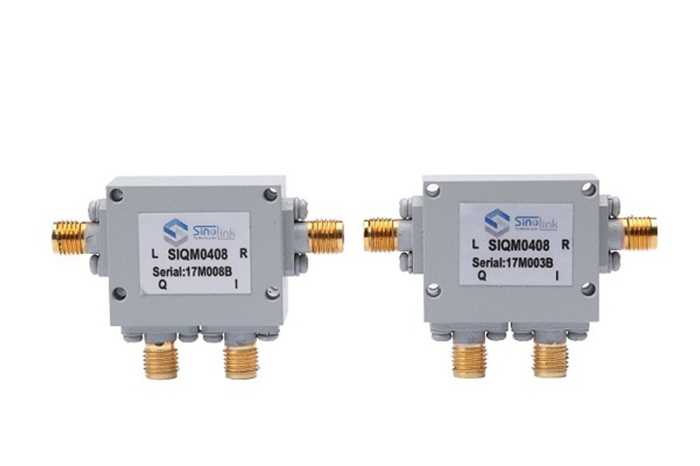

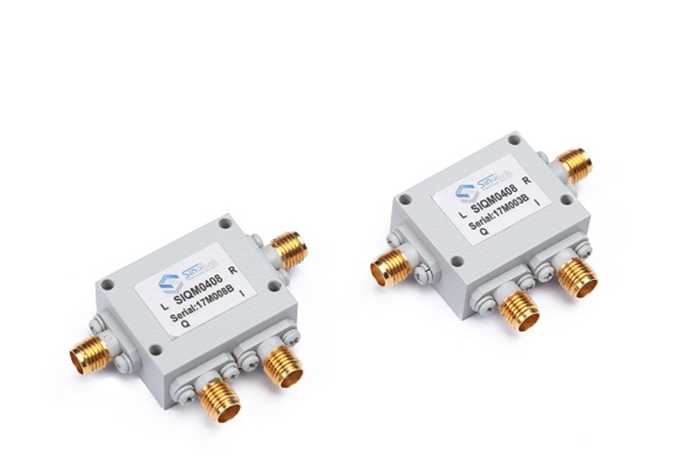

SIQM0408调制器
返回上一级

SIQM0408调制器将DC~500MHz基带调制到 RF信号输出,输出频率范围覆盖4~8GHz。该调制器具有基带带宽宽、IQ平衡度好、隔离度高等特点,可以广泛应用于通信、雷达等领域。

应用:点对点微波无线电 /点对多点无线电 /视频卫星(VSAT) 数字无线电 /仪器仪表 /自动测试设备(ATE)
    SIQM0408调制器特点:
    • • 输出频率:4000MHz~8000MHz / 3000MHz~7000MHz
    • • 变频损耗:≤10dB
    • • 基带IQ输入频率3dB带宽:≥500MHz
    • • 基带输入阻抗:50欧姆(单端)
    • • 本振泄漏: ≤-25dBm(本振功率17dBm)

SIQM0408调制器将DC500MHz基带调制到 RF信号输出,输出频率范围覆盖48GHz。该调制器具有基带带宽宽、IQ平衡度好、隔离度高等特点,可以广泛应用于通信、雷达等领域。

1 驻波比测试


将矢网起始频率设置为4GHz,截止频率设置为8GHz,输出功率设置为0dBm,使用标准校准件对矢网进行校准,校准后进行相应驻波测试。


1.1 本振驻波比测试


将模块本振端口连接到矢网Port1端口,模块其余端口端接50Ω负载,测试结果如下:

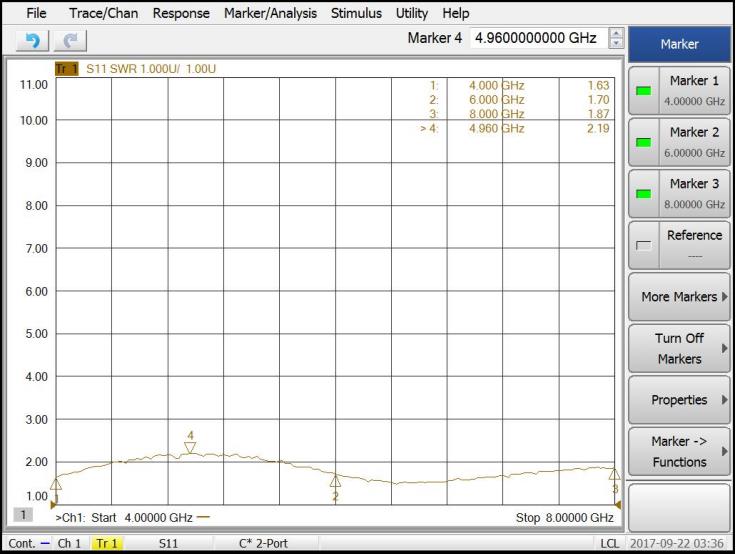

1 SIQM0408本振端口驻波测试图


1.2 射频驻波比测试


将模块射频端口连接到矢网Port1端口,LO端口接信号源,频率6GHz,功率+17dBm,其余端口端接50Ω负载,测试结果如下:

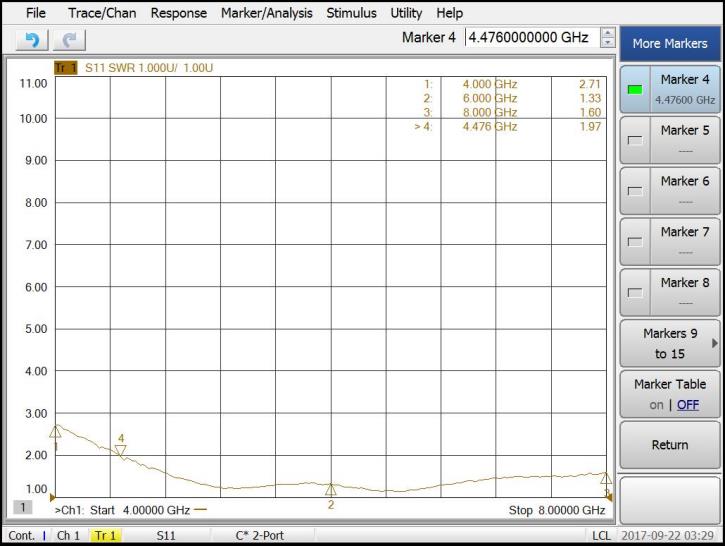

2 SIQM0408射频端口驻波测试图


1.3 I路驻波比测试


将两种模块I路端口连接到矢网Port1端口,LO端口接信号源,频率6GHz,功率+17dBm,其余端口端接50Ω负载,测试结果如下:

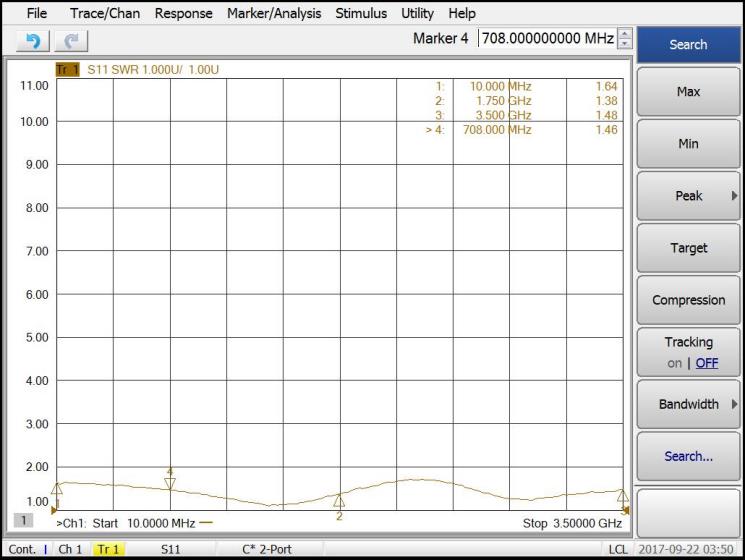

 3 SIQM0408  I路端口驻波测试图


1.4 Q路驻波比测试


将两种模块Q路端口连接到矢网Port1端口,LO端口接信号源,频率6GHz,功率+17dBm,模块其余端口端接50Ω负载,测试结果如下:

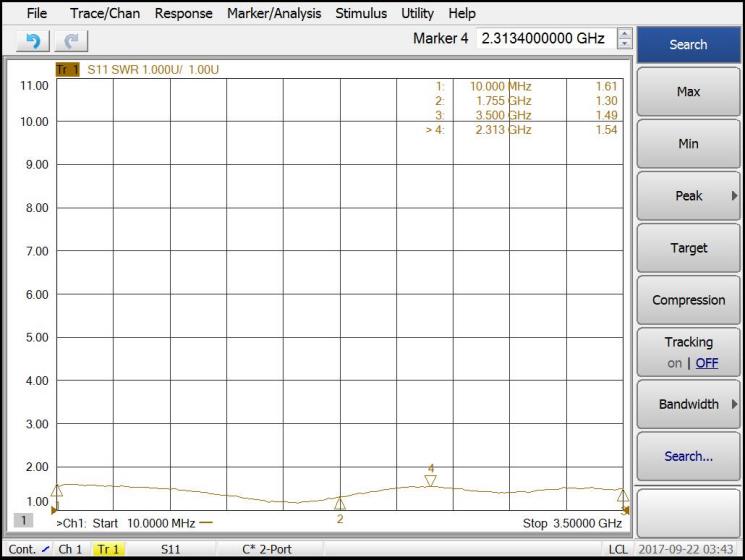

4 SIQM0408  Q路端口驻波测试图


本振泄漏对比测试


将模块IQ端口端接50Ω负载,本振端口连接到SLFS40A射频输出,设置SLFS40A扫频起始频率为4GHz,截止频率为8GHz,扫频步进1MHz,滞留时间50ms,输出功率+17dBm,打开扫频,打开射频输出;


将模块射频端口连接到FSU频谱仪输入端,起始频率设置为4GHz,截止频率设置为8GHz参考电平调整到合适档位,设置为MAX HOLD模式,测试结果如下图所示:

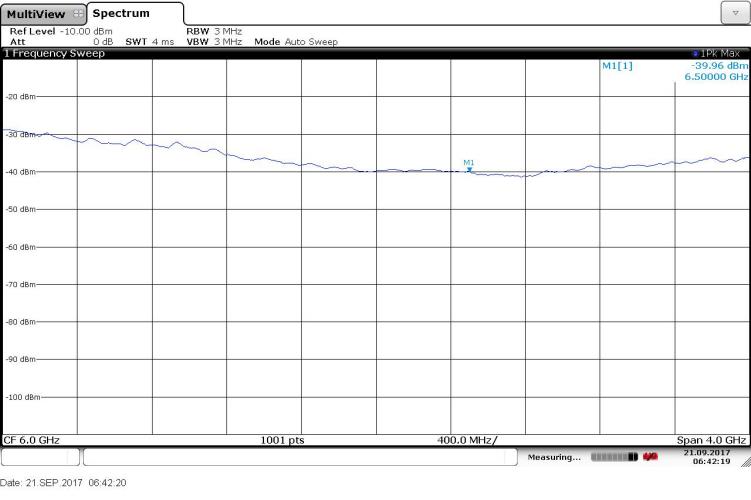

图5 SIQM0408 本振泄漏测试图


3 频率响应测试


将模块I路输入连接到信号源1SLFS40A)射频输出,设置信号源1扫频起始频率1MHz,截止频率500MHz,扫频步进1MHz,打开扫频开关,打开射频输出;


将模块本振连接到信号源2SLFS40A)射频输出,设置信号源2输出频率5GHz,输出功率+17dBm,打开射频输出;


将模块Q路输入端接50Ω负载;


将模块射频输出连接到频谱仪FSU射频输入,设置中心频率为5GHz,带宽为1GHz,参考电平调整到合适档位,打开MAX HOLD模式,测试结果如下图所示:

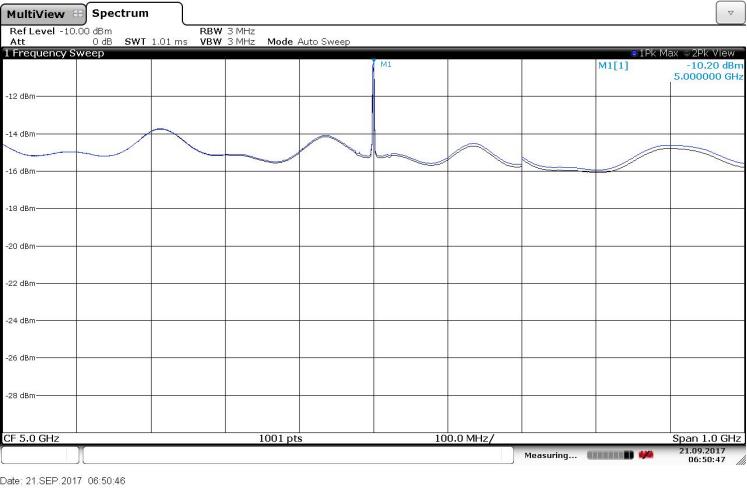

图6 SIQM0408 频率响应测试图 ( LO = 5GHz  +17dBm )


调整信号源2射频输出频率至6GHz,调整频谱仪中心频率为6GHz,重新测量,结果如下图所示:

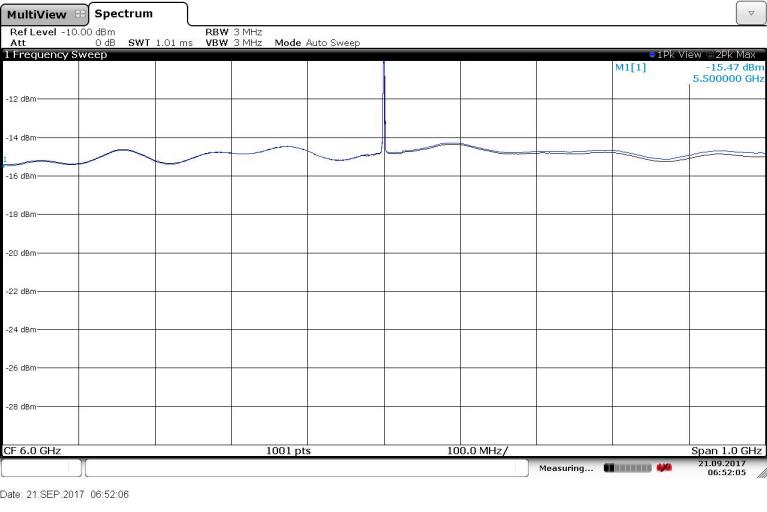

7 SIQM0408 频率响应测试图 ( LO = 6GHz  +17dBm )


调整信号源2射频输出频率至7.5GHz,调整频谱仪中心频率为7.5GHz,重新测量,结果如下图所示:

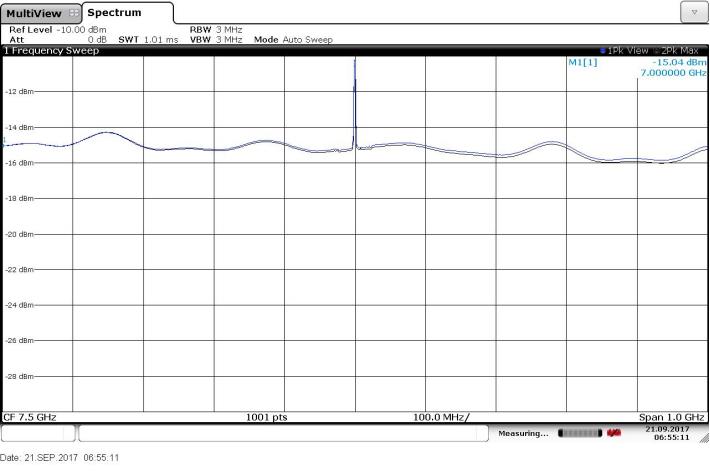

8 SIQM0408 频率响应测试图( LO = 7.5GHz  +17dBm )

4 重复实验

将多个同批次以及不同批次的模块多次进行测量,测量结果基本一致。


 测试结论

       在相同的测试条件下,经过多次对比测试,测试结果标明,中星联华科技(北京)有限公司生产的SIQM0408性能指标一致,且不同批次一致性较好。
