XBERT系列高速串行误码仪

Product center

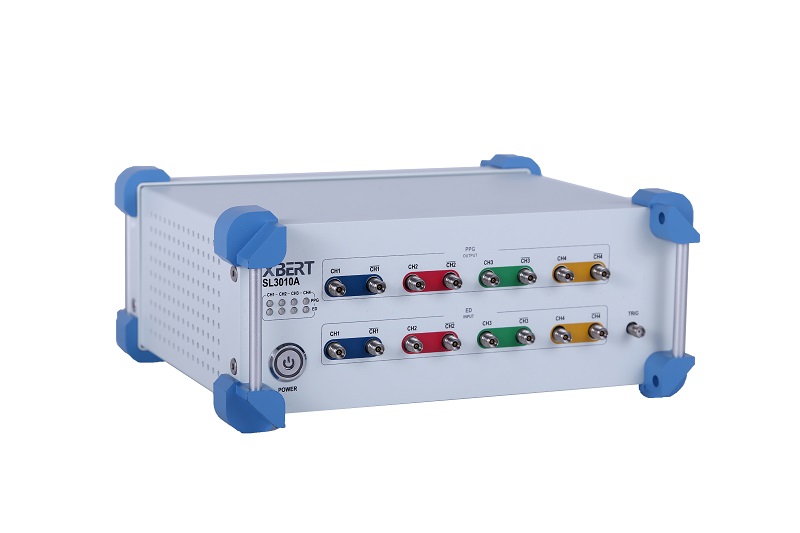

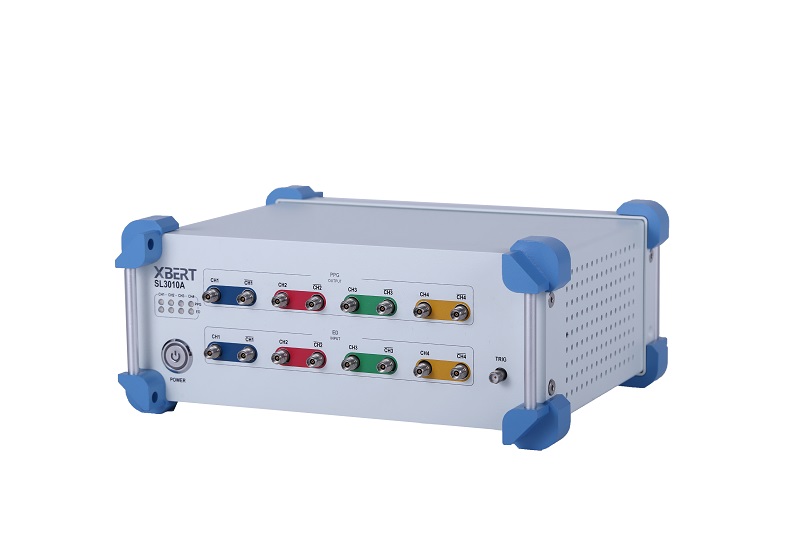

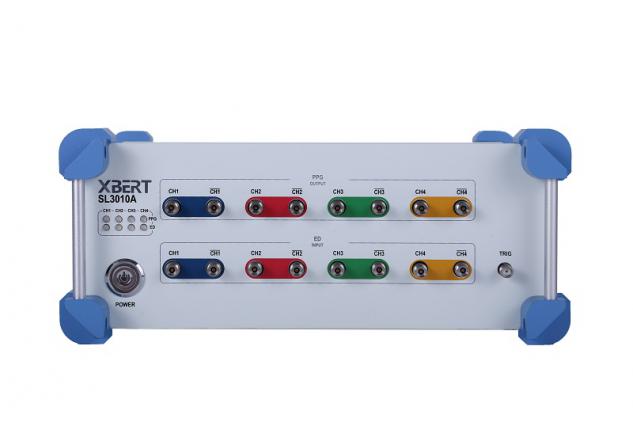

SL3010A NRZ误码仪
返回上一级

SL3010A 是一个超小体积的高性能误码仪,内置码型发生器和误码检测器,速率支持从1Gbps到28Gbps的NRZ数据速率,连续可调,1kbps步进。可支持4/8通道。

应用:光模块/高速背板
    SL3010A NRZ误码仪特点:

    1.支持1Gbps到28Gbps NRZ数据速率,连续可调,1kbps步进;

    2.通道数支持4/8通道; (全尺寸型机箱SL3020A,可支持拓展通道数至8通道)

    3.输出抖动: 28G输出下固有随机抖动Rj小于1.1ps;

    4.PPG码型发生器差分信号输出幅度从100mV到1000mV可调;

    5.支持各种常用码型: prbs7/9/15/23/31,以及64位自定义码型;

    6.误码仪输入灵敏度40mV;

    7.内置功能特点:支持误码率门限时间设置,眼图特征信息 (眼高,眼宽,眼宽+眼高)等高级分析功能;



  XBERT系列高速串行误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度,为高速串行电路产品预研、设计和生产测试提供了强大的性能和灵活性保障。


  全系列产品具有速率1kbps连续可调的特点,有效的保证了测试的灵活性和全面性,可以有效测试被测电路的余量和极限参数。同时可编程码型发生器(PPG)能够提供多级去加重,补偿信号在传输过程中的损耗,改善信号质量。误码检测器(ED)内置了均衡电路,无需外接有源或无源的信号调理电路来保证链路的信号完整性,同时内置快速锁定的时钟恢复模块,保证了误码测试时链路的稳定性,使得误码检测器自身误码率小于10-15的严格要求,保证在恶劣复杂的测试环境中误码测试的准确性。




支持1Gbps28Gbps NRZ数据速率,连续可调,1kbps步进;
通道数支持4/8通道;(全尺寸型机箱SL3020,可支持拓展通道数至8通道)
输出抖动: 28G输出下固有随机抖动Rj小于1.1ps;
PPG码型发生器差分信号输出幅度从100mV1000mV可调;
支持各种常用码型: prbs7/9/15/23/31,以及64位自定义码型;
误码仪输入灵敏度40mV;

内置功能特点:支持误码率门限时间设置;眼图特征信息(眼高,眼宽,眼宽+眼高)等高级分析功能;


测试结果概览

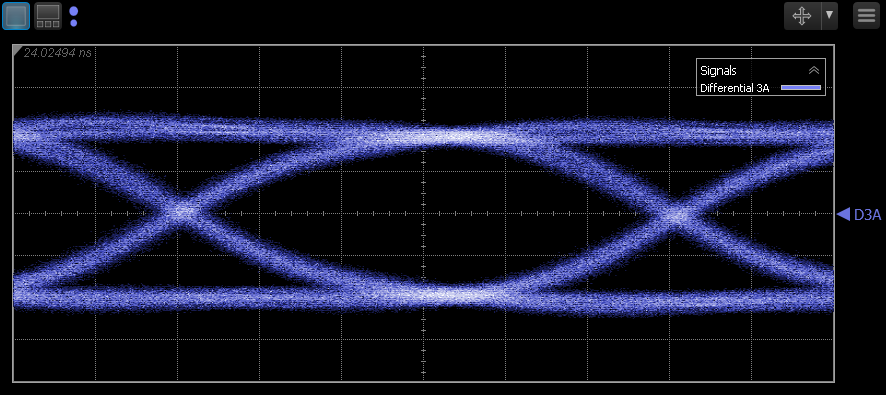

NRZ码型发生器25.78125Gbbps测试结果(PRBS31)

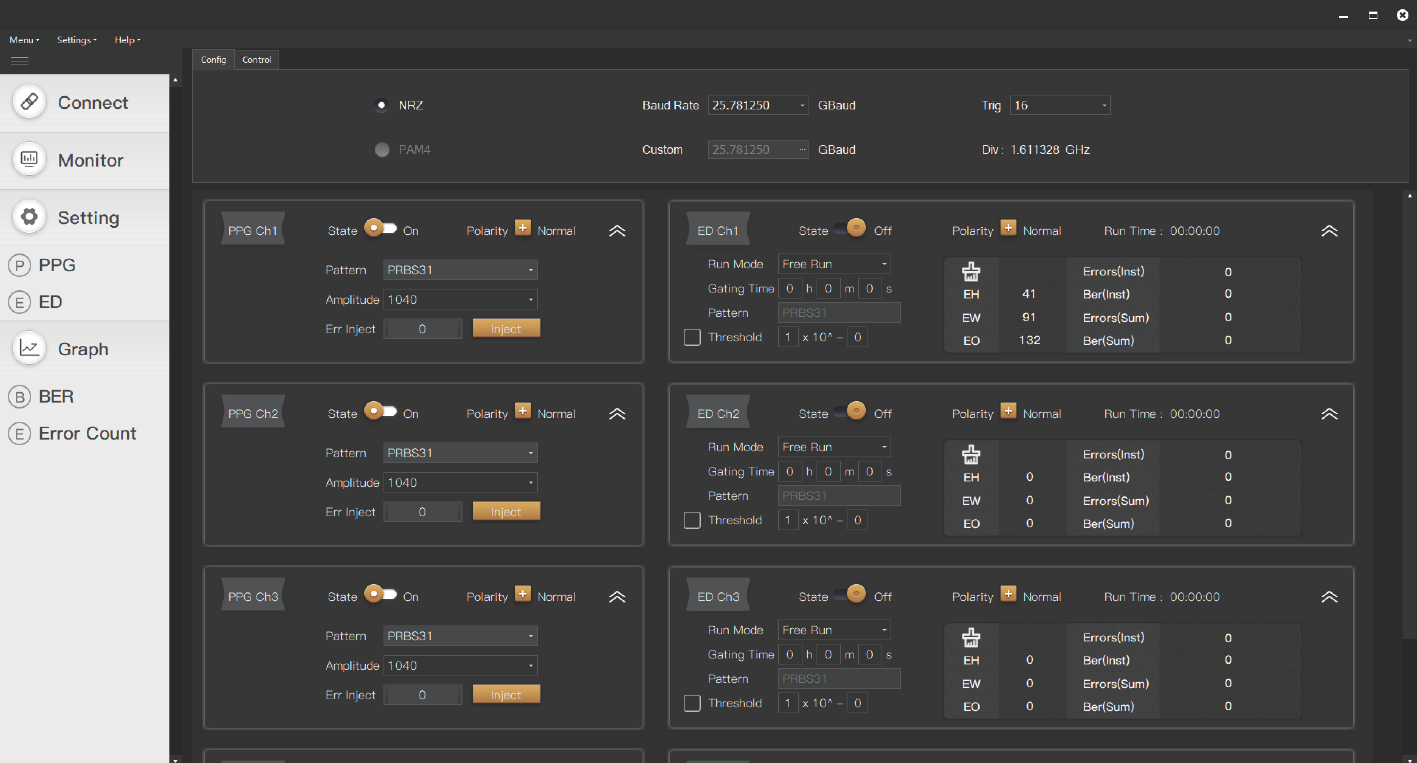

用户界面把可用性提升到全新高度



方便易用的向导功能
人性化的布局和操作
方便灵活的界面切换
丰富的测试相关信息

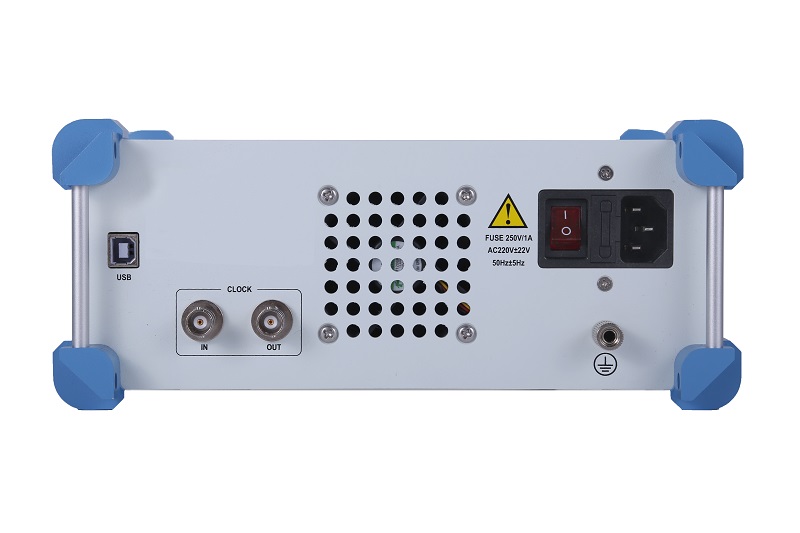

通用的USB接口保障传输稳定










产品指标


产品指标

码型发生器

输出NRZ速率

1Gbps-28Gbps

速率步进

1kbps连续可调

随机抖动Rj(RMS)

≤1.1ps@28Gbps

上升/下降时间

6ps(typ)@28Gbps

最大差分输出幅度

100mV-1000mV

polarity极性反转

支持

去加重

支持三级去加重

支持码型

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31, 64bit 自定义

误码检测器

数据速率

1Gbps–28Gbps NRZ

最大差分输入电压

1.2V

输入灵敏度

40mV

输入码型

PRBS7, PRBS9, PRBS10, PRBS15, PRBS23, PRBS31

其他

输出接口

2.92mm female

参考时钟输入

50MHz至400MHz, 单端600mV±200mV @ 50Ω

触发分频比

2/4/8/16

尺寸(不含脚垫)

宽度

228.5mm

深度

176mm

高度

88mm

重量

≤3kg


通用技术数据



通用技术数据

除另行说明,以下技术数据适用于全系列产品:

环境特性(共性)

工作温度

0°C+55°C

存储温度

-20°C+80°C

工作湿度

无水汽凝结, 35°C, 20~80%

供电

100-240Vac, 45-55Hz

配置和选型

配置和选型

产品代码

说明

备注

SL3010A

4通道NRZ误码仪主机

主机

选项NP04

4通道NRZ码型发生器

选件

选项NB04

4通道NRZ误码仪

选件

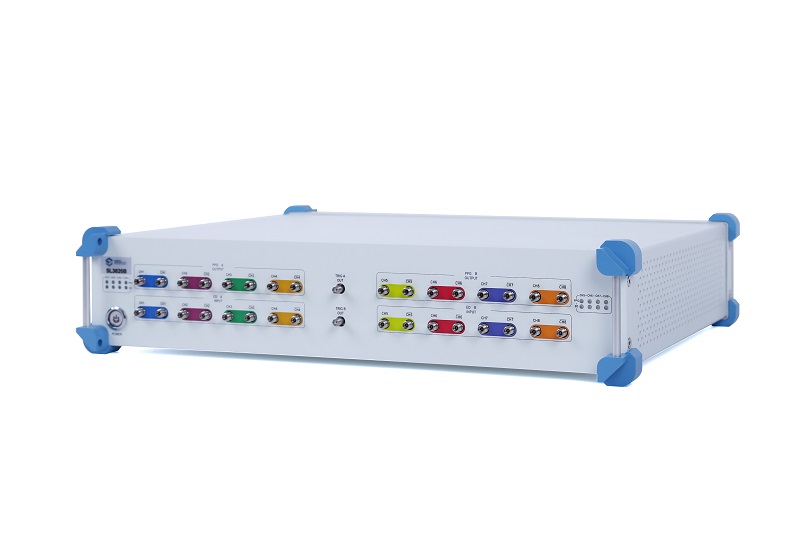

SL3020A

8通道NRZ误码仪主机

主机

选项NP08

8通道NRZ码型法分期

选件

选项NB08

8通道NRZ误码仪

选件









通用产品配置


通用产品配置

产品代码

说明

配置

选项-AP0040A

幅度扩展选件

选件

选项-BT0040A

直流偏置选件

选件

选项-DL0040A

相位调节选件

选件

选项-REF100D

精准参考选件

选件

选项TB0001A

USB3.0测试工装

选件

选项TB0002A

SFP28测试工装

选件

选项TB0003A

QSFP测试工装

选件

选项C292

2.92mm电缆组件

选件

选项C240

2.4mm电缆组件

选件

选项T50

50ohm负载

选件

选项LTW-08090

力矩扳手

选件

选项HTC

加固包装箱

选件

选项W3

3年保修

选件

选项W5

5年保修

选件
