XBERT系列高速串行误码仪

Product center

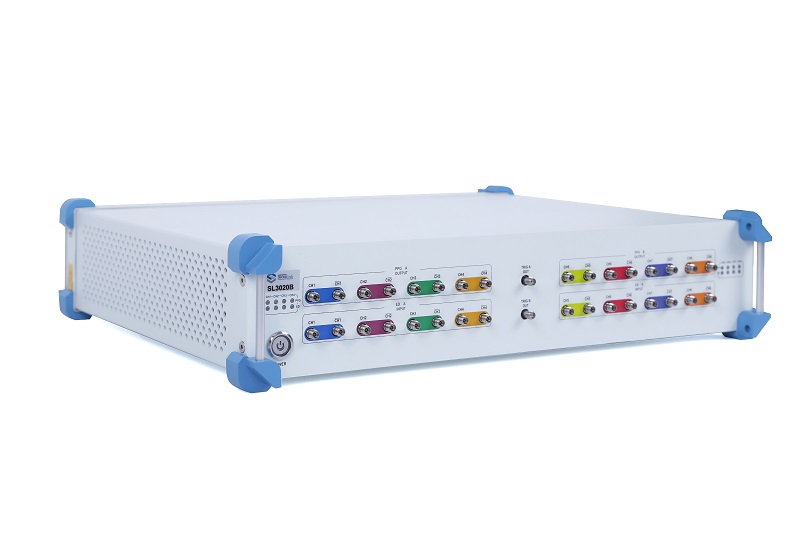

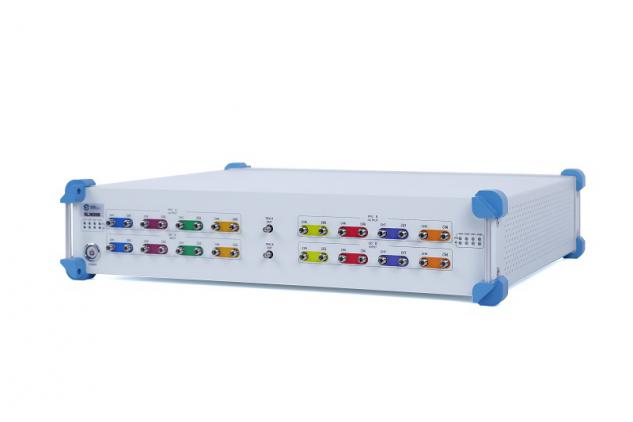

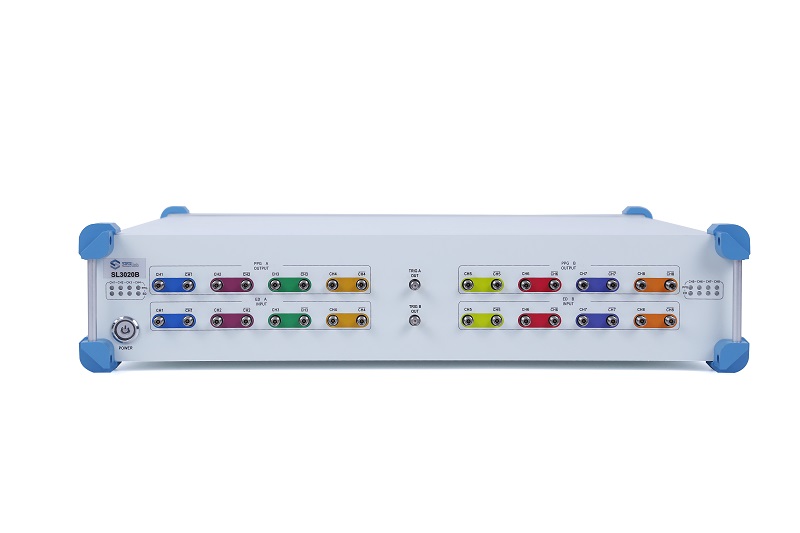

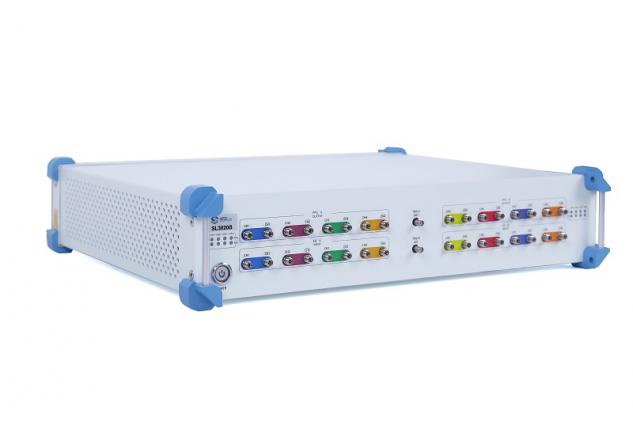

SL3040A NRZ/PAM4误码仪
返回上一级

SL3040A误码仪是XBERT系列误码仪产品中针对多通道PAM4和NRZ应用的高端误码仪。是一个超小体积的全集成高性能误码仪,在节省空间的同时还能保证最大的信号完整性,主要适用于当前100G/400G TOSA/ROSA组件研发生产测试以及光模块的批量测试。

应用:高速光电产品预研、设计和生产测试/100G、400G TOSA、ROSA组件研发生产测试/光模块批量测试
    SL3040A NRZ/PAM4误码仪特点:

    1.具备FEC符号错误纠正功能,具有误码符号分布图,支持FEC-KR4和FEC-KP4

    2.每一个通道支持PAM4和NRZ任意切换;

    3.支持22Gbaud-29.6Gbaud PAM4收发速率;

    4.支持9Gbps到14Gbps、18-29.6Gbps NRZ收发速率;

    5.通道数支持4/8通道;

    6.输出抖动: 28G输出下固有随机抖动Rj小于800fs;

    7.PPG码型发生器最大输出幅度从500mV/1000mV可选;

    8.支持各种常用码型: prbs7/ 9/11/13/15/ 23/ 31, prbs7Q~31Q、SSPRQ、用户自定义码型;

    9.误码仪输入灵敏度50mV

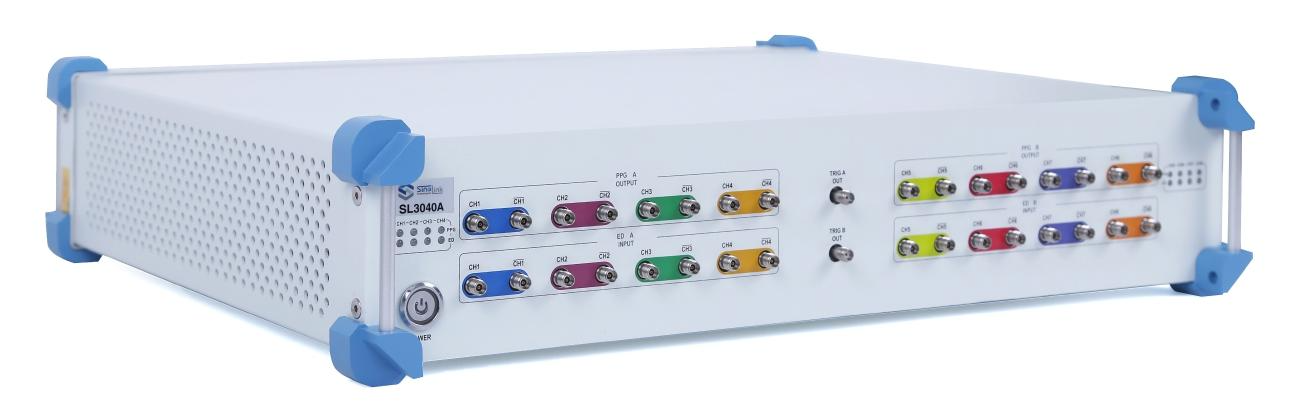

SL3040A NRZ/PAM4 误码仪





每一个通道支持PAM4NRZ任意切换;
支持22Gbaud-29.6Gbaud PAM4收发速率;
支持9Gbps14Gbps18-29.6Gbps NRZ收发速率;
通道数支持4/8通道;
输出抖动: 28G输出下固有随机抖动Rj小于800fs;
PPG码型发生器最大输出幅度从0.5V/1V可选;
支持各种常用码型: prbs7/9/11/13/15/23/31, prbs7Q~31QSSPRQ、用户自定义码型;
误码仪输入灵敏度 50mV




测试结果概览

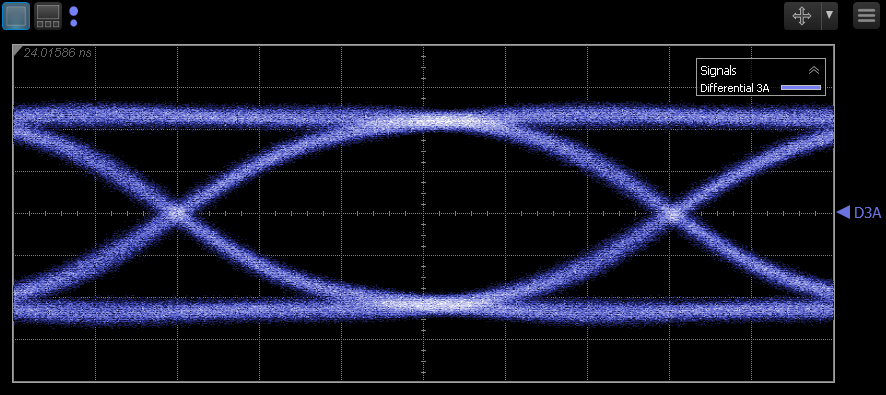

NRZ码型发生器25.78125Gbbps测试结果(PRBS31)

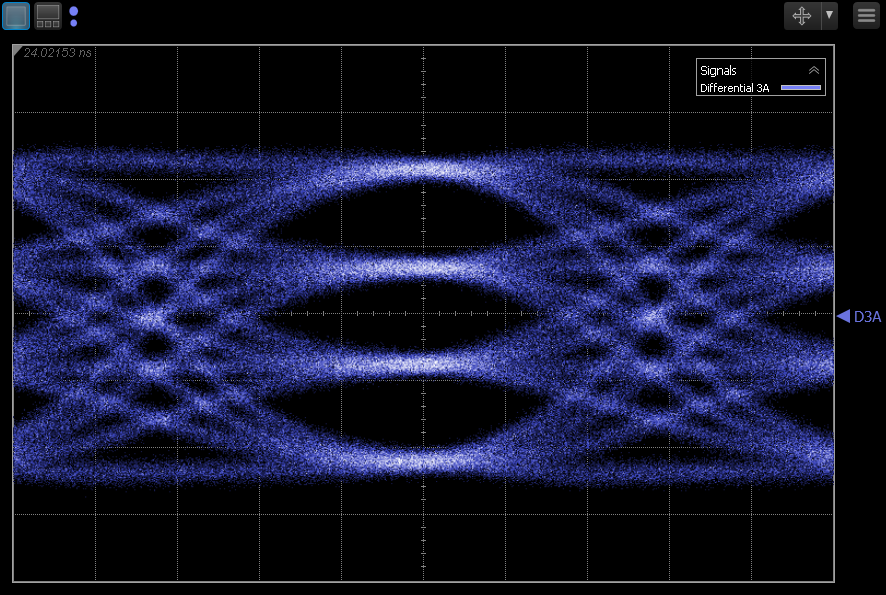

PAM4码型发生器26.5625Gbaud测试结果(PRBS31)

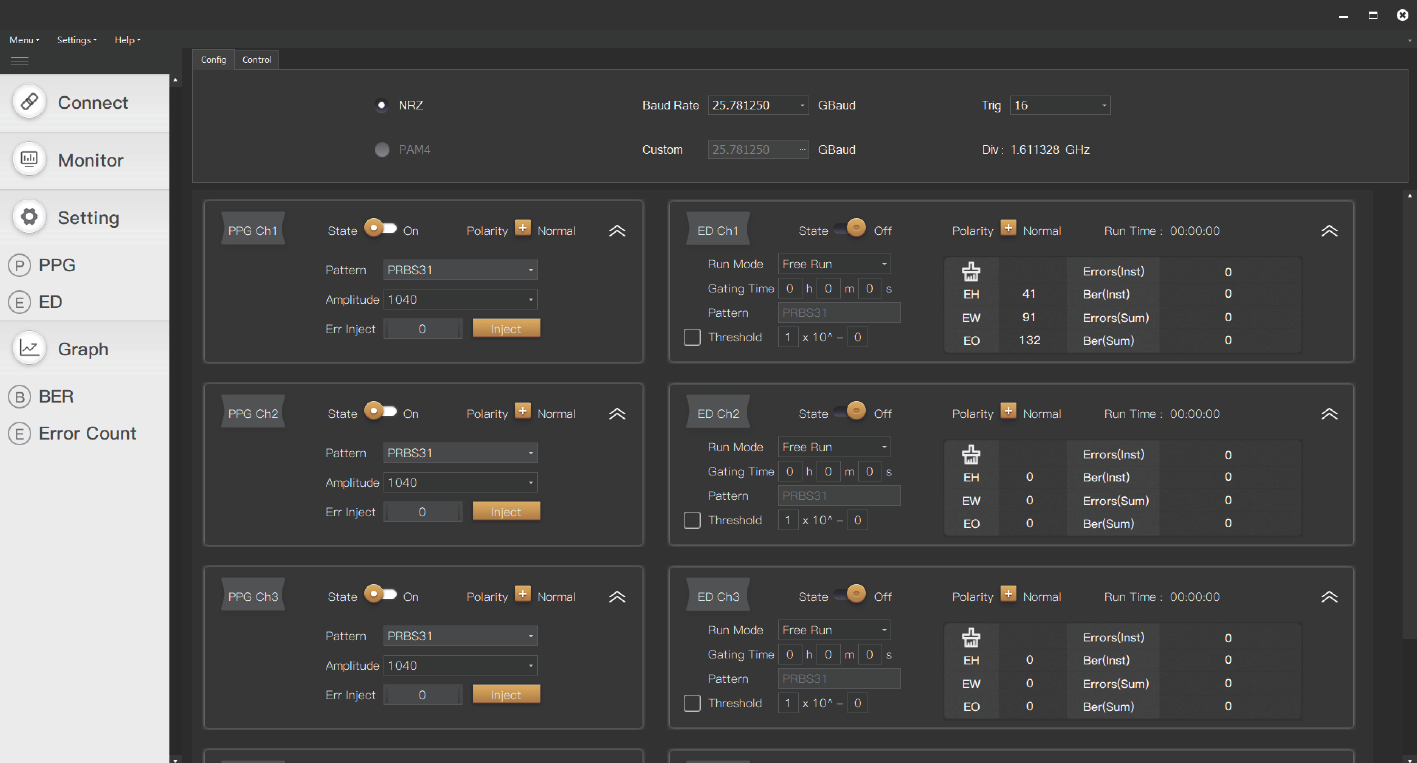

用户将界面把可用性提升到全新高度



方便易用的向导功能

人性化的布局和操作

方便灵活的界面切换

丰富的测试相关信息

通用的USB接口保障传输稳定






产品指标


产品指标

码型发生器

输出NRZ速率

9Gbps-14Gbps,18Gbps-29.6Gbps

输出PAM4速率

22Gbaud-29.6Gbaud

速率步进

1kbps连续可调

随机抖动Rj(RMS)

≤800fs@28Gbps

上升/下降时间

15ps(typ)@28Gbps

最大差分输出幅度

500mV/1000mV

polarity极性反转

支持

去加重

最多支持七级去加重

支持码型

PRBS7/9/11/13/15/23/31, PRBS7Q/9Q/11Q/13Q /15Q/23Q/31Q, SSPRQ,用户自定义码型

误码检测器

数据速率

NRZ:9Gbps-14Gbps,18Gbps-29.6Gbps; PAM4:22Gbaud-29.6Gbaud

最大差分输入电压

1.2V

输入灵敏度

50mV

输入码型

PRBS7, PRBS9, PRBS10, PRBS13, PRBS15, PRBS23, PRBS31

其他

输出接口

2.92mm female

参考时钟输入

50MHz400MHz, 单端600mV±200mV @ 50Ω

触发分频比

4/8/16/32/64/128

尺寸(不含脚垫)

宽度

444.5mm

深度

348mm

高度

88mm

重量

≤5kg




通用技术数据


通用技术数据

除另行说明,以下技术数据适用于全系列产品:

环境特性(共性)

工作温度

0°C+55°C

存储温度

-20°C+80°C

工作湿度

无水汽凝结, 35°C, 20~80%

供电

100-240Vac, 45-55Hz



配置和选型

配置和选型

产品代码

说明

备注

SL3040A

NRZ/PAM4误码仪主机

主机

选项SL3040A-4A

4通道500mV PAM4/NRZ误码仪

选件

选项SL3040A-4B

4通道1000mV PAM4/NRZ误码仪

选件

选项SL3040A-8A

8通道500mV PAM4/NRZ误码仪

选件

选项SL3040A-8B

8通道1000mV PAM4/NRZ误码仪

选件












通用产品配置

通用产品配置

产品代码

说明

配置

选项-AP0040A

幅度扩展选件

选件

选项-BT0040A

直流偏置选件

选件

选项-DL0040A

相位调节选件

选件

选项-REF100D

精准参考选件

选件

选项TB0001A

USB3.0测试工装

选件

选项TB0002A

SFP28测试工装

选件

选项TB0003A

QSFP测试工装

选件

选项C292

2.92mm电缆组件

选件

选项C240

2.4mm电缆组件

选件

选项T50

50ohm负载

选件

选项LTW-08090

力矩扳手

选件

选项HTC

加固包装箱

选件

选项W3

3年保修

选件

选项W5

5年保修

选件
