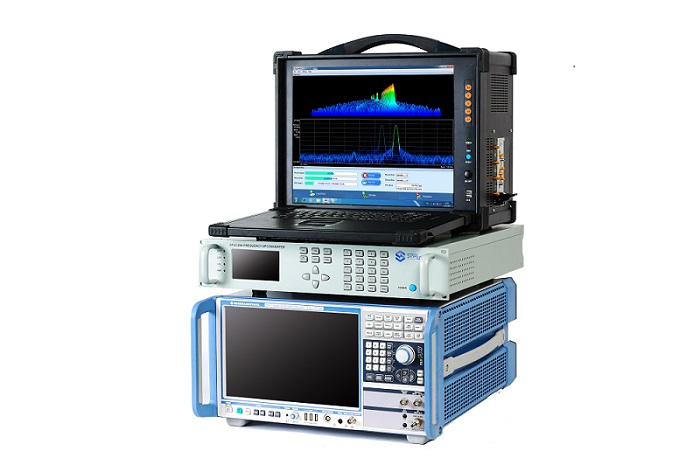

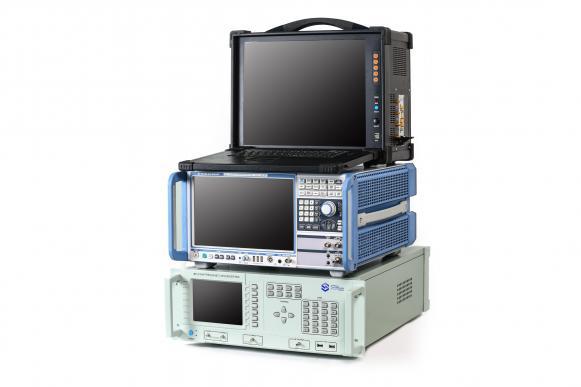

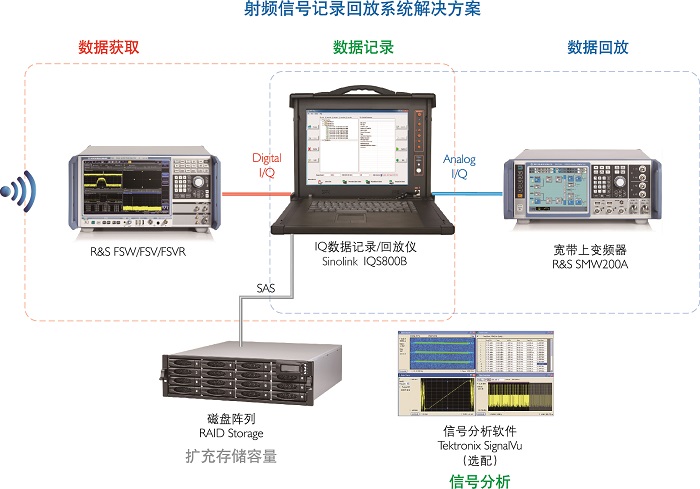

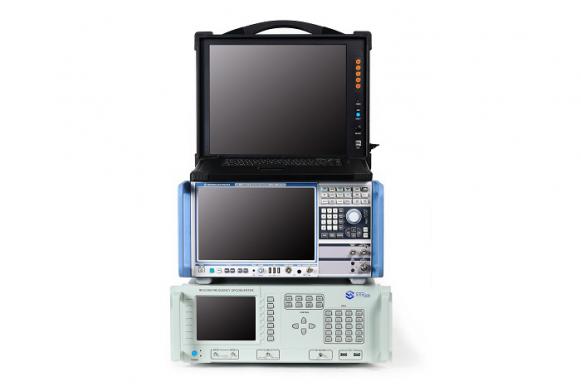

中星联华科技SR800A实时信号分析仪采存放系统由中星联华科技 IQS800B型 I/Q数据记录回放仪、SFUC系列宽带上变频器与Rohde & Schwarz 公司的FSW、FSV或FSVR系列信号与频谱分析仪共同组成,可以对高达85GHz的射频信号实时转换为基带I/Q数据,并具备长时间记录和信号回放能力,实时记录和回放信号,带宽高达160MHz。通过扩展磁盘阵列,最大的存储容量可扩展至48TB。
雷达/电子侦察/卫星通信
复杂电磁环境
数小时级别的无缝采集回放外场电磁环境

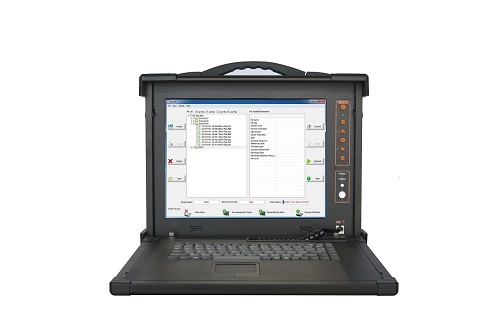

IFBOX-800B 多通道宽带信号记录回放仪
系统平台
操作系统
Windows 7 Ultimate
处理器
Intel(R) i7 Processer
操作系统硬盘
512GB high speed SSD
内存
4GB
显示
Built-in 17” high-resolution LCD 1280x1024 pixels
内置固态存储阵列容量
Up to 8TB
外部磁盘存储阵列容量
Up to 60TB
文件类型
NTFS file format
网络接口
1 Gb Ethernet Port,可扩展10Gb Ethernet Port
USB接口
USB 2.0 x2, USB 3.0 x2
信号采集
输入接口
Back panel female SMA connector
输入类型
AC-coupled
量化位数
16bit
ADC采样频率
Up to 200MHz
输入信号带宽
Up to 80MHz
数字抽取
1x, 2x, 4x, 8x or 16x
输入量程
Max. 5dBm
输入阻抗
50Ω
信号回放
输出接口
输出类型
DAC数据位宽
16-bit
DAC采样频率
Up to 800MHz
输出信号带宽
数字插值
输出量程
Max. 1.0Vp-p
输出阻抗
物理参数
尺寸
425mm×338mm×230mm(L×W×D)
净重
20kg
操作温度
5℃ to + 40℃
存储温度
-40℃ to +85℃
环境湿度
10% to 90%
功率要求
220V AC, 50Hz, Max.300W
存储选件记录时间对照表:
通道数
带宽
采样率
记录速率
记录时间
选件SSD4
选件SSD8
选件SSD60
2
80MHz
200MHz
800MB/s
1小时
2.5小时
20小时
40MHz
100MHz
400MB/s
2小时
5小时
40小时
20MHz
50MHz
200MB/s
10小时
80小时
10MHz
25MHz
100MB/s
160小时
5MHz
12.5MHz
50MB/s
320小时
选件名称
说明
备注
IFBOX-800B -BOX
便携式记录回放仪平台,I7处理器,4GB内存,512GB固态硬盘
标配
IFBOX -S2-S200
采集选件,2通道,采样率200MHz,量化位数16位
IFBOX -P2-P800
回放选件,2通道,采样率800MHz,量化位数16位
选配
IFBOX -SSD4
内部存储选件,容量4TB
IFBOX -SSD8
内部存储选件,容量8TB
IFBOX -SAS30
外部存储选件,容量30TB
IFBOX -SAS60
外部存储选件,容量60TB
IFBOX -10Gb
双端口万兆网数据接口
SignalBoxManager
数据采集回放管理软件

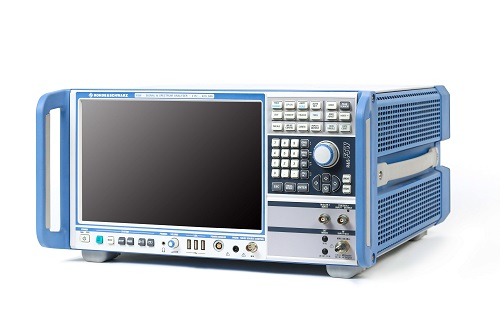

R&S公司的FSW系列信号与频谱分析仪
>>
