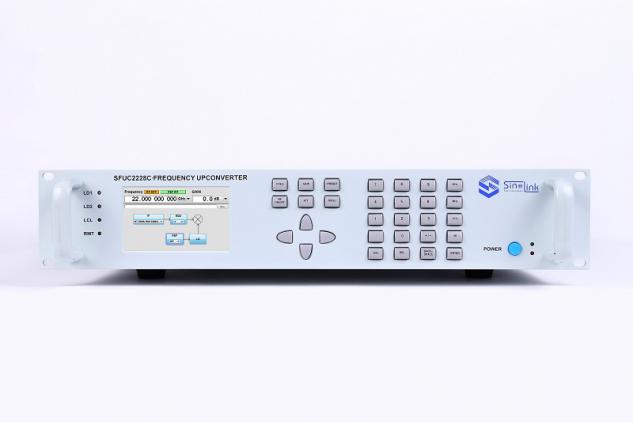

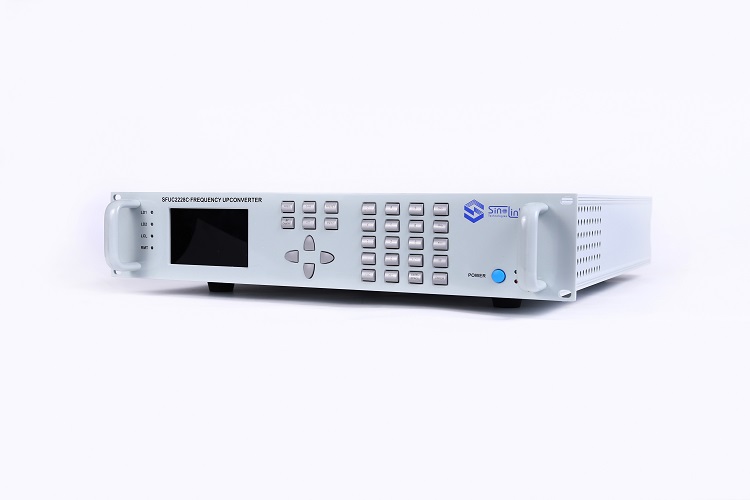

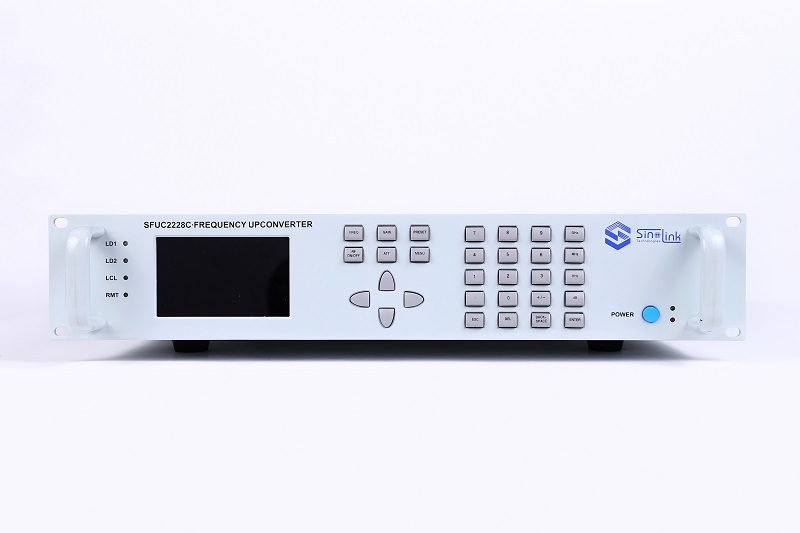

SFUC-C系列倍频程上变频器
返回上一级

SFUC-C系列微波上变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz,有多种中频和信号带宽可以选择。内置自检及组合报警功能,适于长时间不间断使用,安全可靠。该变频器主要用于卫星通信系统、信号监测系统和电子对抗系统,具有优良的相噪,杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。

应用:卫星通信/雷达/卫星地面站/小卫星/调制解调器测试
    SFUC-C系列倍频程上变频器特点:
  • 1.倍频程量级的射频覆盖(S、C、X、Ku和Ka)
  • 2.瞬时信号带宽高达2GHz以上
  • 3.具有幅度均衡和群时延均衡功能
  • 4.多种常用中频和带宽组合
  • 5.优异的相噪指标(40GHz):≤-100dBc/Hz@10KHz
  • 6.具有内外参考切换功能
  • 7.具有网络控制功能
  • 8.内置自检及组合报警功能
SFUC-C系列微波上变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz,有多种中频和信号带宽可以选择。内置自检及组合报警功能,适于长时间不间断使用,安全可靠。该变频器主要用于卫星通信系统、信号监测系统和电子对抗系统,具有优良的相噪,杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。

SFUC-C系列微波上变频器主要技术指标



SFUC0204C

SFUC0408C

SFUC0818C

SFUC1826C

SFUC2640C

SFUC1840C

输出特性

输出频率范围

24GHz

48GHz

818GHz

1826.5GHz

26.540GHz

1840GHz

输出P-1功率

15dBm

15dBm

15dBm

15dBm

13dBm

13dBm

频率调节步进

1Hz

输出IM3

-36dBc (5MHz,最大增益,输出功率:20dBm)

输出端口驻波比

1.4

1.4

1.5

1.5

1.5

2.2

输出阻抗

50Ω

射频信号监测

-20dBc (典型值)

输入特性

输入频率

70±20MHz,140±40MHz,1.2±0.25GHz,1.2±0.5GHz, 1.8±1GHz(可选择单个或者多个中频输入)

最大输入功率

+10dBm(工作)

输入阻抗

50Ω

输入端口驻波比

1.4

变频特性

增益

030dB

增益调节步进

0.1dB

增益精度

≤±1dB

增益稳定度

≤±0.5dB/(恒温预热)

增益平坦度

≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz
≤±2dB/全频段

 带内变频杂波

    信号相关

-60dBc (0dBm输出,不包含输出谐波)

  信号无关

-60dBm

群时延
(80%
信号带宽)

  线性: 0.03ns/MHz

抛物线: 0.01ns/MHz2

抖动: 1ns

AM/PM转换

0.1º/dB (最大增益,0dBm输出)

频谱特性

不倒置

射频关断特性

80dB

相位噪声dBc/Hz

-50@10Hz

-50@10Hz

-50@10Hz

-50@10Hz

-50@10Hz

-50@10Hz

-80@100Hz

-80@100Hz

-80@100Hz

-75@100Hz

-75@100Hz

-75@100Hz

-105@1KHz

-100@1KHz

-95@1KHz

-95@1KHz

-95@1KHz

-95@1KHz

-110 @10KHz

-105 @10KHz

-102 @10KHz

-100@10KHz

-100@10KHz

-100@10KHz

-110@100KHz

-105@100KHz

-102@100KHz

-100@100KHz

-100@100KHz

-100@100KHz

-115@1MHz

-115@1MHz

-108@1MHz

-108@1MHz

-105@1MHz

-105@1MHz

参考特性

内部参考频率稳定度

±2e-8 (0℃~+50,30分钟预热后)

内部参考频率精度

0.05ppm

内部参考输出功率

 5±2dBm50Ω,10MHz,正弦波

外部参考输入功率

 5±2dBm50Ω,10MHz,正弦波

参考相噪

-125dBc/Hz@10Hz
-140dBc/Hz@100Hz
-150dBc/Hz@1KHz
-155dBc/Hz@10KHz
-155dBc/Hz@100KHz

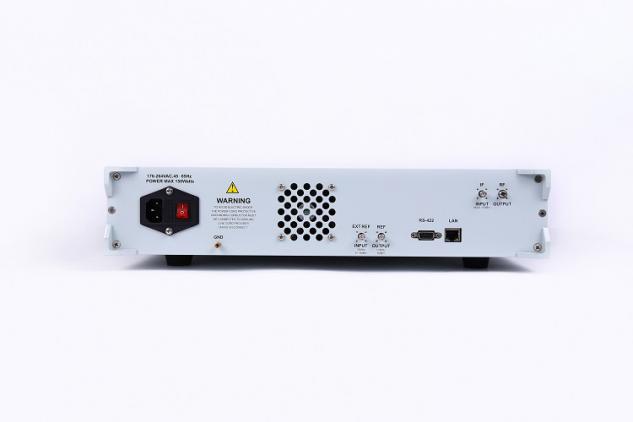

物理特性

输入输出端口

射频输入:2.92mm K-KFD

中频输出:SMA-KFD

监测中频输出:SMA-KFD

外部参考输入:BNC female

内部参考输出:BNC female W

控制接口

RJ-45TCP/IP over Ethernet /RS422

供电

AC,176264VAC45Hz65Hz,功耗60W

体积/重量

2U483mm*90mm*550mm  15Kg

环境

工作

温度:0℃~+50

湿度:最高95% @30°C, 不结露

高度:3000

非工作

温度:-30℃~+70

湿度:最高95% @40°C, 不结露

高度:12000

振动与冲击:普通公路运输/空运

SFUC-C系列倍频程上变频器选件信息

选件名称

选件型号

选件说明

RF射频输出范围选件

SFUC0204C

射频输出2-4GHz

SFUC0408C

射频输出4-8GHz

SFUC0818C

射频输出8-18GHz

SFUC1826C

射频输出18-26.5GHz

SFUC2640C

射频输出26.5-40GHz

SFUC1840C

射频输出18-40GHz

IF/BW中频/带宽选件

SFUC-MA

中频输入为70±20MHz

SFUC-MB

中频输入为140±40MHz

SFUC-MC

中频输入为1.2±0.25GHz

SFUC-MD

中频输入为1.2±0.5GHz

SFUC-ME

中频输入为1.8±1GHz

ATT110选件

SFUC-ATT110

最小输出信号功率低至-100dBm

自检及组合报警选件

SFUC-ST
