宽带矢量信号产生和分析系统

Solution
UGA4000A超带宽矢量信号产生和分析系统
返回上一级
UGA2000A系列产品简介:

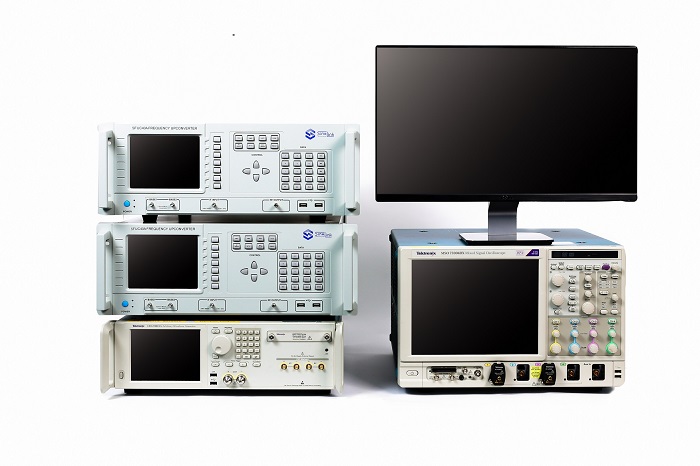

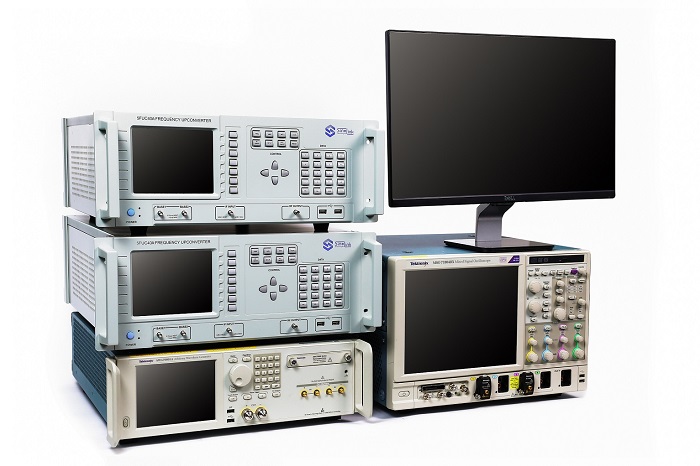

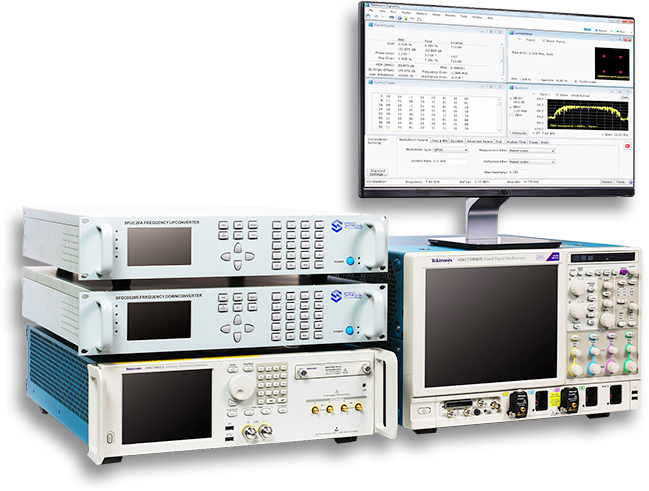

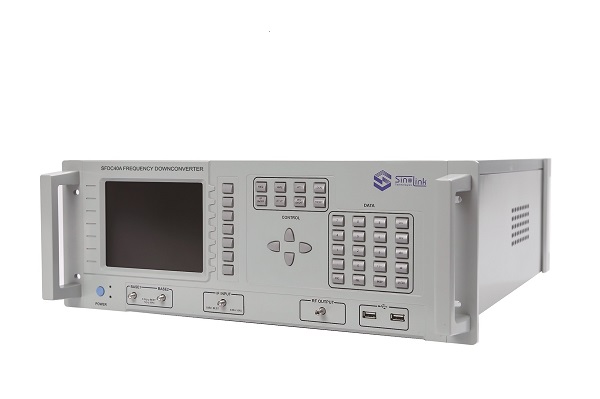

宽带矢量信号产生和分析系统由任意波发生器/高速数字示波器和微波上下变频器组成,能够在0.5~67GHz的频率覆盖范围内产生、校准和分析4GHz瞬时带宽的矢量信号。

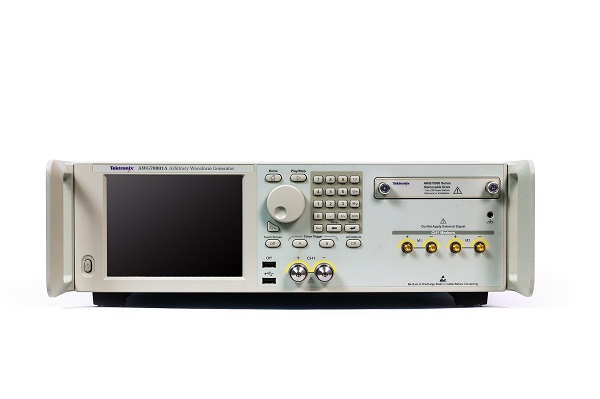

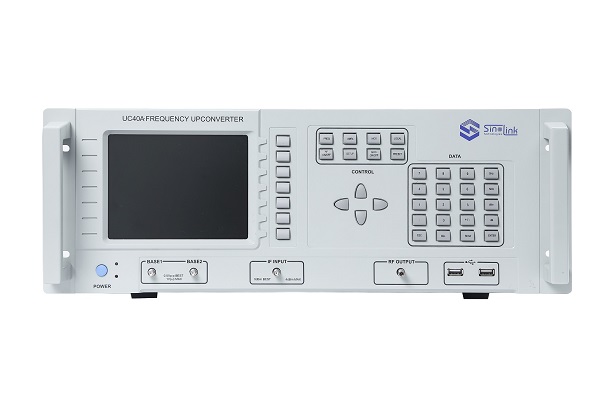

宽带上变频器配合任意波形发生器使用,采用直接上变频技术,生成RF和微波信号,有效规避了采用I/Q调制器的传统宽带信号产生技术必然带来的I/Q失真劣化和繁琐的校准工作。结合RFXpress信号高级RF/IF/IQ 波形生成和编辑软件,可以方便的产生通信和雷达的各种宽带矢量信号。

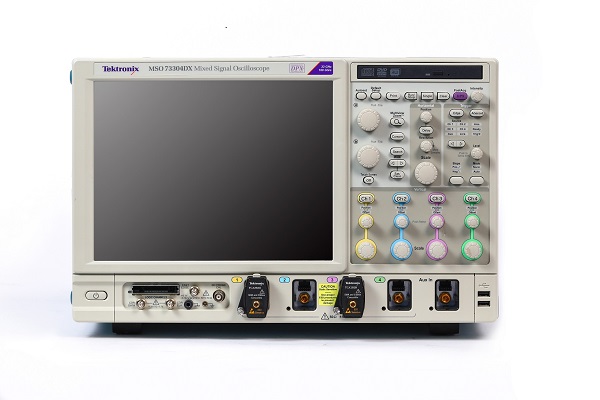

高速数字示波器具有高达100GS/s以上优异的信号采集能力,结合SignalVu矢量信号分析软件,可以在频域、相位域、幅度域和调制域中进行时间相关分析和测量,提供强大的超宽带矢量信号分析仪功能。

UGA2000A系列产品应用:

雷达/电子侦察/电子战/卫星通信

生成实际环境、理想或失真信号

回放数字示波器、实时频谱分析仪或其它数采设备波形信号

第三方工具波形矢量导入,如MathCAD、MATLAB和EXCEL等


UGA2000A系列主要特点:

  • 1.频率覆盖:0.5~67GHz
  •  2.超宽带:瞬时信号带宽高达4GHz以上
  • 3.功率调节范围:100dB 瞬时带宽内功率失真:≤±2dB(2GHz带宽,典型值) ≤±0.75dB(2GHz带宽,校准后)
  • 4.变频杂散抑制:≥50dB
  • 5.信号校准功能:方便快捷地完成信号预失真,保证输出宽带信号的平坦度和线性相位响应
  • 6.系统软件(配合任意波形发生器和示波器) RFXpress基带/中频/射频信号生成软件(含雷达信号生成插件) SignalVu矢量信号分析软件(含雷达信号专用分析插件)
