SFDC-A是一款高性能、射频信号范围能覆盖多倍频程的微波下变频器系列,其频率步进精确到10Hz,有多种中频和信号带宽可以选择。该系列变频器主要应用于电子对抗系统、雷达系统和卫星通信系统等。具有优良的相噪,杂波抑制和带内平坦度等指标。能为所有的视频或者数据通讯提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U/4U机箱结构。
SFDC-A系列微波下变频器主要技术指标 |
|
|||||||
|
SFDC20A |
SFDC26A |
SFDC40A |
SFDC50A |
SFDC5A67 |
|
||
输入特性 |
输入频率范围 |
0.5~20GHz |
0.5~26.5GHz |
0.5~40GHz |
0.5~50GHz |
0.5~67GHz |
|
|
频率调节步进 |
10Hz |
|
||||||
最大输入信号功率 |
-30dBm(工作) +10dBm(损坏)
(+5dBm 工作 ATT35选件支持) |
|
||||||
输入端本振泄漏电平 |
≤-80dBm |
|
||||||
输入端口驻波比 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|
||
输入阻抗 |
50Ω |
|
||||||
输出特性 |
输出频率 |
70±20MHz,140±40MHz,0.72±0.25GHz,1.2±0.25GHz,1.2±0.5GHz,
1.8±1GHz, 3±2GHz(可选择单个或多个) |
|
|||||
输出P-1功率 |
≥+13dBm |
|
||||||
输出IM3 |
≤-60dBc (△5MHz,最大增益,输出功率:2*-10dBm) |
|
||||||
输出阻抗 |
50Ω |
|
||||||
输出端口驻波比 |
≤1.4 |
|
||||||
变频特性 |
增益 |
10~45dB |
|
|||||
增益调节步进 |
0.1dB |
|
||||||
增益精度 |
≤±1dB |
|
||||||
增益稳定度 |
≤±0.5dB/天(恒温预热) |
|
||||||
增益平坦度/信号带宽 |
≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz |
|
||||||
中频带内变频杂波/信号相关 |
<-55dBc (0dBm输出,不包含中频输出谐波) |
|||||||
中频关断特性 |
≥80dB |
|||||||
噪声系数(最大增益) |
≤12dB |
≤15dB |
≤18dB |
≤18dB |
≤18dB |
|||
镜频抑制 |
≤-60dBc |
|||||||
相位噪声dBc/Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
|||
≤-80@100Hz |
≤-75@100Hz |
≤-75@100Hz |
≤-75@100Hz |
≤-75@100Hz |
||||
≤-95@1KHz |
≤-95@1KHz |
≤-95@1KHz |
≤-95@1KHz |
≤-95@1KHz |
||||
≤-102@10KHz |
≤-100@10KHz |
≤-100@10KHz |
≤-100@10KHz |
≤-100@10KHz |
||||
≤-102@100KHz |
≤-100@100KHz |
≤-100@100KHz |
≤-100@100KHz |
≤-100@100KHz |
||||
≤-108 @1MHz |
≤-108 @1MHz |
≤-105@1MHz |
≤-105@1MHz |
≤-105@1MHz |
||||
参考特性 |
内部参考频率稳定度 |
±2e-8 (0℃~+50℃,30分钟预热后) |
||||||
内部参考频率精度 |
0.05ppm |
|||||||
内部参考输出功率 |
5±2dBm,50Ω,10MHz,正弦波 |
|||||||
外部参考输入功率 |
5±2dBm,50Ω,10MHz,正弦波 |
|||||||
参考相噪 |
≤-125dBc/Hz@10Hz |
|||||||
≤-140dBc/Hz@100Hz |
||||||||
≤-150dBc/Hz@1KHz |
||||||||
≤-155dBc/Hz@10KHz |
||||||||
≤-155dBc/Hz@100KHz |
||||||||
物理特性 |
输入输出端口 |
2.92mm-K |
2.92mm-K |
2.92mm-K |
2.92mm-K |
2.92mm-K |
||

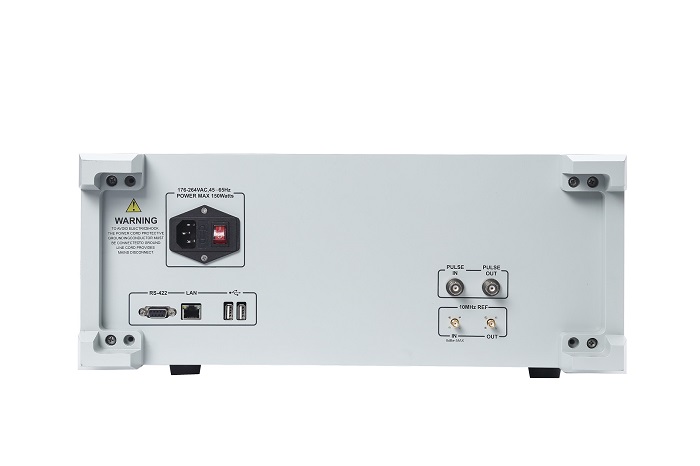

其他输入输出端口 |
中频输出:SMA-KFD |
|||||||
控制接口 |
RJ-45(TCP/IP over Ethernet )/RS422 |
|||||||
供电 |
AC,176~264VAC,45Hz~65Hz,功耗140W |
|||||||
体积/重量 |
SFDC20A 为2U:483mm*90mm*550mm 15Kg |
|||||||
SFDC26A/SFDC40A/SFDC50A/SFDC67A 为4U:483mm*180mm*550mm 25Kg |
||||||||
环境 |
工作 |
温度:0℃~+50℃ |
||||||
湿度:最高95% @30°C, 不结露 |
||||||||
高度:3000米 |
||||||||
非工作 |
温度:-30℃~+70℃ |
|||||||
湿度:最高95% @40°C, 不结露 |
||||||||
高度:12000米 |
||||||||
振动与冲击:普通公路运输/空运 |
||||||||
SFDC-A系列多倍频程下变频器技术指标 |
||
选件名称 |
选件型号 |
选件说明 |
RF射频输入范围 |
SFDC20A |
射频输入0.5-20GHz |
SFDC26A |
射频输入0.5-26.5GHz |
|
SFDC40A |
射频输入0.5-40GHz |
|
SFDC50A |
射频输入0.5-50GHz |
|
SFDC67A |
射频输入0.5-67GHz |
|
IF/BW中频/带宽选件 |
SFDC-MA |
中频输出为70±20MHz |
SFDC-MB |
中频输出为140±40MHz |
|
SFDC-MC |
中频输出为1.2±0.25GHz |
|
SFDC-MD |
中频输出为1.2±0.5GHz |
|
SFDC-ME |
中频输出为1.8±1GHz |
|
SFDC-MF |
中频输出为3±2GHz |
|
IQ基带输出选件 |
SFDC-IQ |
IQ基带输出选件 |
脉冲调制选件P |
SFDC-P |
脉冲调制选件P |
ATT35选件 |
SFDC-ATT35 |
最大输入信号功率由-30dBm增大到+5dBm |
