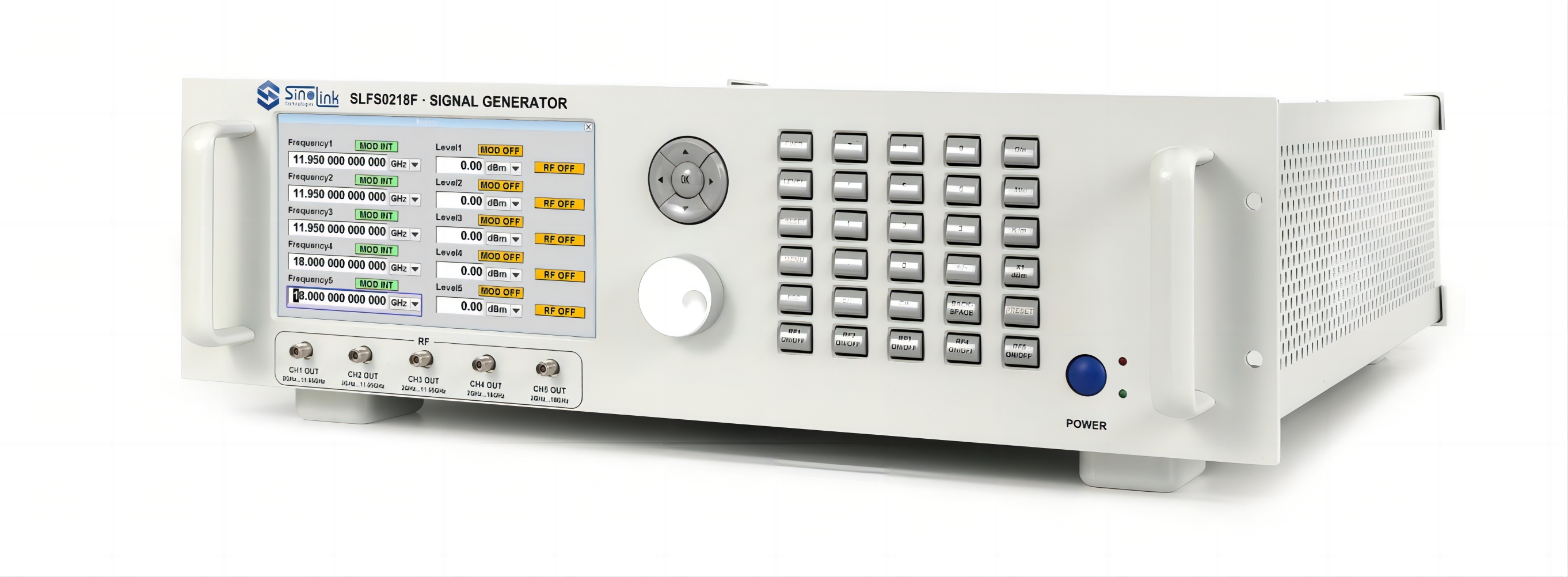

SLFS系列多通道相参信号源
返回上一级

中星联华科技(Sinolink Technologies)多通道相参信号源是一款支持5/6/8通道输出的低相噪相参信号源。其中通道可配置 频率范围为2GHz至11.95GHz或2GHz至18GHz,输出功率范围为-20dBm至﹢22dBm,各通道独立可控。标准的19英寸 3U/4U上架机箱结构。 中星联华多通道相参信号源在要求高信号质量和各通道稳定相参的量子计算领域拥有卓越的表现。 高稳定OCXO参考提供了卓越的频率精度和频率稳定性。此外,该信号源具备高频参考输入和输出端口,可以保证多个输 出通道及多台仪器间的相位严格相参并保持长时间稳定。 产品具备LAN控制接口,可保证便捷高效的程控。通过任何主系统均可快速实现仪器的遥控,同时提供的应用程序接口 (API)或编程示例使得仪器程控十分简便。

应用:调制器本振/分布式采集系统采样时钟 /粒子加速器采样时钟
    SLFS系列多通道相参信号源特点:

    • • 频率范围: 2-18GHz
    • • 多个通道输出独立可控
    • • 各通道间严格相参
    • • 24小时通道间频率漂移度≤±1°
    • • 超低相位噪声和超高输出功率

SLFS系列多通道相参信号源



中星联华科技(Sinolink Technologies)多通道相参信号源是一款支持5/6/8通道输出的低相噪相参信号源。其中通道可配置频率范围为2GHz至11.95GHz或2GHz至18GHz,输出功率范为-20dBm至﹢22dBm,各通道独立可控。标准的19英寸3U/4U上架机箱结构。中星联华多通道相参信号源在要求高信号质量和各通道稳定相参的量子计算领域拥有卓越的表现。高稳定OCXO参考提供了卓越的频率精度和频率稳定性。此外,该信号源具备高频参考输入和输出端口,可以保证多个输出通道及多台仪器间的相位严格相参并保持长时间稳定。产品具备LAN控制接口,可保证便捷高效的程控。通过任何主系统均可快速实现仪器的遥控,同时提供的应用程序接口(API)或编程示例使得仪器程控十分简便。




特点
• 频率范围: 2-18GHz
• 多个通道输出独立可控
• 各通道间严格相参
• 24小时通道间频率漂移度≤±1°

• 超低相位噪声和超高输出功率



应用

• 调制器本振
• 分布式采集系统采样时钟
• 粒子加速器采样时钟


SLFS系列多通道相参信号源


输出特性

输出频率范围

2~11.95GHz 3路

2~18GHz 2路

输出路数

5路

输出频率步进

0.01Hz

输出信号最大功率

+22dBm @8GHz以下

+20dBm @8~12GHz

+18dBm @12GHz以上

最小输出功率

-50dBm

功率调节步进

0.01dB

功率不确定度

≤±1.3dB  @-20dBm以上

≤±1.5dB  @-20dBm以下

输出信号杂波

≤-70dBc @12GHz 以下

≤-65dBc @12GHz 以上

输出信号谐波

≤-50dBc @10dBm输出时

通道间隔离

≥80dB

通道间相位稳定性

≤±1°(10GHz,25±1℃)

相位噪声(10GHz)

≤-75dBc/Hz@100Hz

≤-108dBc/Hz@1KHz

≤-113dBc/Hz@10KHz

≤-113dBc/Hz@100KHz

≤-120dBc/Hz@1MHz

≤-138dBc/Hz@10MHz


相位同步

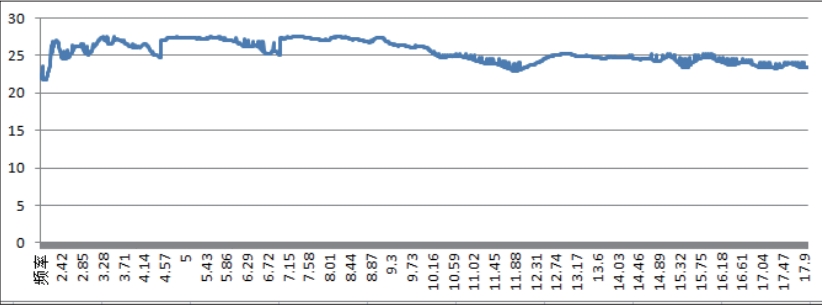

最大输出功率图

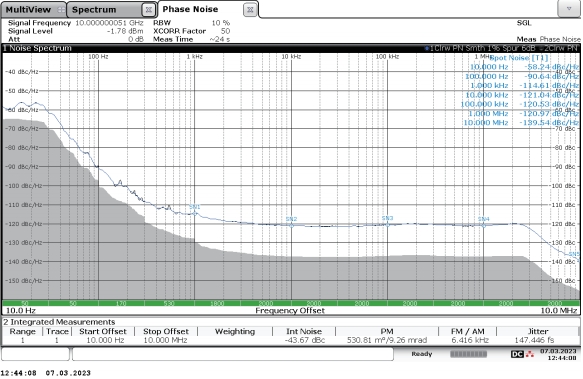

10GHz实测相噪曲线


参考特性

内部参考频率稳定度

±5e-8  0℃~+50℃

内部参考频率

10MHz

频率精度

≤0.1ppm

内部参考输出功率

≥5dBm

外部参考输入功率

5~10dBm

内外参考可以切换功能

参考相噪

≤-125dBc/Hz@10Hz

≤-140dBc/Hz@100Hz

≤-150dBc/Hz@1KHz

≤-155dBc/Hz@10KHz

≤-155dBc/Hz@100KHz

输出同步点频频率

输出频率

1.6GHz

输入频率

1.6GHz

环境

工作温度

0℃~+50℃

相对湿度

20%~80% (+30℃)

总览

控制接口

RJ-45(TCP/IP over Ethernet )

每通道源可以通过不同的网口独立控制 ,通讯+频率切换时间在20ms以下.

供电

AC,176~264VAC,45Hz~65Hz

指示灯

电源指示

体积

483mm*134mm*559mm

重量

≤20千克

保修期

三年



SLFS系列多通道相参信号源






变频模块是微波收发系统的重要组成部分,这类模块和其他产品一样也都需要经历设计、装配、测试等环节,其中测试是判断模块性能、检验模块指标最准确也是最关键的环节。

需要测试的指标根据项目要求的不同也会存在差异,但是测试任务大致都会包含输出频率范围、功率范围、功率平坦度、杂散抑制、谐波抑制、本振泄露、镜像抑制和电压驻波比等指标。测试的复杂程度和对工程师整体素质的要求都是比较高的,从这也能窥见微波领域工程师工作的艰辛。

变频模块多为一次或二次变频,当然根据项目需要,设计不同也会有三次甚至更多次的变频情况,但是无论变频次数有何不同,测试任务都是大同小异的。其中最常见的应当是两次变频模块,下面我们以接收机中的下变频模块测试为例,谈一谈在变频模块测试中经常遇到的困难和需要注意的地方。




两次变频的原理图如图1所示,输入的射频的信号——RF,先和一本振——LO1混频,混频器后出的则是我们想要的中频信号——IF,然后中频信号IF再和二本振LO2进行二次混频得到最终信号接入ADC中。在整个测试过程中,我们总结了几个工程师比较关注的点:


01

让人头疼的三台信号源


从图1中我们可以看到,测试过程中我们需要用到三台信号源,一台给输入信号RF,两台当做本振LO1和LO2。在平时的测试过程中,这样三台信号源的使用也是一件让人非常头疼的事情,我的一个测试需要占用实验室三台微波信号源,资源紧张,并且每台信号源还需要满足频率等指标的使用需求,所以找到满足要求的三台信号源也是一件充满挑战的事情。等到三台信号源全部到位,又要面对的是很大一个摊位的占用,三台信号源垒到一起,再加上频谱仪、功率计、电源等其它其他的仪器设备,既不方便操作又显得杂乱不堪。




02

本振杂散抑制的要求


在某些变频模块的测试中,杂散抑制也是一个非常重要的指标,所以在实际测试中,对于本振的杂散抑制指标是有很严格的要求的。如果变频模块的杂散指标是≤-60dBc,那么对本振信号的要求至少是高出一个量级,≤-70dBc的要求是合理的。如果不能保证如此,那么在测试中出现异常杂散就会非常麻烦,影响被测件杂散抑制测试结果的可靠性与准确性。


03

RF和LO1的频率同时变化


这里我们仍然以下变频为例,变频模块的设计与装配完成后紧接着就是测试工作,小批量的测试主要还是以设计工程师手动测试为主。二次变频模块的测试,由于要保证第一次混频后的中频信号IF保持不变,所以需要输入信号和一本振的频率变化值保持一致,最好是能够同时变化,这个要求在使用多台信号源时就很难做到;并且让工程师感到麻烦的还有每次计算调节两台信号源的频率值。


上述三个问题,相信工程师们或多或少都遇到过,针对以上三个比较常见的问题,中星联华科技(北京)有限公司推出了非常具有针对性的一款产品——三通道微波信号源。



tips 1  以一顶仨,节省测试台空间

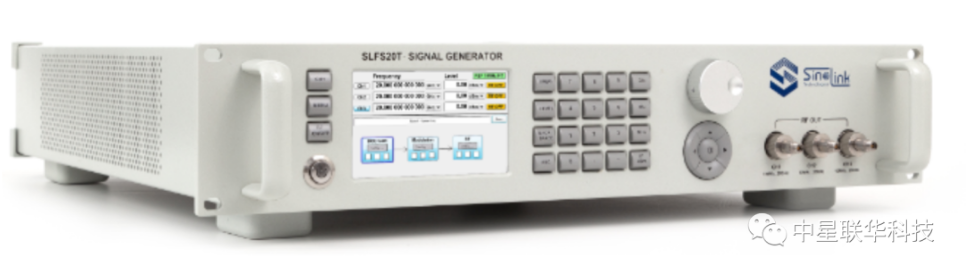

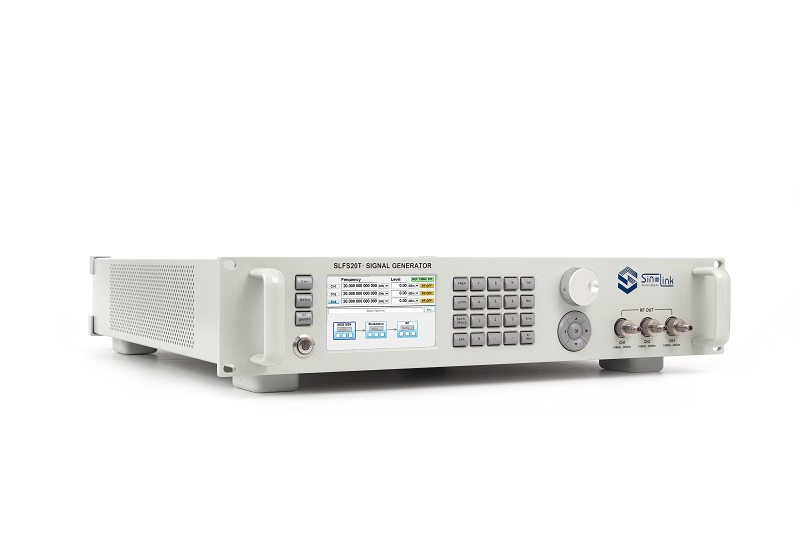

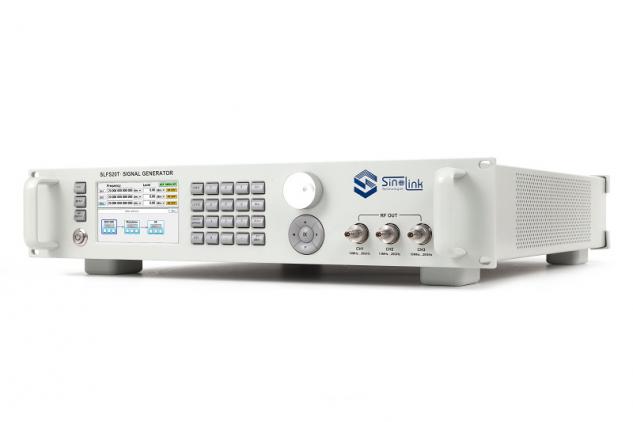

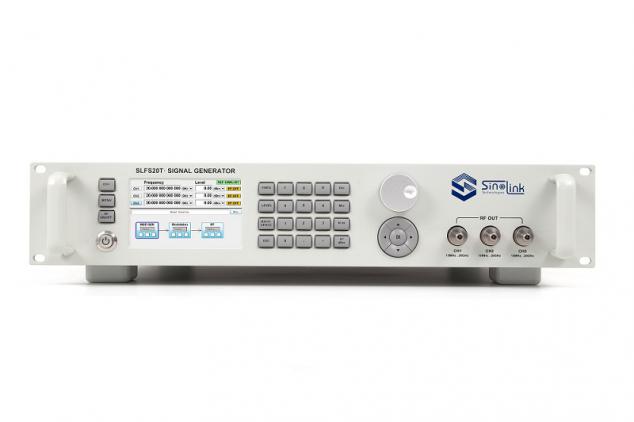

中星联华科技(Sinolink Technologies)三通道微波信号源,三个输出通道互相独立可控,一台顶三台,标准2U机箱集成度更高,再也不用借三台信号源担心测试台杂乱了;

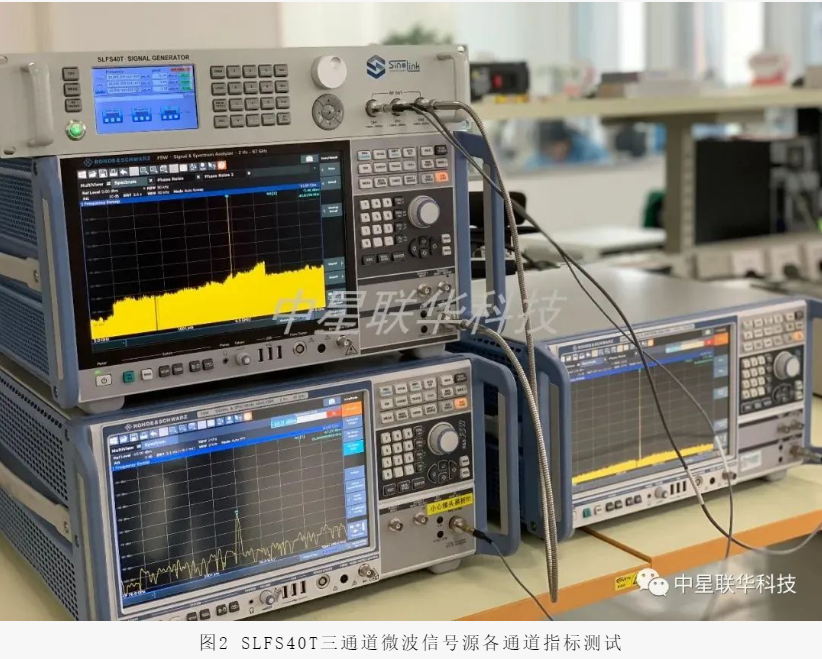

目前三个通道频率可以同时到达40GHz,覆盖Ka及以下所有波段,在保证频率能够满足需求的情况下拥有极好的信号质量,杂散抑制指标20GHz以下<-70dBc,20GHz至40GHz<-60dBc,实测指标更是远远好于此指标;




tips2 多通道频率、功率联动设计,提高测试效率


多通道频率、功率的联动设计,更是为工程师的测试效率带来突破性提高,选择任意多个通道,设定好频率、功率步进值,只需要一键就可以控制多个信号同时变化。

除此之外多通道信号源还可以支持程控使用,用户可以利用上位机通过网络接口向信号源发送程控指令以完成一系列的参数设置。当信号源与上述测试流程中的各种设备接入同一个测试系统中,那么上述变频模块的测试可以完全通过自动测试系统来完成,极大的简化了测试流程,提高测试效率。


tips3 高通道隔离度,无需担忧通道间影响


看到这么多棘手的问题只需要一台信号源就解决了,很多工程师在感到欣慰的同时,可能也会有些疑虑,通道间隔离度如何?毕竟之前用多台信号源测试是不需要考虑这个问题的。当然这个问题我们已经做出了很好的解决——通道间隔离度≥80dB。您完全不需要担心通道间隔离度的问题。


上述三通道微波信号源是中星联华近年来结合客户需求和自身十年的技术优势推出的优质产品,自从推广以来,已经引起了许多客户的兴趣,并且开始试用,如果您有对应需求,欢迎拨打我们的咨询电话400-1818-879
