UGA500B射频信号宽带采集记录回放系统
返回上一级
UGA500B系列产品简介:

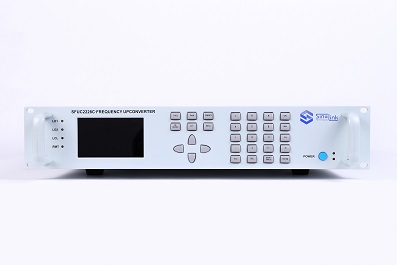

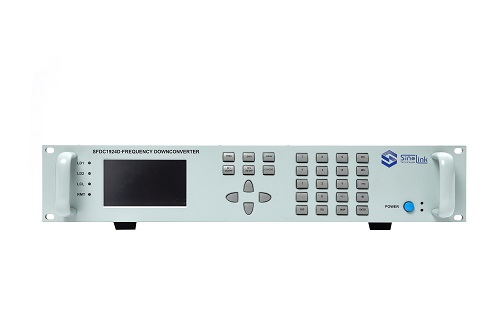

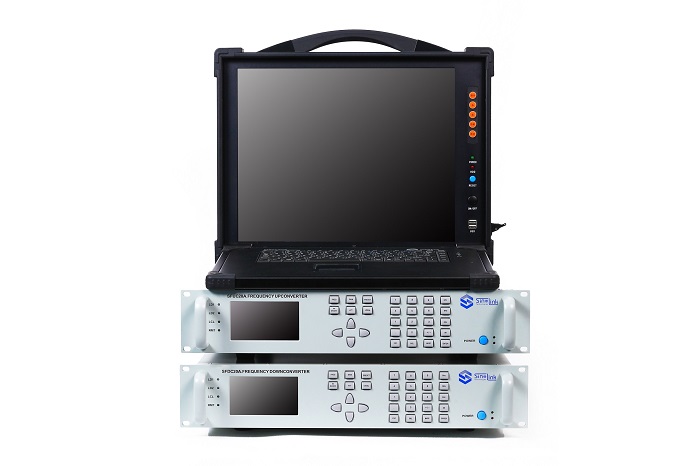

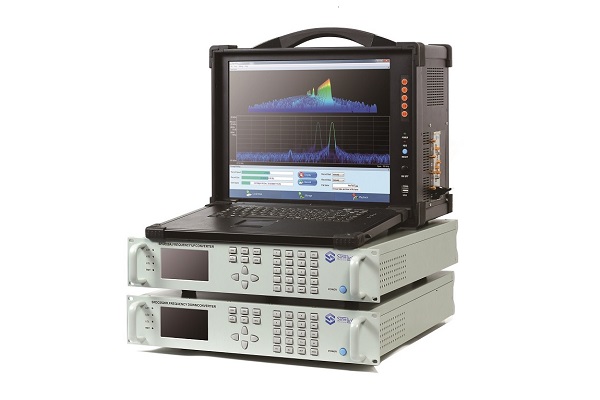

Sinolink Technologies射频宽带采集记录回放系统UGA500B由微波上下变频器及采集记录回放设备共同组成,广泛应用于军用、民用领域的雷达、通信、导航等多种电磁环境下微波信号高速无缝采集记录回放任务。

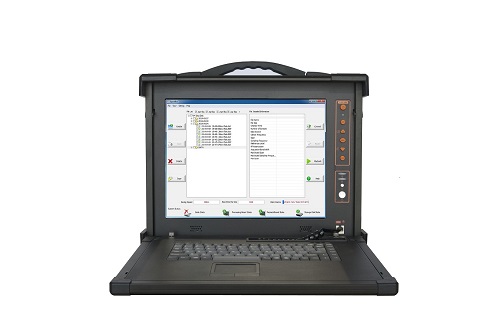

宽带信号采集记录回放仪由高性能的ADC、FPGA、ADC和大容量固态FLASH过高性能磁盘阵列组合,配合SF-A系列宽带上、下变频器可实现高达67GHz的采集记录和高保真回放。
UGA500B系列产品应用:
雷达/电子侦察/卫星通信
复杂电磁环境
数小时级别的无缝采集回放外场电磁环境
UGA500B系列主要特点:
-
1.射频覆盖范围:0.5GHz~67GHz
-
2.信号带宽:500MHz
-
3.相位噪声(40GHz): ≤-100dBc/Hz@10KHz
-
4.单通道12-bitADC,采样率高达1.2GSPS
-
5.双通道IQ回放,14-bitDAC,采样率高达1.2GSPS
-
6.实时持续记录速度高达2.4GB/s
-
7.500MHz带宽实时不间断采集存储的同时,具备数字荧光频谱监测功能
-
8.数据文件为NTFS格式,无需转换导出,方便用户使用
-
9数据格式可支持Tektronix的SignalVu矢量信号分析软件包
-
10.具备大容量数据文件的快速浏览分析功能
-
11.支持万兆网络数据传输,方便用户在其他终端使用数据
-
12.RAID级别支持0,1,5,6,10等多种模式
-
13.在不同的记录带宽时,记录时间可动态扩展
-
14.简洁方便的存储控制软件
Sinolink Technologies射频宽带采集记录回放系统UGA500B由微波上下变频器及采集记录回放设备共同组成,广泛应用于军用、民用领域的雷达、通信、导航等多种电磁环境下微波信号高速无缝采集记录回放任务。
宽带信号采集记录回放仪由高性能的ADC、FPGA、ADC和大容量固态FLASH过高性能磁盘阵列组合,配合SF-A系列宽带上、下变频器可实现高达67GHz的采集记录和高保真回放。
该系统可配备:

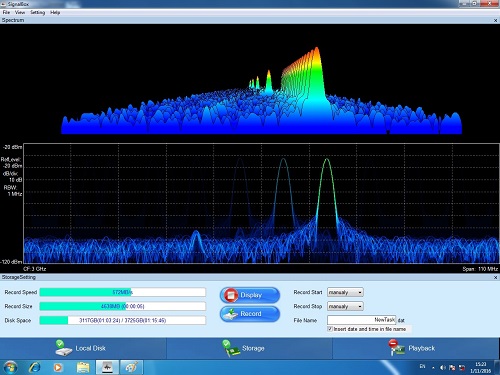

1.信号采集回放管理软件(SignalBoxManager)

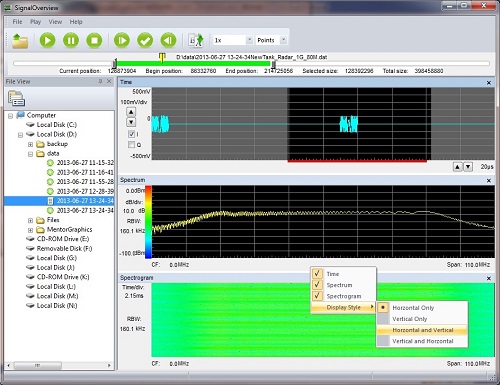

2.信号文件快速浏览软件(SignalOverView)

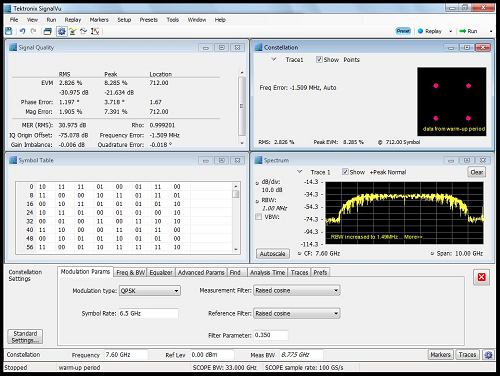

3.数据可支持泰克公司SignalVu矢量信号软件分析包
