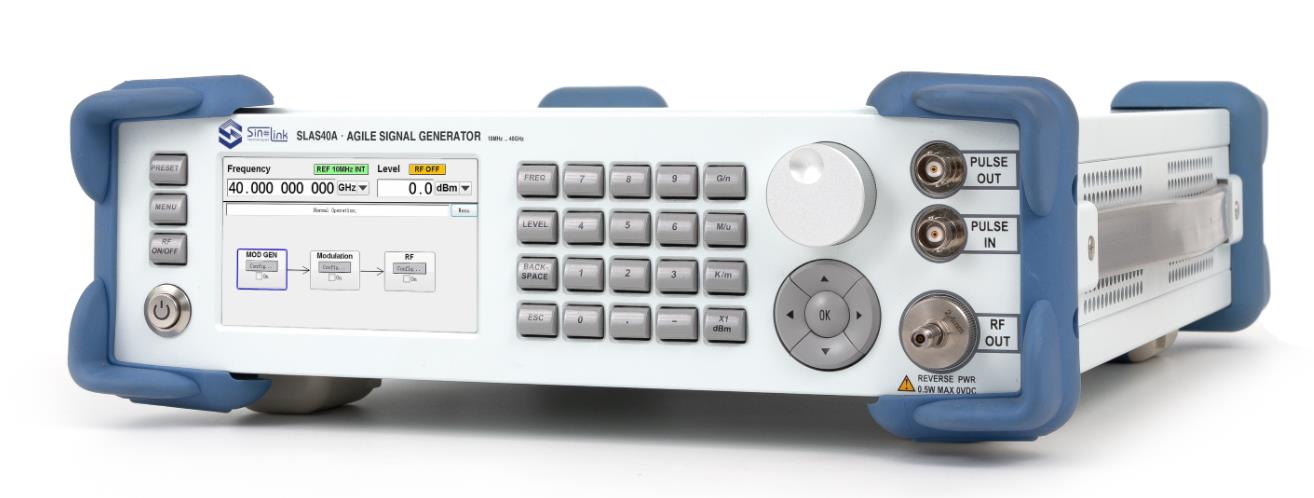

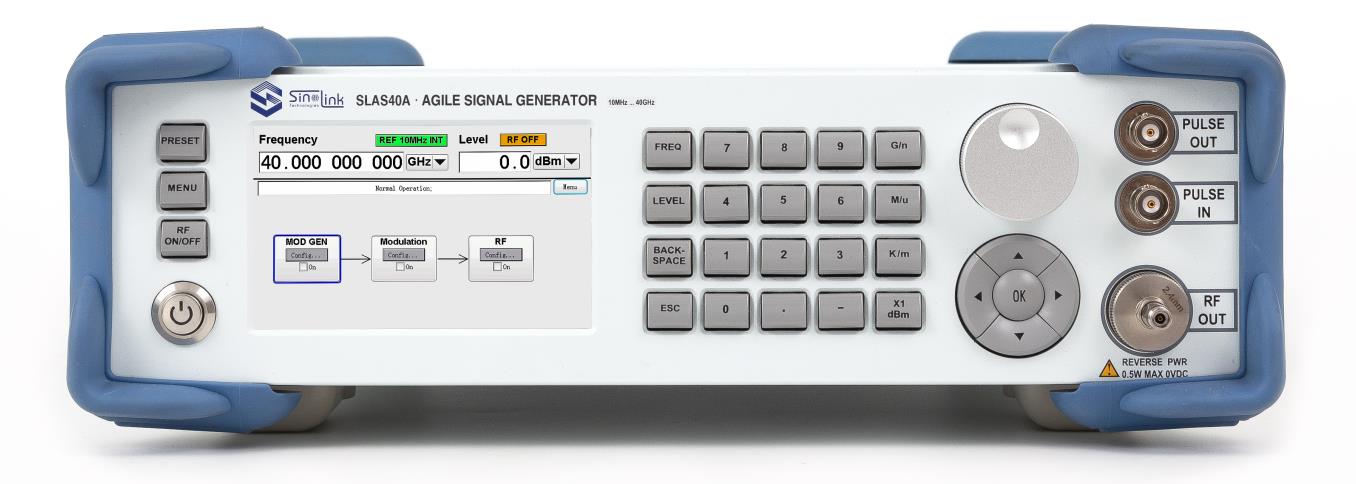

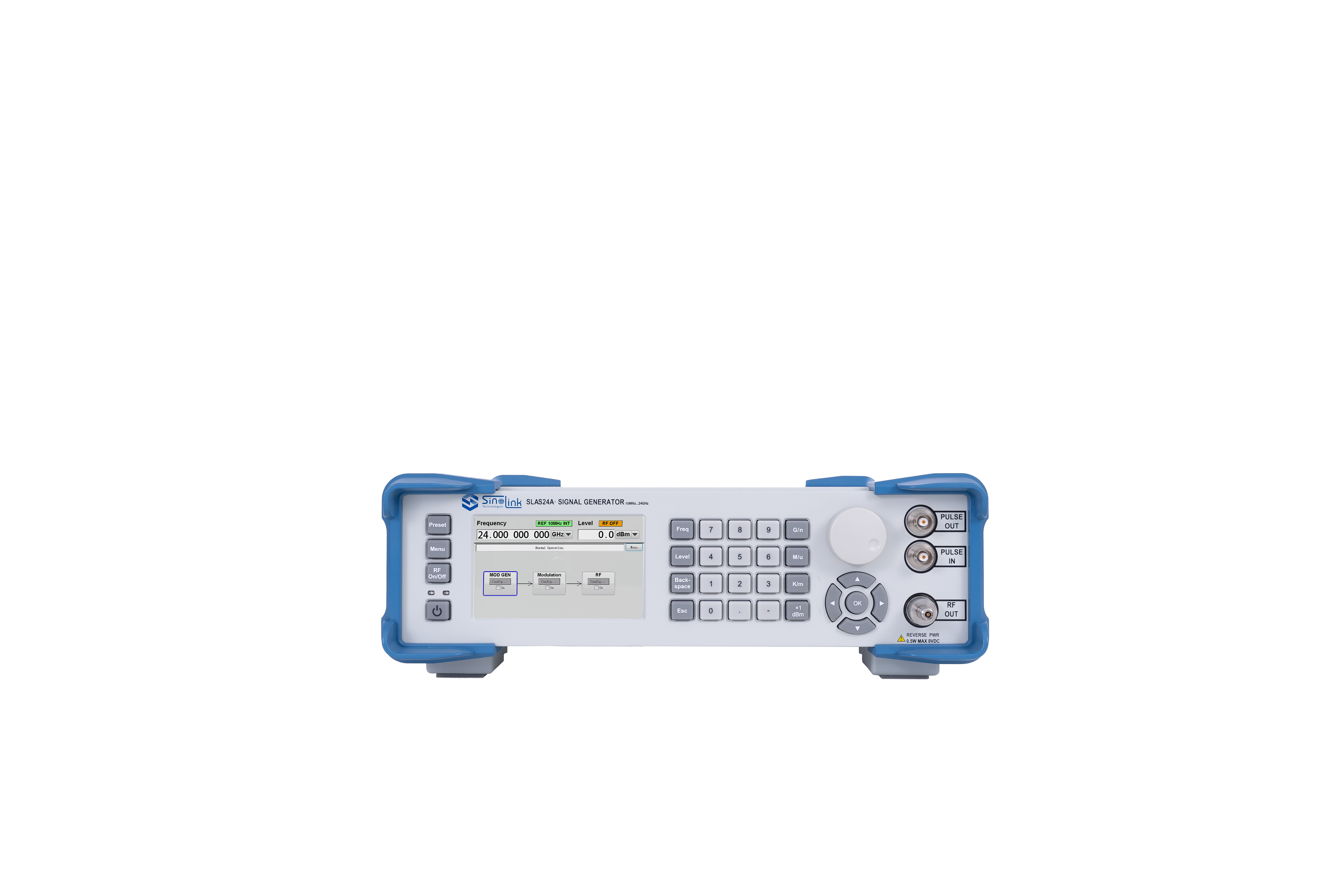

中星联华科技(Sinolink Technologies)捷变频信号源具有宽带频率跳变功能,在输出全频带范围内信号频率切换时间达到1us,最快可达到每秒10万次的信号跳速,是目前商用模拟信号源中频率切换速度最快的信号源,可以在天线测试系统、雷达测试、卫星载荷测试等需要多频测试需求的系统中,能够大大提高测试系统的测试效率。 捷变频信号源满足宽频率覆盖,输出频率范围为10MHz至24/40GHz,频率步进为0.01Hz,信号输出动态范围为-110~+15dBm,功率调节步进为0.1dB。作为标准测试测量设备,同时具备优秀的输出信号频谱纯度,低相位噪声和高杂波抑制等特点,同样适用于各种需要优质源端信号的测试环境。 信号源的控制接口支持LAN、RS422等多种接口形式,并且支持SCPI标准指令集,方便用户轻松完成测试系统搭建。
• 频率切换时间1us
• 支持信号快速线性扫频与列表跳频
• 最大输出功率:≥+15dBm(@10GHz)
• 相位噪声<-105dBc/Hz (10GHz,10kHz偏移)
• 具备窄脉冲调制功能,最小脉宽50ns
• 上升下降时间10ns
• 高度集成,体积小巧
• 支持远程控制,方便测试系统搭建
中星联华科技(Sinolink Technologies)捷变频信号源具有宽带频率跳变功能,在输出全频带范围内信号频率切换时间达到1us,最快可达到每秒10万次的信号跳速,是目前商用模拟信号源中频率切换速度最快的信号源,可以在天线测试系统、雷达测试、卫星载荷测试等需要多频测试需求的系统中,能够大大提高测试系统的测试效率。
捷变频信号源满足宽频率覆盖,输出频率范围为10MHz至24/40GHz,频率步进为0.01Hz,信号输出动态范围为-110~+15dBm,功率调节步进为0.1dB。作为标准测试测量设备,同时具备优秀的输出信号频谱纯度,低相位噪声和高杂波抑制等特点,同样适用于各种需要优质源端信号的测试环境。
信号源的控制接口支持LAN、RS422等多种接口形式,并且支持SCPI标准指令集,方便用户轻松完成测试系统搭建。
技术指标
输出频率范围
SLAS24A
10MHz~24GHz
SLAS40A
10MHz~40GHz
SLAS24D
10MHz~24GHz双通道
SLAS40D
10MHz~40GHz双通道
通道间隔离度
≥80dB
频率切换速度
≤1us
最快信号跳速
≥10万次/秒
输出频率步进
0.001Hz
输出信号最大功率
≥+15dBm@10MHz至20GHz
≥+13dBm@20GHz至24GHz
输出信号最小功率
-110dBm
功率最小调节步进
0.1dBm
功率精度
≤±1.3dBm@-20dBm以上
≤±1.5dBm@-20dBm~-65dBm
≤±1.3dBm@-65dBm以下
相位噪声
(输出功率0dBm)
5GHz:<-110dBc/Hz@10kHz
10GHz:<-105dBc/Hz@10kHz
20GHz:<-99dBc/Hz@10kHz
谐波抑制
(输出功率+10dBm)
<-40dBc@10MHz~200MHz
<-50dBc@200MHz~20GHz
<-55dBc@20GHz~24GHz
杂波抑制
(输出功率0dBm)
<-70dBc@10MHz~2GHz偏移>1MHz
<-65dBc@2GHz~5GHz偏移>1MHz
<-60dBc@5GHz~10GHz偏移>1MHz
<-55dBc@10GHz~24GHz偏移>1MHz
信号输出模式
频率扫描、功率扫描、列表扫描
(均具有内部时钟触发和外触发切换模式)
脉冲调制
开关特性
通断比:>70dB
响应时间:≤10ns
外部脉冲输入
输入特性:直流耦合
输入阻抗:高阻
电平逻辑:3.3V-CMOS
内部脉冲发生器
脉冲速率:0.1Hz~10MHz
脉冲宽度:50ns~10s
脉冲周期:100ns~10s
分辨率:5ns
电平逻辑:3.3V-CMOS
支持脉冲序列输出
支持外触发脉冲产生(单脉冲,脉冲序列)
参考特性
内部参考频率
10MHz
内部参考频率精度
≤0.1ppm
内部参考频率稳定度
±2e-8 0℃~+50℃
内部参考输出功率
≥+5dBm
参考相位噪声
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1KHz
≤-155dBc/Hz@10KHz
≤-155dBc/Hz@100KHz
具有内外参考切换功能
外部参考输入功率
+5~+10dBm
环境
工作温度
0℃~+55℃
相对湿度
20%~80% (+30℃)

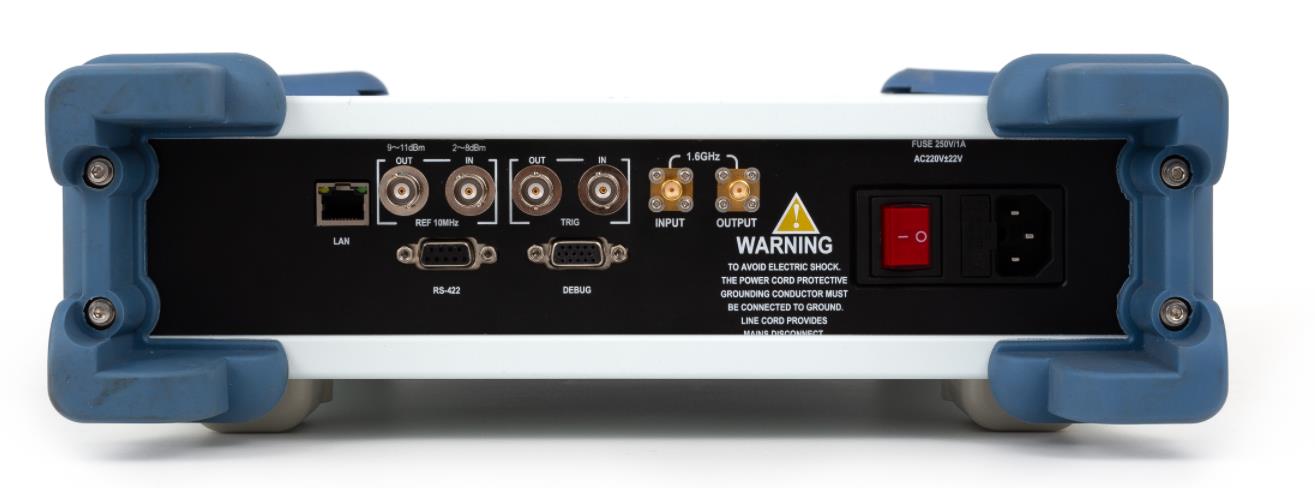

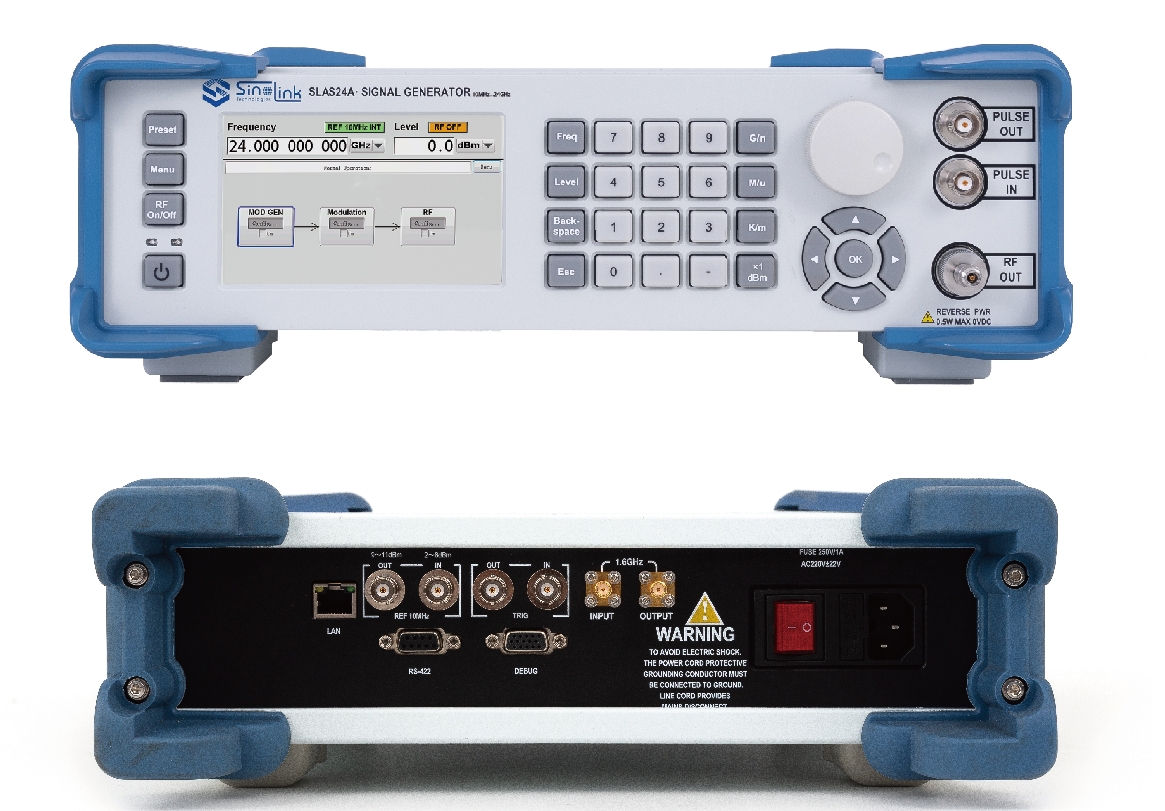

接口
射频输出
2.92mm面板连接器,输出阻抗50Ω
内部脉冲输出
BNC
内部脉冲输入
BNC
内部参考输出
BNC
外部脉冲输入
BNC
控制接口
RJ-45 (TCP/IP over Ethernet )/RS422
供电
AC,198~242VAC,45Hz~55Hz,100W(MAX)
体积
438mm*90mm*550mm
重量
<20Kg
保修期
三年
信号源捷变频使用模式
正常模式
用户在使用过程中可以通过程控指令或前面板按键操作的方式 改变信号源的输出频率。频率切换在接收到程控指令或按键响应后即时执行。
步进扫频模式
用户可以设置信号源的起始频率,截止频率(或中心频率和带宽),以及步进频率即可确定在步进扫频中的频率参数。然后可以选择频率切换的模式,即循环扫描,单次扫描和外部触发扫描。其中循环扫描和单次扫描使用信号源内部的时钟触发,频率切换时间由驻留时间参数确定,使用外部触发时需要用户在信号源的触发输入接口上输入使能信号跳频的触发信号(高电平有效)来控制信号频率切换。这两种频率切换模式均可达到信号源频率的最快切换时间。
列表扫频模式
用户可以通过程控指令的方式向信号源写入预设的信号参数列表,列表深度为1024,每一个列表由频率,功率和驻留时间三个参数决定。列表模式同样具有循环扫描,单次扫描和外部触发扫描三个频率变化模式,其中循环扫描和单次扫描使用信号源内部的时钟触发,频率切换时间由列表中的驻留时间参数确定,使用外部触发时需要用户在信号源的触发输入接口上输入使能信号跳频的触发信号(高电平有效)来控制信号频率切换。这两种频率切换模式均可达到信号源频率的最快切换时间。
• 仿真雷达、电子战和天线测试中日益复杂的信号环境
• 更快、更准确地测试电子战系统
• 快速天线和RCS测试
• 生产线快速测试
• 快速自动测试系统(ATE)
