微波模拟信号源

Product center

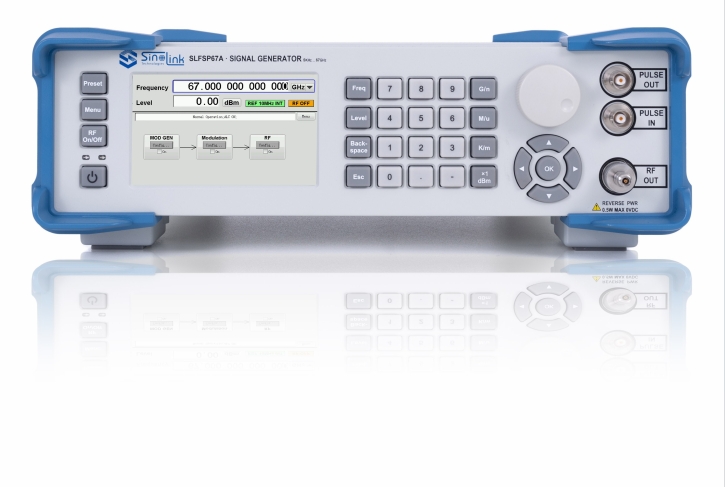

SLFS-Pro系列超低相噪微波信号源
返回上一级

中星联华科技(Sinolink Technologies)SLFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源,该产品频率覆盖从5kHz至3、6、12、24、40、45和67GHz,频率分辨率可达0.001Hz,并具备窄脉冲调制功能,最小脉宽50ns。该产品具有业内领先的超低相位噪声指标:<-132dBc/Hz (@10GHz,10kHz偏移,典型值) ,适用于需要极其纯净射频信号的应用,可出色完成半导体、雷达、卫星通信、无线通信等领域苛刻的组件、模块和系统测试任务。 产品可实现多通道相参信号输出,每通道频率、功率独立可调,亦可联动调节,还可支持双音信号输出,能满足用户不同用户的测试需求,让测试更简单。 SLFS-Pro系列超低相噪微波信号源在需要卓越相噪、大动态稳定输出功率、多通道同步的应用领域有着出色的表现,是一款低噪纯粹、可做晶振的微波信号源。

应用:ADC、DAC测试/本振替代/接收机测试 /ATE测试 /基站测试 /计量校准
    SLFS-Pro系列超低相噪微波信号源特点:


    超低相位噪声:<-132dBc/Hz (@10GHz10kHz偏移,典型值)

    最大输出功率:≥+20dBm(@20GHz,典型值)

    绝对电平精度:±0.5dB(@-20dBm~+20dBm)

    谐波抑制:<-60dBc(@100MHz~2GHz)

    非谐波抑制:<-80dBc(@10GHz)

    具备窄脉冲调制功能,最小脉宽20ns

    多通道相参输出

    双音信号输出

    高度集成,体积小巧

    代码兼容

    操作简单



主要特点


低相噪,让测试更精准

SLFS-Pro系列超低相噪微波信号源是业内领先水平的超低相位噪声微波信号源,具有极其稳定的射频信号,超低相位噪声、超低谐波和非谐波分量,尽显纯粹频谱。

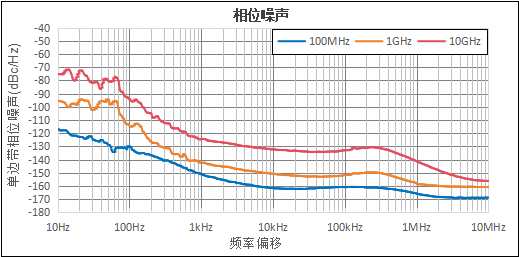

<-165dBc/Hz,@100MHz,10MHz偏移(典型值)

<-140dBc/Hz,@1GHz,1kHz偏移(典型值)

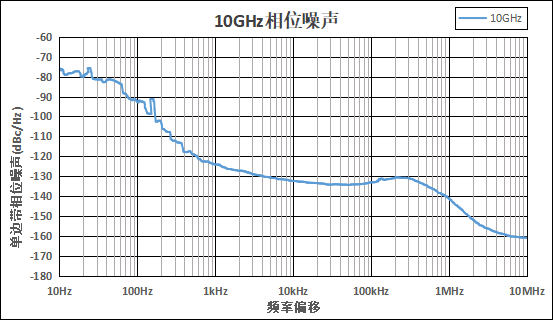

<-132dBc/Hz,@10GHz,10kHz偏移(典型值)

<-123dBc/Hz,@10GHz,1kHz偏移(典型值)




多通道,让测试更从容

SLFS-Pro系列超低相噪微波信号源可实现多通道相参信号输出,每通道频率、功率独立可调,亦可联动调节,支持双音信号输出,可满足不同用户的测试需求,单机支持桌面便携结构或标准上架机箱结构。

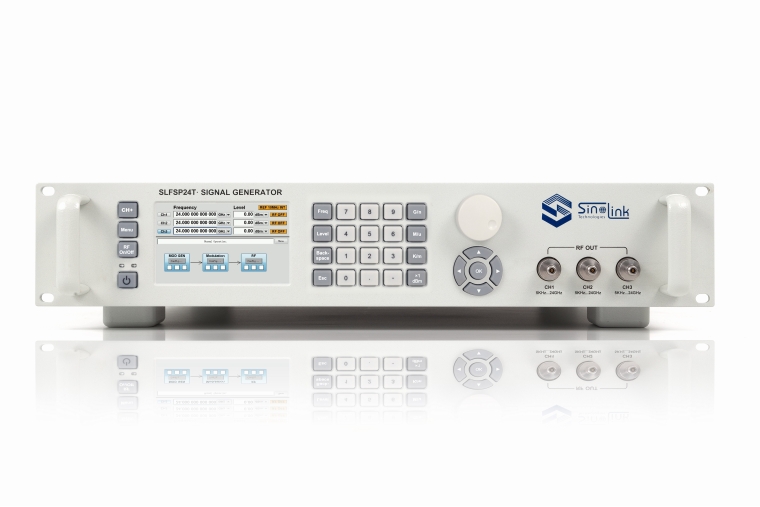

多通道相参信号输出

多通道输出信号独立可调可控

高相位稳定性(25℃下24小时通道间相位漂移度<±1°



功率准,让测试更稳定

SLFS-Pro系列超低相噪微波信号源具有大动态输出功率范围、绝对电平精度可达±0.5dB,在维持高功率稳幅的同时可提供准确的信号输出。


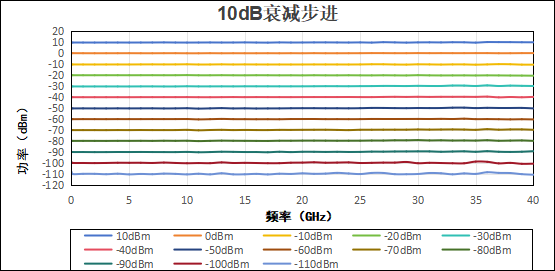

最大输出功率:≥﹢20dBm@20GHz

最小输出功率:-120dBm@40GHz

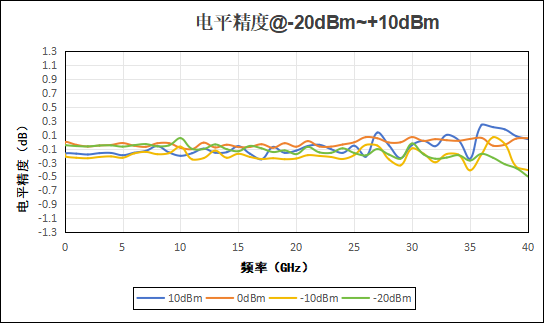

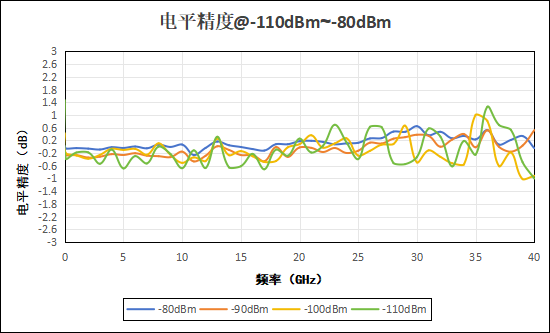

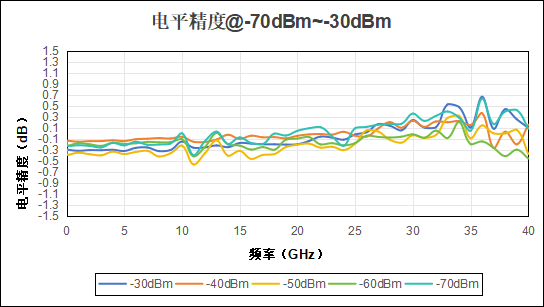

绝对电平精度:±0.5dB(@-20dBm+20dBm)




频谱纯,让测试更纯粹

SLFS-Pro系列超低相噪微波信号源输出信号具有极低的宽带噪声、更低的谐波、更高的非谐波抑制,让测试更纯粹。

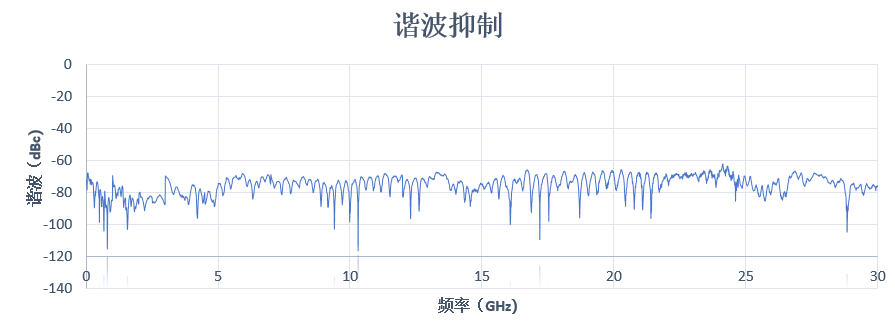

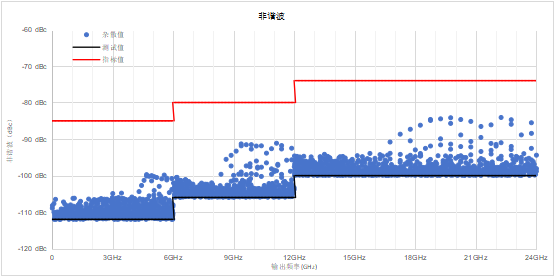

非谐波抑制:<-80dBc(@10GHz)

谐波抑制:<-75dBc(@10MHz~1GHz)(在FSP-LFB002谐波增强抑制选件下测得)



宽频率,让测试更广泛

        SLFS-Pro系列超低相噪微波信号源频率覆盖从超低的5kHz到3GHz/6GHz/12GHz/24GHz/40GHz/45GHz/67GHz超高频输出,频率分辨率低至0.001Hz。

广兼容,操作简,让测试更高效

SLFS-Pro系列超低相噪微波信号源可兼容业内主流型号信号源SCPI命令,代码兼容、兼收并蓄,简化开发过程,轻松编程。支持VC++、C#、Python、MATLAB、LabView编程程控,操作界面简单易用,让测试更高效。

技术指标

频率技术指标

频率范围



型号

频率范围

单通道

SLFSP03A

5kHz1f3GHz

SLFSP06A

5kHzf6GHz

SLFSP12A

5kHzf12GHz

SLFSP24A

5kHzf24GHz

SLFSP40A

5kHzf40GHz

SLFSP45A

5kHzf45GHz

SLFSP67A

5kHzf67GHz

多通道

通道数

1-3通道

频率范围

10MHz3GHz6GHz12GHz24GHz40GHz45GHz67GHz(各通道可任意组合)

通道间隔离度

80dB

分辨率

0.001Hz

(1) 如无其他说明,本册5kHz 指标均在选件FSP-LF1下取得

频率基准

内部时基参考振荡器老化率(2)

 30天以后  <±0.1ppb/(标称值)

<±1ppm/(标称值)

最初校准精度

±0.01ppm(标称值)

温度效应

±0.05ppm,-20ºC+70ºC(标称值)

(2) 老化率由设计决定,并与OCXO有直接关系。

内部参考输出

频率

10MHz

功率

+10±3dBm,50Ω负载



外部参考输入

输入频率

10MHz

锁定范围

±1ppm

功率

+5±3dBm

阻抗

50Ω

波形

正弦波或方波



频谱纯度技术指标

SSB相位噪声(3)(dBc/Hz)标准配置

频率

偏移

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

50MHz

-114

-133

-143

-152

-152

-152

-152

100MHz

-110

-133

-143

-152

-152

-152

-152

200MHz

-106

-127

-143

-152

-152

-152

-152

1GHz

-92

-112

-140

-148

-148

-153

-153

10GHz

-72

-92

-122

-130

-130

-140

-158

20GHz

-66

-86

-116

-124

-124

-134

-152

40GHz

-60

-80

-108

-118

-118

-128

-146

67GHz

-55

-75

-103

-113

-113

-123

-138

(3)在室温下,输出功率0dBm时测得



SSB相位噪声(4)(dBc/Hz)(选件FSP-ULN002)

频率

偏移

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

50MHz

-114

-133

-156

-163

-163

-165

-165

100MHz

-110

-133

-154

-161

-163

-165

-165

200MHz

-106

-127

-147

-154

-157

-160

-160

1GHz

-92

-112

-140

-148

-148

-155

-160

10GHz

-72

-92

-122

-130

-130

-140

-158

20GHz

-66

-86

-116

-124

-124

-134

-152

40GHz

-60

-80

-108

-118

-118

-128

-146

67GHz

-55

-75

-103

-113

-113

-123

-138

(4)在室温下,输出功率0dBm时测得

谐波(标准配置)

频率范围

输出功率+10dBm

5kHzf10MHz

<-30dBc

10MHzf200MHz

<-50dBc

200MHzf2GHz

<-60dBc

2GHzf20GHz

<-60dBc

20GHzf40GHz

<-55dBc



谐波(选件FSP-LFB002

频率范围

输出功率+10dBm

1MHzf10MHz

<-60dBc

10MHzf200MHz

<-75dBc

200MHzf1GHz

<-75dBc

1GHzf20GHz

<-60dBc

20GHzf40GHz

<-55dBc



分谐波

频率范围

输出功率+10dBm

5kHzf12GHz

<-85dBc

12GHzf24GHz

<-70dBc

24GHzf40GHz

<-65dBc

40GHzf67GHz

<-60dBc



非谐波(5)

频率范围

输出功率0dBm,频偏>3kHz

5kHzf10MHz

<-65dBc

10MHzf250MHz

<-85dBc

250MHzf6GHz

<-85dBc

6GHzf12GHz

<-81dBc

12GHzf24GHz

<-75dBc

24GHzf40GHz

<-70dBc

40GHzf67GHz

<-65dBc

(5)输出功率0dBm,频偏>3kHz下测得



功率技术指标

最大输出功率(标准配置

最大输出功率(dBm

频率

型号

SLFSP03A

SLFSP06A

SLFSP12A

SLFSP24A

SLFSP40A

SLFSP45A

SLFSP67A

多通道

5kHzf10MHz

+15

+15

+15

+15

+15

+15

+15

+15

10MHzf100MHz

+15

+15

+15

+15

+15

+15

+15

+15

100MHzf3GHz

+15

+15

+15

+15

+15

+15

+15

+15

3GHzf6GHz

-

+15

+15

+15

+15

+15

+15

+15

6GHzf12GHz

-

-

+15

+15

+15

+15

+15

+15

12GHzf20GHz

-

-

-

+15

+15

+15

+15

+15

20GHzf24GHz

-

-

-

+13

+13

+13

+13

+13

24GHzf36GHz

-

-

-

-

+13

+13

+13

+13

36GHzf40GHz

-

-

-

-

+13

+13

+12

+13

40GHzf45GHz

-

-

-

-

-

+10

+10

-

45GHzf55GHz

-

-

-

-

-

-

+12

-

55GHzf60GHz

-

-

-

-

-

-

+9

-

60GHzf67GHz

-

-

-

-

-

-

+7

-

最小输出功率(dBm

-120

-120

-120

-120

-120

-110

-90

-

分辨率

0.01dB

幅度切换速度

20ms

最大反向功率

0.5W0 VDC


最大输出功率(选件FSP-HP002

最大输出功率(dBm

频率

型号

SLFSP03A

SLFSP06A

SLFSP12A

SLFSP24A

SLFSP40A

SLFSP45A

SLFSP67A

多通道

5kHzf10MHz

+15

+15

+15

+15

+15

+15

+15

+15

10MHzf100MHz

+20

+20

+20

+20

+20

+20

+18

+18

100MHzf3GHz

+20

+20

+20

+20

+20

+20

+16

+18

3GHzf6GHz

-

+20

+20

+20

+20

+20

+16

+18

6GHzf12GHz

-

-

+20

+20

+20

+20

+16

+18

12GHzf20GHz

-

-

-

+20

+20

+20

+16

+18

20GHzf24GHz

-

-

-

+20

+20

+19

+14

+17

24GHzf36GHz

-

-

-

-

+18

+18

+14

+15

36GHzf40GHz

-

-

-

-

+17

+18

+12

+13

40GHzf45GHz

-

-

-

-

-

+17

+10

-

45GHzf55GHz

-

-

-

-

-

-

+12

-

55GHzf60GHz

-

-

-

-

-

-

+9

-

60GHzf67GHz

-

-

-

-

-

-

+7

-

最小输出功率(dBm

-120

-120

-120

-120

-120

-110

-90

-

分辨率

0.01dB

幅度切换速度

20ms

最大反向功率

0.5W0 VDC







最大输出功率(选件FSP-ULN002+选件FSP-HP002

最大输出功率(dBm

频率

型号

SLFSP03A

SLFSP06A

SLFSP12A

SLFSP24A

SLFSP40A

SLFSP45A

SLFSP67A

多通道

1MHz6)<f10MHz

+15

+15

+15

+15

+15

+15

+15

+10

10MHzf100MHz

+15

+15

+15

+15

+15

+15

+15

+15

100MHzf3GHz

+15

+15

+15

+15

+15

+15

+15

+15

3GHzf6GHz

-

+18

+18

+18

+20

+20

+16

+18

6GHzf12GHz

-

-

+18

+18

+20

+20

+16

+18

12GHzf20GHz

-

-

-

+18

+20

+20

+16

+18

20GHzf24GHz

-

-

-

+18

+20

+19

+14

+17

24GHzf36GHz

-

-

-

-

+18

+18

+14

+15

36GHzf40GHz

-

-

-

-

+17

+18

+12

+13

40GHzf45GHz

-

-

-

-

-

+17

+10

-

45GHzf55GHz

-

-

-

-

-

-

+12

-

55GHzf60GHz

-

-

-

-

-

-

+9

-

60GHzf67GHz

-

-

-

-

-

-

+7

-

最小输出功率(dBm

-120

-120

-120

-120

-120

-110

-90

-

分辨率

0.01dB

幅度切换速度

20ms

最大反向功率

0.5W0 VDC

(6)该指标在选件FSP-LF2下取得


绝对电平精度

频率

输出功率

-20dBm

-70dBm-20dBm

-70dBm

5kHzf10MHz

≤±1.2dB

≤±1.3dB

≤±2.0dB

10MHzf3GHz

≤±0.5dB

≤±0.7dB

≤±2.0dB

3GHzf20GHz

≤±0.5dB

≤±0.9dB

≤±2.5dB

20GHzf40GHz

≤±1.0dB

≤±1.3dB

≤±3.0dB

40GHzf50GHz

≤±1.3dB

≤±1.5dB

≤±3.0dB

50GHzf67GHz

≤±1.8dB

≤±2.0dB

≤±3.0dB









SWR

频率

衰减器状态:10dB

2GHz

1.40:1

2GHzf24GHz

1.50:1

24GHzf40GHz

1.60:1

40GHzf67GHz

2.0:1



脉冲调制技术指标

一般特性

通断比

80dB

最小脉宽

50ns

最小周期

100ns



外部脉冲输入

输入阻抗

直流耦合,高阻

电平逻辑CMOS

3.3V



内部脉冲发生器

方波速率

0.1Hz至10MHz

脉冲周期

50ns10s

脉冲宽度

100ns10s

分辨率

5ns

可调触发延时

5ns10s

电平逻辑CMOS

3.3V



扫描特性

工作模式

步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描

扫描范围

在仪器的指标范围内

驻留时间

20ms10s

时间分辨率

100us

频率切换速度

20ms







通用技术指标

电源要求

85~264VAC,5060Hz,100W

工作温度范围

050ºC

重量

(均不包含保护垫)

单通道

10kg

多通道

双通道16kg

三通道20kg

尺寸

(均不包含保护垫)



单通道

2U88mm* 320mm * 400mm

多通道

2U88mm * 483mm* 559mm深(双通道或三通道各通道低于24GHz时)

3U134mm* 483mm* 559mm深(三通道,输出高于24GHz时)

推荐校准周期

12个月

符合ISO标准

该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准



仪表端口

程控端口

网口 LAN

RJ45接头,LAN连接器提供远程控制功能

串口 RS422

DB9接头,串口通信接口,提供远程控制功能

GPIB接口(选配)

标准GPIB口,提供远程控制功能



输入和输出

调试接口 DEBUG

DB15接头,通过专用连接器可提供功率校准和固件更新功能

外部触发输入 TRIG IN

BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻

内部触发输出 TRIG OUT

BNC-K接头,同步脉冲触发输出

外部10MHz参考输入REF 10MHz IN

BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2+8dBm,阻抗为50Ω,正弦波或方波

内部10MHz参考输出 REF 10MHz OUT

BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω

射频输出 RF OUT

3.5mm(SLFSP12A/SLFSP24A),输出阻抗50Ω

2.92mm(SLFSP40A),输出阻抗50Ω

2.4mmSLFSP45A),输出阻抗50Ω

1.85mmSLFSP67A),输出阻抗50Ω

外部脉冲输入 PULSE IN

BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻

内部脉冲输出 PULSE OUT

BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻







订货信息

主机

型号

描述

SLFSP03A

10MHz-3GHz单通道微波模拟信号源

SLFSP06A

10MHz-6GHz单通道微波模拟信号源

SLFSP12A

10MHz-12GHz单通道微波模拟信号源

SLFSP24A

10MHz-24GHz单通道微波模拟信号源

SLFSP40A

10MHz-40GHz单通道微波模拟信号源

SLFSP45A

10MHz-45GHz单通道微波模拟信号源

SLFSP67A

10MHz-67GHz单通道微波模拟信号源

SLFSP24D

双通道微波模拟信号源

SLFSP420D

SLFSP40D

SLFSP24T

三通道微波模拟信号源

SLFSP4220T

SLFSP4420T

SLFSP40T





选件

型号

描述

FSP-LF1

5kHz-10MHz低频输出

FSP-LF2

1MHz-10MHz低频输出

FSP-ULN002

低频超低相噪选件

FSP-HP002

高功率输出选件

FSP-LFB002

谐波增强抑制选件

典型应用

SLFS-Pro系列超低相噪微波信号源具有杰出的超低相位噪声,多通道相参输出,适用于需要极其纯净射频信号的应用领域



ADC/DAC测试

本振替代

接收机测试

ATE测试

基站测试

计量校准



ADC测试

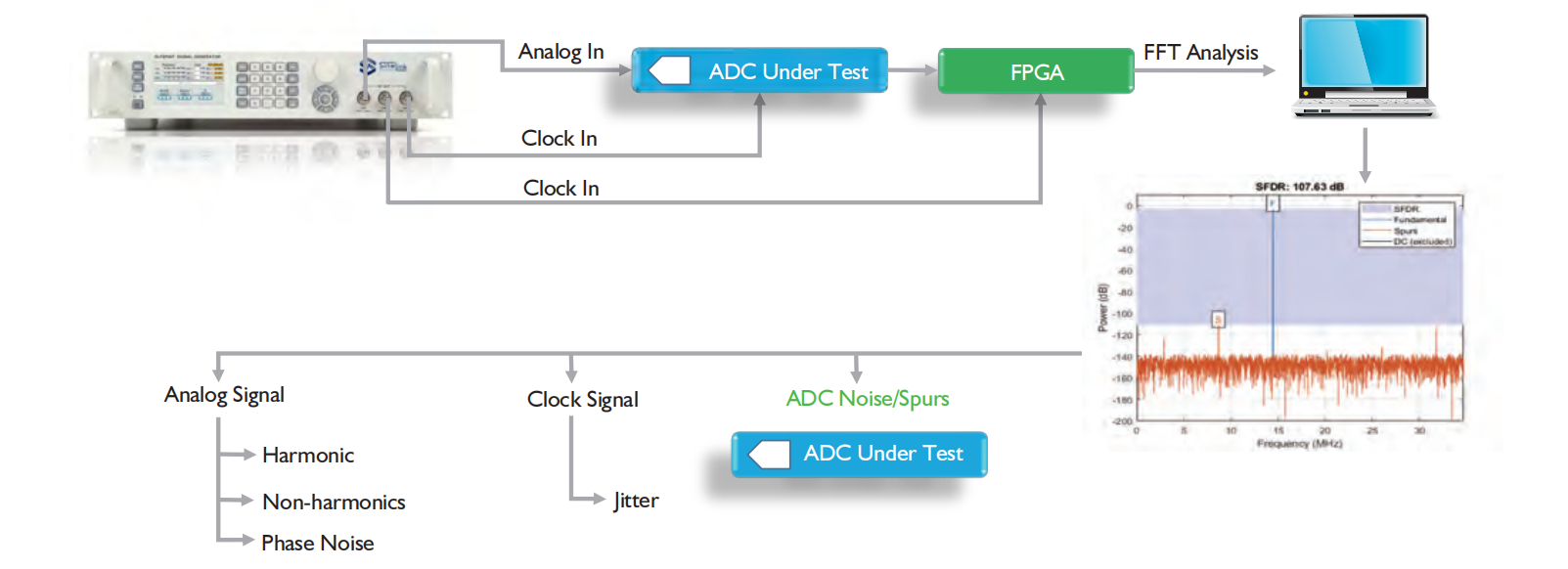

随着ADC的速度越来越快、精度越来越高,为了精确测试ADC的SFDR /ENOB /SNR /THD/ SINAD 等参数,对ADC的输入信号及参考时钟信号有着极为苛刻的要求,保证这两路信号有着极低的相位噪声以及谐波,才能确保测试结果的准确,进而评估ADC的极限性能。

SLFS-Pro系列超低相噪微波信号源具有超低相位噪声,可输出非常纯净的信号,支持多通道相参信号输出,一台仪器同时为ADC提供模拟信号输入和时钟信号输入,一台顶多台,极大地简化仪器连接,提升了ADC 的SFDR/ENOB/SNR/THD/SINAD等参数的测量精度。


DAC测试

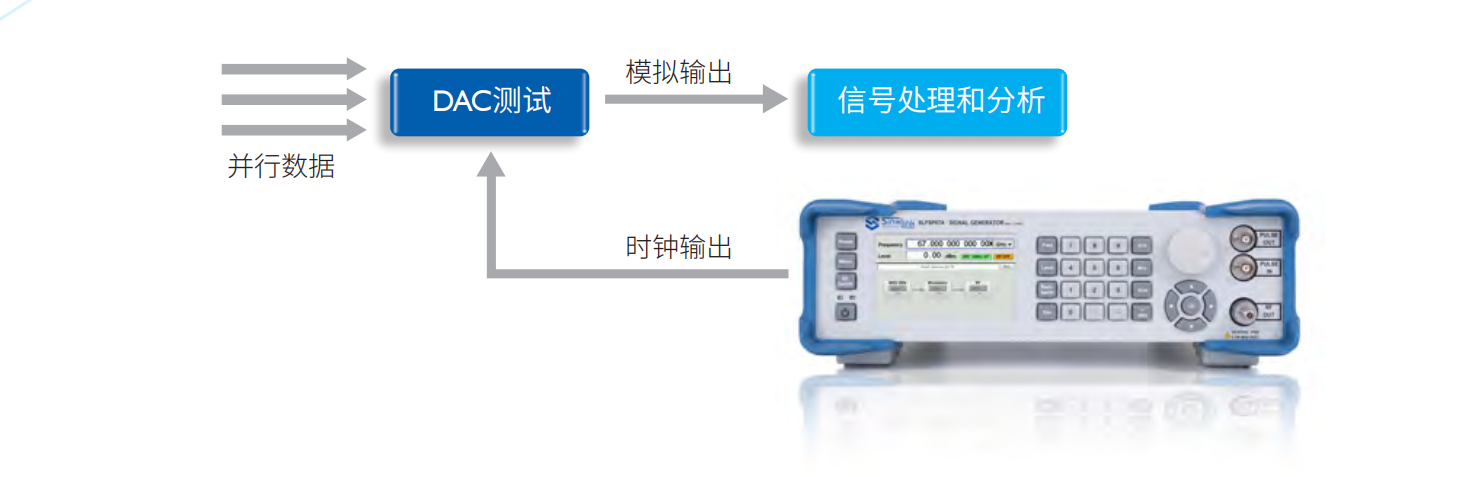

DAC将一串数字信号转换为模拟信号的器件DAC工作需要稳定的时钟输入信号中星联华SLFS-Pro系列信号源可提供业内领先的超低相噪高质量的时钟输出信号,保证了DAC验证的精


本振替代

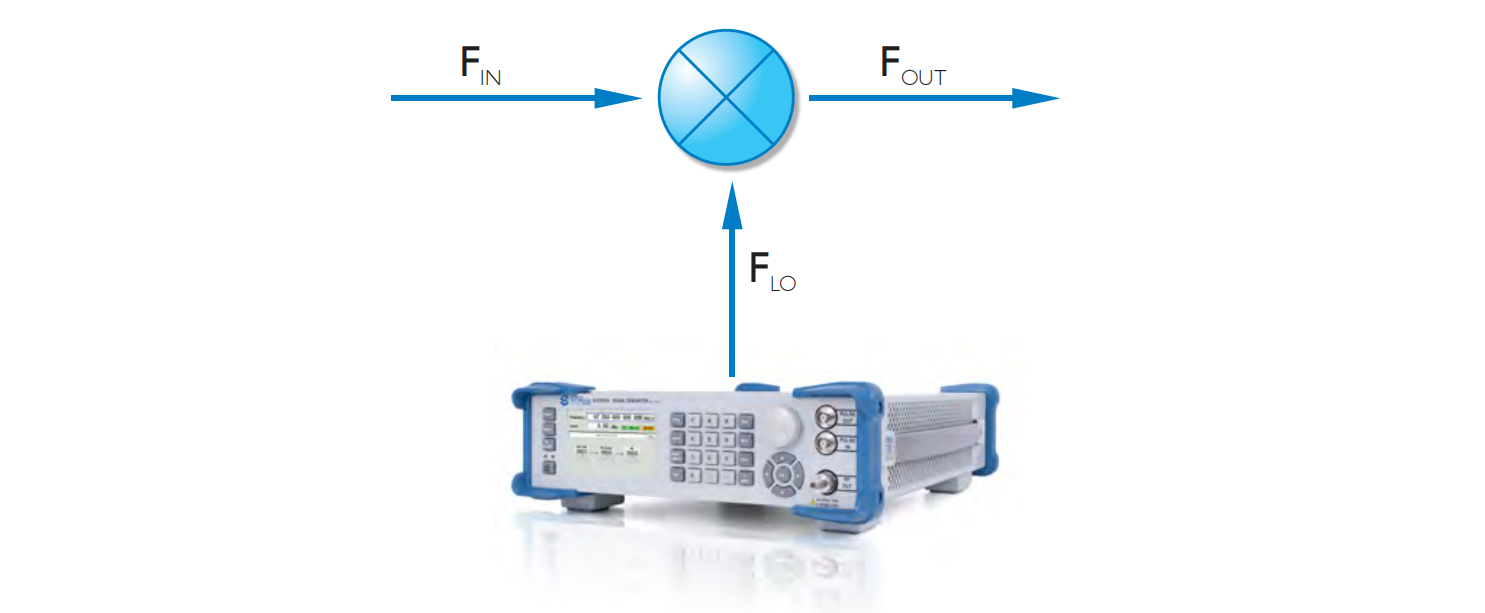

在雷达、通信、基站等射频收发系统中,本振是一个非常关键的信号本振频率的稳定性以及信号的质量对射频系统的性能起到至关重要的作用。在实际的射频收发系统中,本振频率的稳定性需要精确控制在指定的范围内,而频率的短期稳定性考量指标就是相位噪声,为了保证射频系统的性能稳定性和可靠性,本振应该具有超低相位噪声。

例如雷达系统中,本振的相位噪声和频谱纯度是影响雷达性能至关重要的因素,相位噪声好坏会影响雷达探测能力和分辨的准确性如果雷达接收机系统的下变频后信号的相位噪声过大,会掩盖主频附近的微弱信号,导致雷达接收机无法识别运动目标。

SLFS-Pro系列信号源具有业内领先的超低相位噪声可输出非常纯净的高质量的本振信号,为射频收发系统提供稳定本振信号,是作为本振替代的理想选择。
