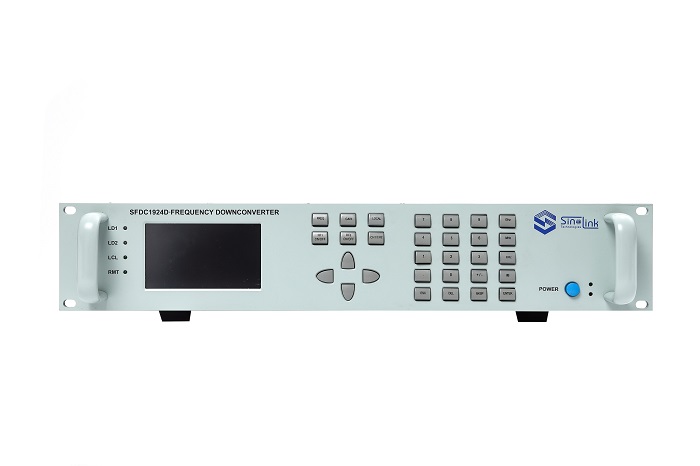

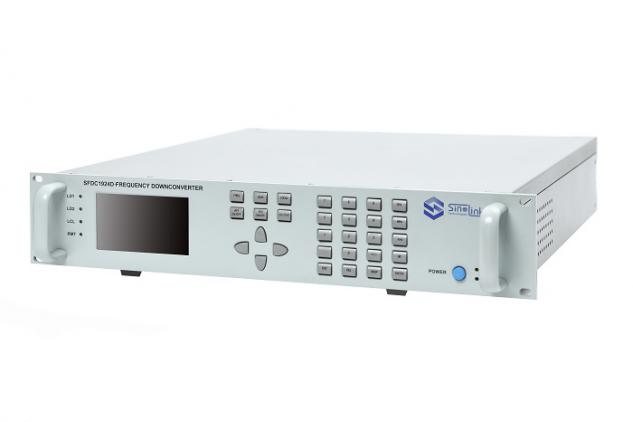

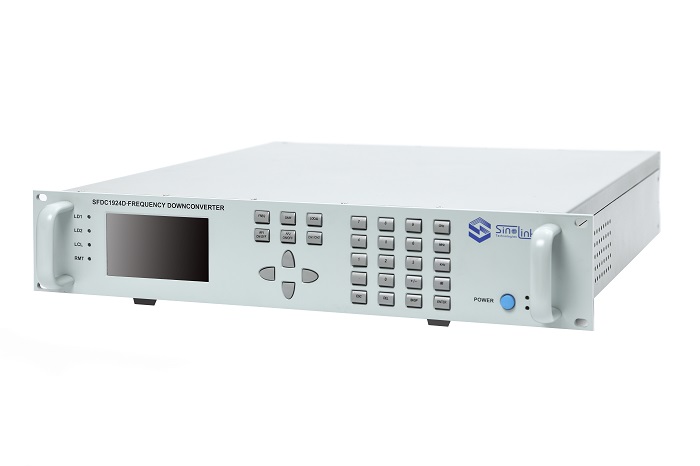

SFDC-C系列微波下变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz,有多种中频和信号带宽可以选择。内置自检及组合报警功能,适于长时间不间断使用,安全可靠。该变频器主要用于卫星通信系统、信号监测系统和频谱管理系统,具有优良的相噪,杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。
SFDC-C系列微波下变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz,有多种中频和信号带宽可以选择。内置自检及组合报警功能,适于长时间不间断使用,安全可靠。该变频器主要用于卫星通信系统、信号监测系统和频谱管理系统,具有优良的相噪,杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。
|
SFDC0204C |
SFDC0408C |
SFDC0818C |
SFDC1826C |
SFDC2640C |
SFDC1840C |
|
输入特性 |
输入频率范围 |
2~4GHz |
4~8GHz |
8~18GHz |
18~26.5GHz |
26.5~40GHz |
18~40GHz |
频率调节步进 |
1Hz |
||||||
最大输入信号功率 |
-30dBm(工作) +10dBm(损坏) |
||||||
输入端本振泄漏电平 |
≤-80dBm |
||||||
输入端口驻波比 |
≤1.4 |
≤1.4 |
≤1.5 |
≤1.5 |
≤1.5 |
≤2.2 |
|
输入阻抗 |
50Ω |
||||||
输出特性 |
输出频率 |
70±20MHz,140±40MHz,1.2±0.25GHz,1.2±0.5GHz,
1.8±1GHz(可选择单个或者多个中频输出) |
|||||
输出P-1功率 |
≥+13dBm |
||||||
输出IM3 |
≤-60dBc (△5MHz,最大增益,输出功率:2*-10dBm) |
||||||
输出阻抗 |
50欧姆 |
||||||
输出端口驻波比 |
≤1.4 |
||||||
中频信号监测 |
-20dBc (典型值) |
||||||
变频特性 |
增益 |
10~45dB |
|||||
增益调节步进 |
0.1dB |
||||||
增益精度 |
≤±1dB |
||||||
增益稳定度 |
≤±0.5dB/天(恒温预热) |
||||||
增益平坦度 |
≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz |
||||||
≤±2dB/全频段 |
|||||||
中频带内变频杂波 |
|||||||
信号相关 |
≤-60dBc(∆f ≤ 1MHz) , ≤-70dBc
(∆f>1MHz) (0dBm输出,不包含中频输出谐波) |
||||||
信号无关 |
≤-70dBm |
||||||
群时延 |
线性: ≤0.03ns/MHz |
||||||
(80%信号带宽) |
抛物线: ≤0.01ns/MHz2 |
||||||
|
抖动: ≤1ns |
||||||
AM/PM转换 |
≤0.1º/dB
(最大增益,0dBm输出) |
||||||
频谱特性 |
不倒置 |
||||||
中频关断特性 |
≥80dB |
||||||
噪声系数(最大增益) |
≤12dB |
≤12dB |
≤15dB |
≤12dB |
≤15dB |
≤15dB |
|
镜频抑制 |
≤-70dBc |
||||||
相位噪声dBc/Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
≤-50@10Hz |
|
≤-80@100Hz |
≤-80@100Hz |
≤-80@100Hz |
≤-75@100Hz |
≤-75@100Hz |
≤-75@100Hz |
||
≤-105@1KHz |
≤-100@1KHz |
≤-95@1KHz |
≤-95@1KHz |
≤-95@1KHz |
≤-95@1KHz |
||
≤-110 @10KHz |
≤-105 @10KHz |
≤-102 @10KHz |
≤-100@10KHz |
≤-100@10KHz |
≤-100@10KHz |
||
≤-110@100KHz |
≤-105@100KHz |
≤-102@100KHz |
≤-100@100KHz |
≤-100@100KHz |
≤-100@100KHz |
||
≤-115@1MHz |
≤-115@1MHz |
≤-108@1MHz |
≤-108@1MHz |
≤-105@1MHz |
≤-105@1MHz |
||
参考特性 |
内部参考频率稳定度 |
±2e-8 (0℃~+50℃,30分钟预热后) |
|||||
内部参考频率精度 |
0.05ppm |
||||||
内部参考输出功率 |
5±2dBm,50Ω,10MHz,正弦波 |
||||||
外部参考输入功率 |
5±2dBm,50Ω,10MHz,正弦波 |
||||||
参考相噪 |
≤-125dBc/Hz@10Hz |
||||||
≤-140dBc/Hz@100Hz |
|||||||
≤-150dBc/Hz@1KHz |
|||||||
≤-155dBc/Hz@10KHz |
|||||||
≤-155dBc/Hz@100KHz |
|||||||
物理特性 |

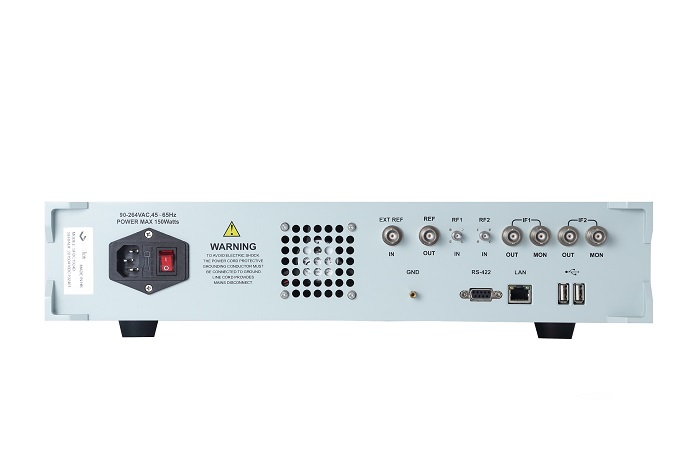

输入输出端口 |
射频输入:2.92mm K-KFD |
|||||
中频输出:SMA-KFD |
|||||||
监测中频输出:SMA-KFD |
|||||||
外部参考输入:BNC female |
|||||||
内部参考输出:BNC female W |
|||||||
控制接口 |
RJ-45(TCP/IP over Ethernet )/RS422 |
||||||
供电 |
AC,176~264VAC,45Hz~65Hz,功耗60W |
||||||
体积/重量 |
2U:483mm*90mm*550mm 15Kg |
||||||
环境 |
工作 |
温度:0℃~+50℃ |
|||||
湿度:最高95% @30°C, 不结露 |
|||||||
高度:3000米 |
|||||||
非工作 |
温度:-30℃~+70℃ |
||||||
湿度:最高95% @40°C, 不结露 |
|||||||
高度:12000米 |
|||||||
振动与冲击:普通公路运输/空运 |
|||||||
|
SFDC-C系列微波下变频器选件信息 |
||
选件名称 |
选件型号 |
说明 |
RF射频输入范围选件 |
SFDC0204C |
射频输入2-4GHz |
SFDC0408C |
射频输入4-8GHz |
|
SFDC0818C |
射频输入8-18GHz |
|
SFDC1826C |
射频输入18-26.5GHz |
|
SFDC2640C |
射频输入26.5-40GHz |
|
SFDC1840C |
射频输入18-40GHz |
|
IF/BW中频/带宽选件 |
SFDC-MA |
中频输出为70±20MHz |
SFDC-MB |
中频输出为140±40MHz |
|
SFDC-MC |
中频输出为1.2±0.25GHz |
|
SFDC-MD |
中频输出为1.2±0.5GHz |
|
SFDC-ME |
中频输出为1.8±1GHz |
|
ATT35选件 |
SFDC-ATT35 |
最大输入信号功率由-30dBm增大到+5dBm |
自检及组合报警选件 |
SFDC-ST |
|
