ST600A系列产品简介:
在频谱监测、宽带雷达、频谱监测和干扰分析等领域常常需要对无线电信号进行采集、存储、分析和回放,根据应用的不同,有的时候还需要对信号进行长时间的记录,信号的采集时间从微妙到毫秒到秒甚至是到小时级别都有需求。
该系统系统可以帮助用户将高达26.5GHz的射频信号直接数字化,根据客户的需求进行实时I/Q的海量数据存贮,最高记录的信号带宽达到110MHz,记录速度高达600MB/s,在110MHz带宽条件下可以记录长达15小时的I/Q数据。可以实现对复杂电磁环境的长时间记录,记录的数据可以通过专门的软件进行分析处理,同时还能够将存储的信号进行射频回放。
本系统采用高性能测试仪器集成而成,技术先进成熟,性能稳定可靠,使用灵活方便,具有友好的人性化用户界面。
ST600A系列产品应用:
雷达/电子侦察/卫星通信
复杂电磁环境
数小时级别的无缝采集回放外场电磁环境
ST600A系列主要特点:
-
1.射频输入输出:1Hz~26.5GHz
-
2.信号带宽:110MHz 以上
-
3.革命性的DPX数字荧光技术
-
4.DANL:-155dBm/Hz@2GHz
-
5.无缝流盘:600MB/s, 16小时以上
-
6.数据文件为NTFS格式,无需转换导出,方便用户使用
-
7.具备大容量数据文件的快速浏览分析功能(SignalOverView软件)
-
8.具有雷达脉冲分析和通用数字调制分析功能
在频谱监测、宽带雷达、频谱监测、干扰分析等领域常常需要对无线电信号进行采集、存储、分析和回放,根据应用的不同,有的时候还需要对信号进行长时间的记录,信号的采集时间从微妙到毫秒到秒甚至是到小时级别都有需求。
该系统可以帮助用户将高达26.5GHz的射频信号直接数字化,根据客户的需求进行实时I/Q的海量数据存贮,最高记录的信号带宽达到110MHz,记录速度高达600MB/s,在110MHz带宽条件下可以记录长达15小时的I/Q数据。可以实现对复杂电磁环境的长时间记录,记录的数据可以通过专门的软件进行分析处理,同时还能够将存储的信号进行射频回放。
本系统采用高性能测试仪器集成而成,技术先进成熟,性能稳定可靠,使用灵活方便,具有友好的人性化用户界面。

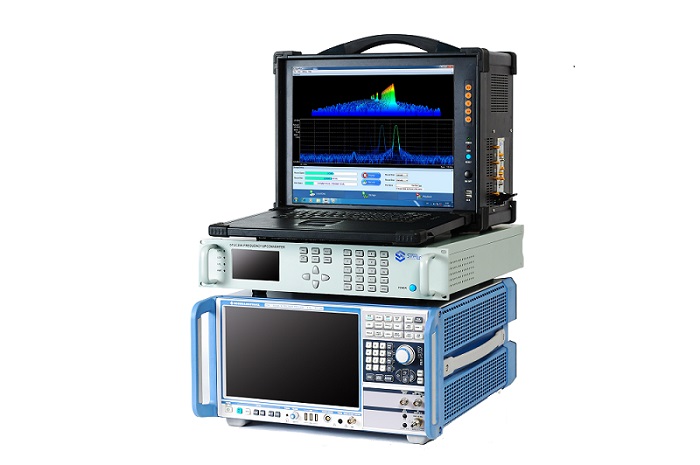

该系统系统是由泰克公司的实时频谱分析仪、中星联华科技的IQ数据记录/回放仪和宽带上变频器及相关配套软件组成的高性能信号采集与回放系统。通过设备内部集成的软件协同,该系统可以执行信号捕获、分析、仿真与回放等重要功能。系统框图如图1所示,系统信号处理流程如下图所示。
革命性的 DPX 数字荧光技术
通过采用 DPX® 频谱处理引擎专利技术,作为系统前端的实时频谱分析仪可以对瞬变事件进行实时分析。由于每秒钟可进行多达 292,000 次频率变换,因此在频域中可显示事件周期最短 10.3 微秒的瞬变。这比传统扫描分析技术的速度快了几个数量级。可以按照事件发生频率在位图式显示中对事件用不同颜色加以标示,提供无可比拟的瞬变信号行为洞悉能力。可在仪器的全频率范围上使用 DPX 频谱处理器进行扫描,支持先前在任何频谱分析仪中不可能获得的宽带瞬变捕获。
高灵敏度信号接收能力
不同于其它信号采集系统,泰克公司的宽带信号采集、分析与回放系统采用高性能实时频谱仪作为射频前端,平均噪声电平在 2GHz 时为 -151
dBm/Hz (-170 dBm/ Hz, 预放开, 典型值),可实现微弱信号的截获和分析。
高保真的信号数字化能力
数据采集方面,采用泰克公司的实时频谱仪内部高性能的ADC芯片和数字信号处理器,记录的I/Q数字信号幅度和相位都是经过实时频谱仪校准的,可以获得最好的信号保真度。
宽频段、大带宽、长时间的信号采集和回放能力
射频信号采集和回放的频率范围最高可达到26.5GHz,连续记录和回放信号的带宽高达110MHz,记录数据容量高达32TB,在110MHz带宽条件下可以记录长达15小时的原始I/Q数据。
强大的信号事后分析软件
SignalVu信号分析软件具备强大的信号分析功能,支持用户对外场测量信号离线进行深入分析。特别适合频谱管理、信号智能和监测应用。可以在频域、相位域、幅度域和调制域中进行时间相关测量,特别适合进行瞬变信号深入分析,包括跳频、脉冲特点、调制切换、稳定时间、带宽变化和间歇性信号。
射频信号的实时回放能力
泰克公司的宽带信号采集、分析与回放系统可以将记录的基带信号进行射频回放,其回放同样是长时间的连续回放,在110MHz带宽条件下同样可以回放长达15小时的射频信号。
