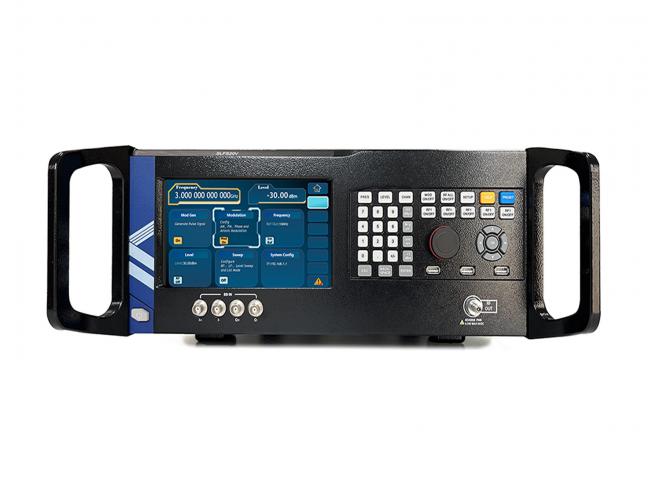

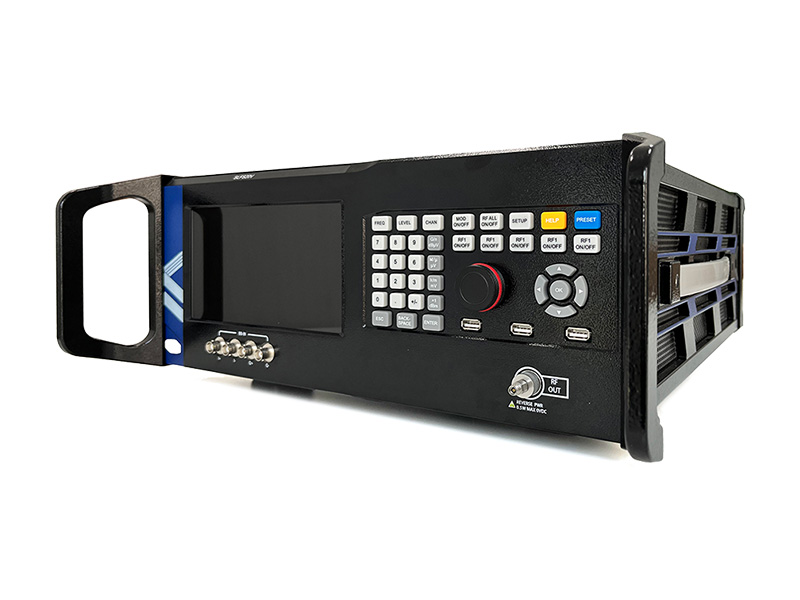

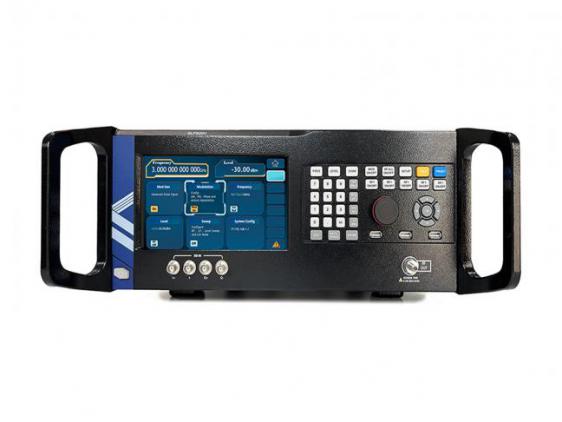

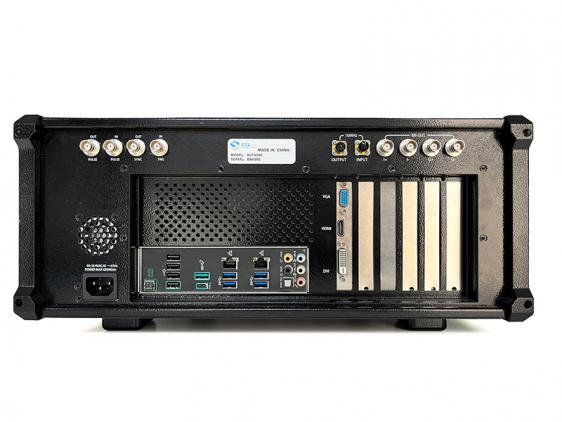

SLVS系列矢量信号源
返回上一级

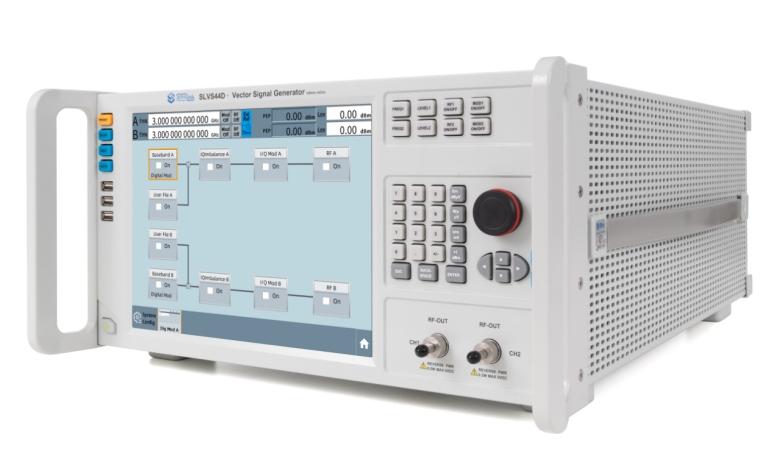

中星联华矢量信号源产品，频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。

应用:通信/生产测试
    SLVS系列矢量信号源特点：
    • 频率范围：100kHz~3/6/12/20/44/50/67GHz
    • 输出功率范围：-120dBm 至+15dBm
    • 内部基带最大调制带宽：2GHz
    • 外部基带最大调制带宽：2GHz
    • 支持数字调制

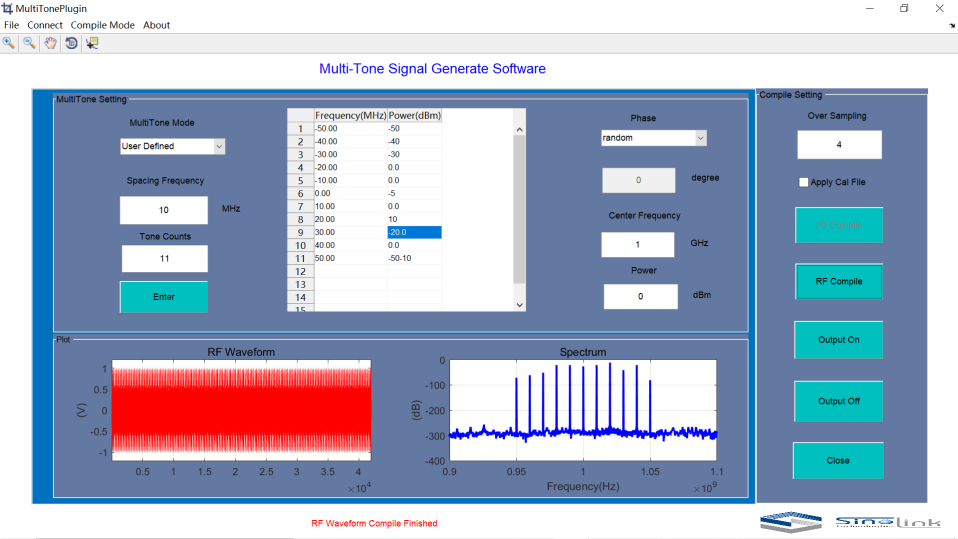

    • 支持多音信号

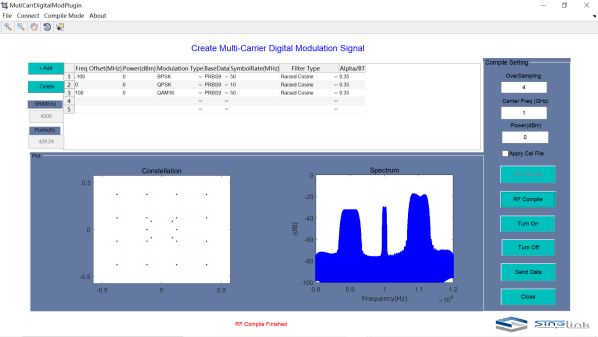

    • 支持多载波数字调制

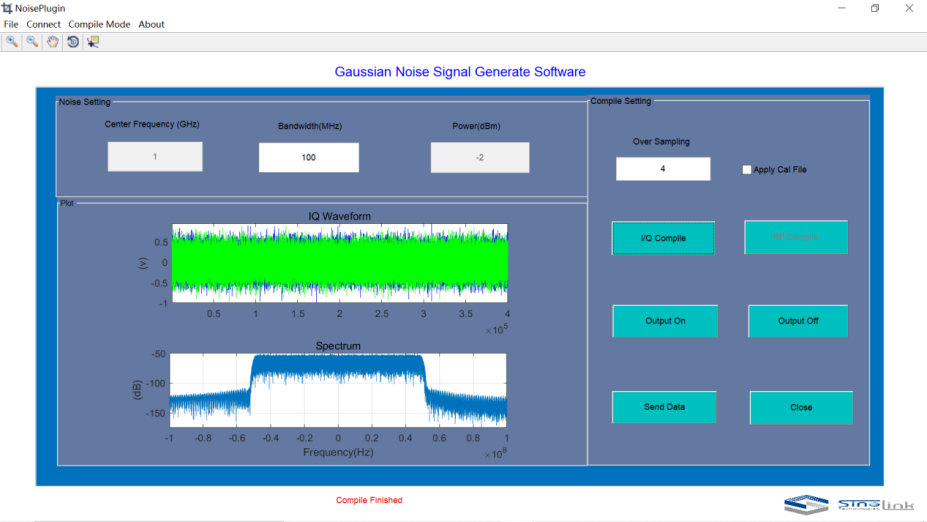

    • 支持高斯噪声
    • 支持跳频信号
    • 超低相噪及杂散

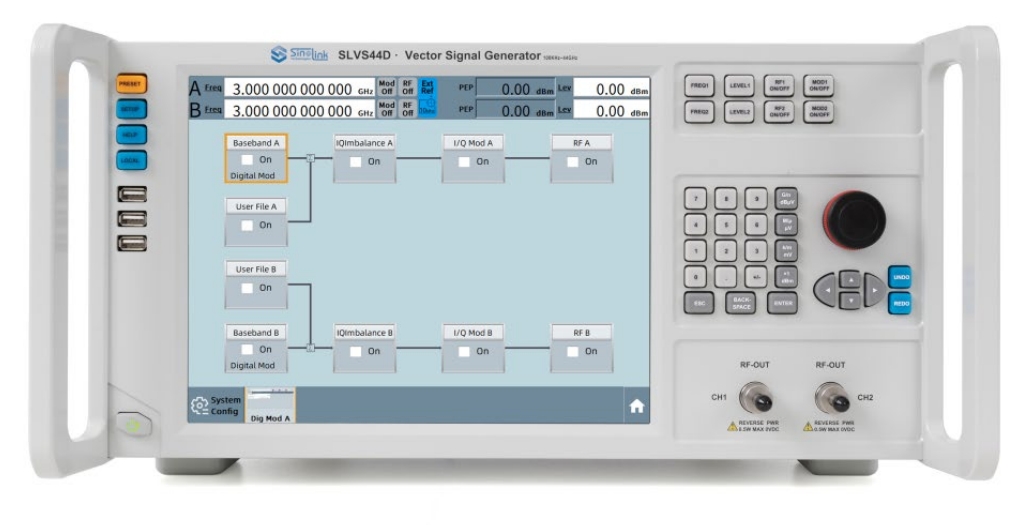

SLVS系列矢量信号源


中星联华矢量信号源产品，频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。



特点

  • 频率范围：100kHz~3/6/12/20/44/50/67GHz
  • 输出功率范围：-120dBm 至+15dBm
  • 内部基带最大调制带宽：2GHz
  • 外部基带最大调制带宽：2GHz
  • 支持数字调制
  • 支持多音信号
  • 支持多载波数字调制
  • 支持高斯噪声
  • 支持跳频信号
  • 超低相噪及杂散

SLVS系列矢量信号源


频率技术指标

频率特性

频率范围

SLVS03A

100kHz≤f≤3GHz，单通道

SLVS06A

100kHz≤f≤6GHz，单通道

SLVS12A

100kHz≤f≤12GHz，单通道

SLVS20A

100kHz≤f≤20GHz，单通道

SLVS44A

100kHz≤f≤44GHz，单通道

SLVS50A

100kHz≤f≤50GHz，单通道

SLVS67A

100kHz≤f≤67GHz，单通道

SLVS03D

100kHz≤f≤3GHz，双通道

SLVS06D

100kHz≤f≤6GHz，双通道

SLVS12D

100kHz≤f≤12GHz，双通道

SLVS20D

100kHz≤f≤20GHz，双通道

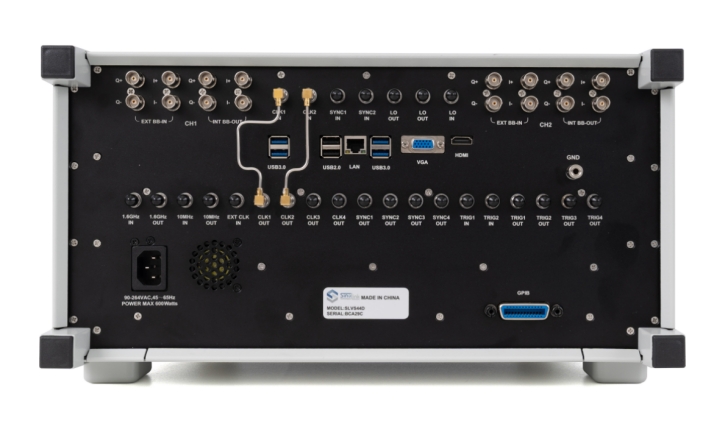

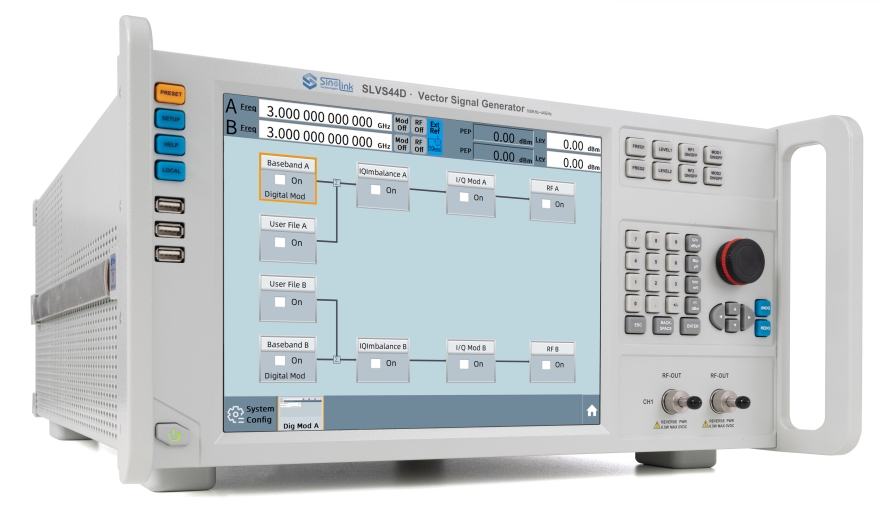

SLVS44D

100kHz≤f≤44GHz，双通道

分辨率

0.001Hz

频率切换速度

≤20ms

时基老化率（典型值）

±5*10-10/天（连续通电30天后）

频率精度(出厂值）

≤±1e-8



功率技术指标

功率特性

最小输出功率*

型号

标配

SLVS03A

-120dBm

SLVS06A

-120dBm

SLVS12A

-120dBm

SLVS20A

-120dBm

SLVS44A

-120dBm

SLVS50A

-100dBm

SLVS67A

-100dBm

SLVS03D

-110dBm

SLVS06D

-110dBm

SLVS12D

-110dBm

SLVS20D

-110dBm

SLVS44D

-110dBm

最大功率（PEP)

频率范围

标配

SLVS03A/SLVS03D

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤3GHz

+15dBm

SLVS06A/SLVS06D

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤6GHz

+15dBm

SLVS12A/SLVS12D

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤6GHz

+15dBm

6GHz＜f≤12GHz

+15dBm

SLVS20A/SLVS20D

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤6GHz

+15dBm

6GHz＜f≤12GHz

+15dBm

12GHz＜f≤20GHz

+15dBm

SLVS44A/SLVS44D

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤6GHz

+15dBm

6GHz＜f≤12GHz

+15dBm

12GHz＜f≤20GHz

+15dBm

20GHz＜f≤40GHz

+13dBm

40GHz＜f≤44GHz

+5dBm

SLVS50A

100kHz≤f≤10MHz

+13dBm

10MHz＜f≤6GHz

+15dBm

6GHz＜f≤12GHz

+15dBm

12GHz＜f≤20GHz

+15dBm

20GHz＜f≤40GHz

+13dBm

40GHz＜f≤50GHz

+10dBm

SLVS67A

100kHz≤f≤10MHz

+13dBm

50MHz＜f≤6GHz

+15dBm

6GHz＜f≤12GHz

+15dBm

12GHz＜f≤20GHz

+15dBm

20GHz＜f≤40GHz

+13dBm

40GHz＜f≤50GHz

+10dBm

50GHz＜f≤60GHz

+9dBm

60GHz＜f≤67GHz

+5dBm

功率精确度

频率

功率

-120dBm＜P≤-70dBm

-70dBm＜P≤-20dBm

-20dBm＜P

标配

100KHz≤f＜10MHz

≤±2.0dB

≤±1.3dB

≤±1.0dB

10MHz≤f＜20GHz

≤±2.5dB

≤±1.0dB

≤±0.5dB

20GHz≤f＜40GHz

≤±3.0dB

≤±1.5dB

≤±1.0dB

40GHz≤f≤67GHz

≤±3.0dB

≤±2.0dB

≤±1.5dB

功率分辨率

0.01dB

功率温度稳定性

0.02dB/℃（典型值）

输出阻抗

50Ω（额定值）

源驻波比VSWR

100kHz≤f≤2GHz    ＜1.40：1@衰减器衰减10dB

2GHz＜f≤20GHz    ＜1.50：1@衰减器衰减10dB

20GHz＜f≤44GHz    ＜1.80：1@衰减器衰减10dB

44GHz＜f≤67GHz    ＜2.0：1@衰减器衰减10dB

最大反向功率

0.5W（0V DC）（额定值）

* 双通道时最小输出功率

-110dBm



频谱纯度技术指标

频谱纯度

谐波

输出功率：10dBm

频率

标配

100kHz≤f≤10MHz

＜-30dBc

10MHz＜f≤200MHz

＜-40dBc

200MHz＜f≤24GHz

＜-50dBc

分谐波

输出功率：10dBm

10MHz≤f≤2GHz

＜-85dBc

2GHz＜f≤10GHz

＜-80dBc

10GHz＜f≤20GHz

＜-70dBc

20GHz＜f≤44GHz

＜-65dBc

44GHz＜f≤67GHz

＜-60dBc

非谐波

输出功率：0dBm

频率

标配

超低相噪选件

100kHz≤f≤10MHz

＜-65dBc

＜-65dBc

10MHz＜f≤6GHz

＜-75dBc

＜-85dBc

6GHz＜f≤12GHz

＜-70dBc

＜-80dBc

12GHz＜f≤24GHz

＜-65dBc

＜-75dBc

24GHz＜f≤40GHz

＜-60dBc

＜-70dBc

40GHz＜f≤67GHz

＜-55dBc

＜-65dBc

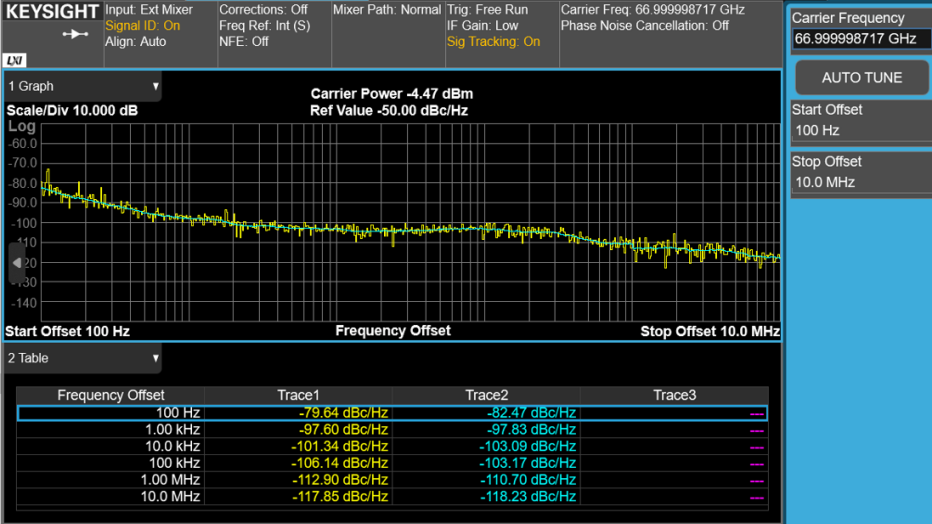

相位噪声dBc/Hz

输出功率：10dBm

频率/频偏

10Hz

100Hz

1kHz

10kHz

20kHz

1MHz

10MHz

标配

1GHz

-

-105

-130

-138

-138

-138

-145

5GHz

-

-92

-120

-124

-124

-126

-145

10GHz

-

-86

-115

-120

-120

-120

-140

20GHz

-

-80

-106

-114

-114

-114

-134

40GHz

-

-75

-95

-105

-105

-110

-120

67GHz

-

-70

-90

-100

-100

-105

-115

超低相噪选件

1GHz

-88

 -108

-135

-146

-146

-154

-155

5GHz

-78

 -98

-127

-136

-136

-146

-150

10GHz

-72

 -92

-122

-130

-130

-140

-155

20GHz

-66

 -86

-116

-124

-124

-133

-149

40GHz

-60

 -80

-110

-117

-117

-127

-143

67GHz

-55

 -75

-105

-112

-112

-122

-135


调制特性


工作模式

内部基带IQ或外部基带IQ

最大调制带宽

2GHz

调制带宽频率响应平坦度

≤±1.2dB (2GHz带宽，典型值）

EVM

≤2% 符号速率400Msym/s，QPSK @20GHz

存储深度

512Msa（标准） 1GSa /2Gsa 可选择

扫描模式

步进扫描、列表扫描、功率扫描

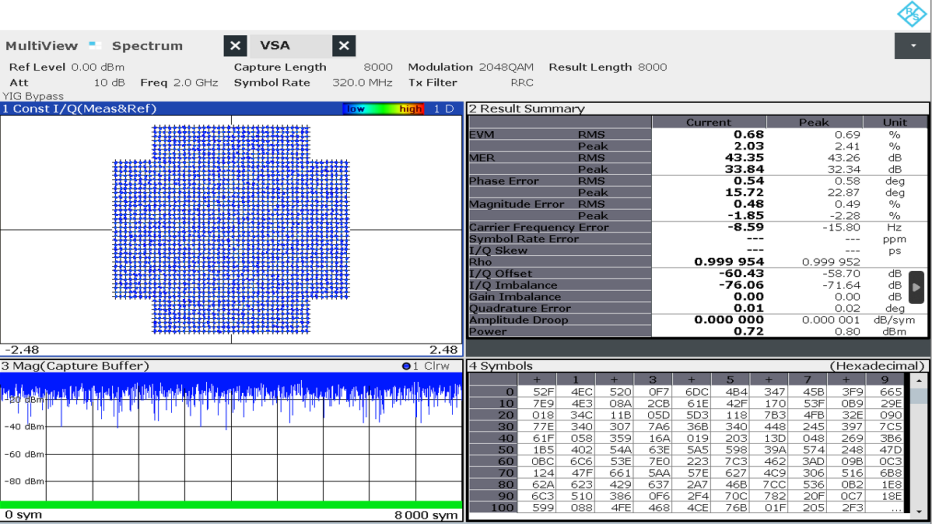

2GHz  2048QAM 符号速率320MHz EVM


内外参考特性

参考特性

具有内外 10MHz 参考切换功能

内部参考频率稳定度

±2e-8     0℃～+50℃

外部参考输入功率

5dBm±3dBm

内部参考输出功率

+10dBm±3dB



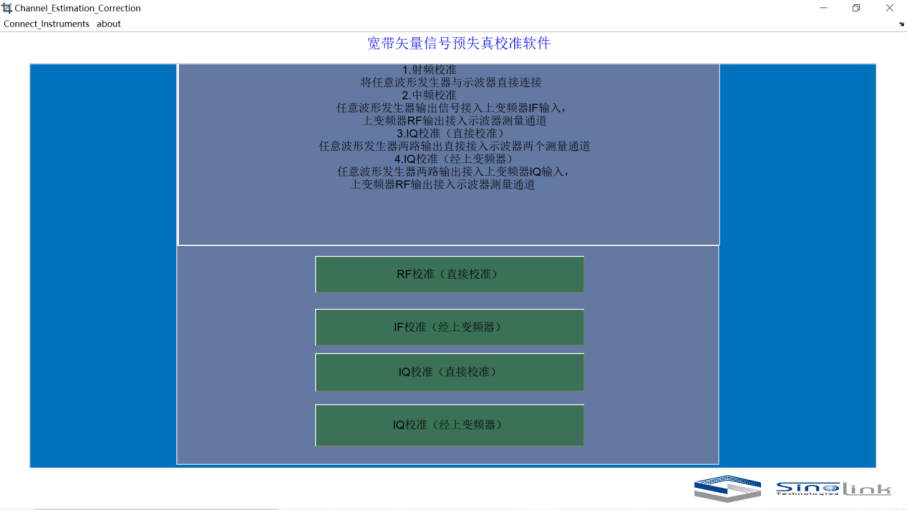

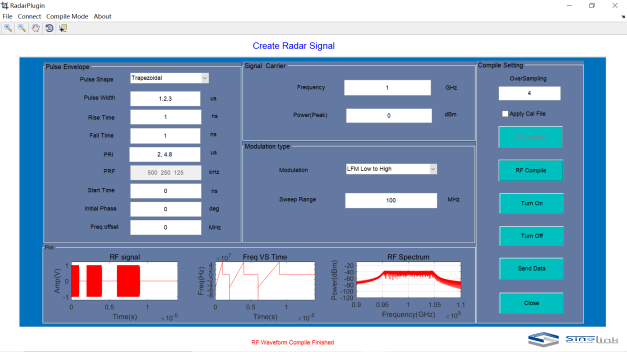

主要功能软件

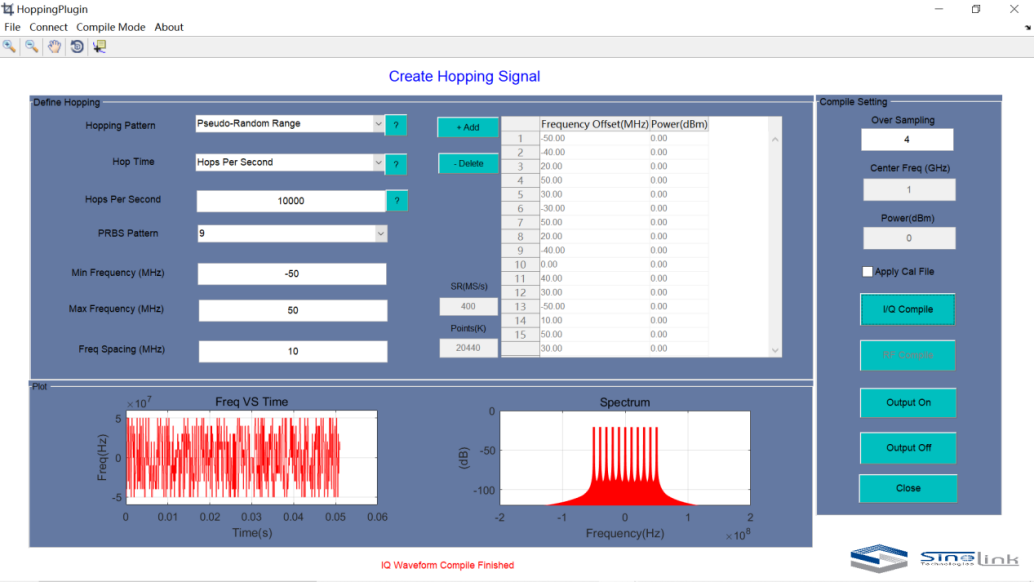

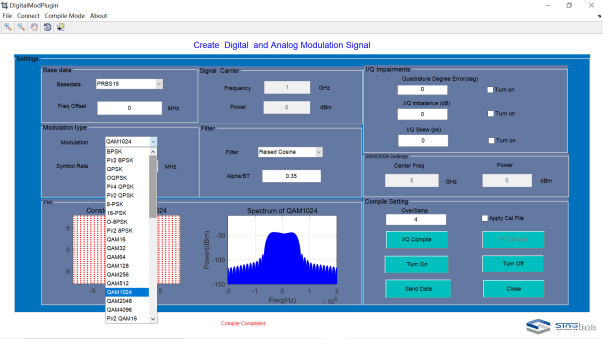

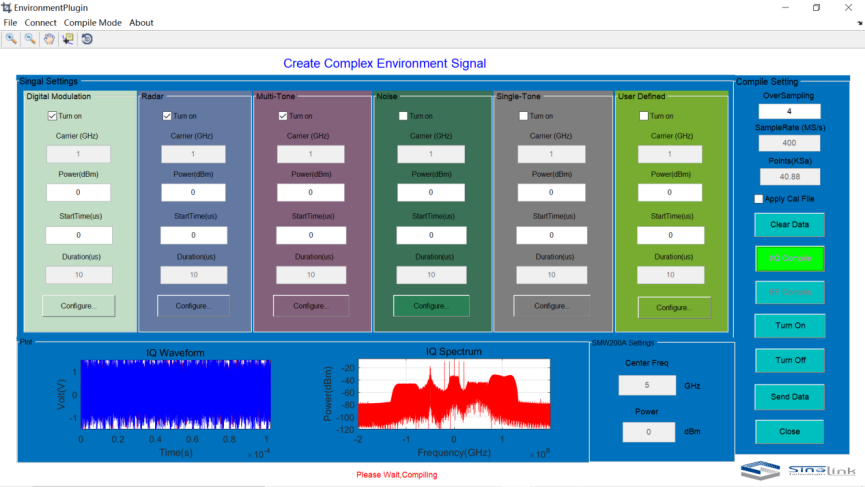

调制信号：通用数字调制、多载波数字调制、OFDM、5G NR、多音信号、高斯噪声、单音信号、复杂电磁环境、跳频信号、模拟调制。

任意波文件：普通文件导入播放，多载波文件，多序列文件等导入播放


详见产品手册

一般特性

一般参数

供电

90~264V AC, 45~65Hz

工作温度

0至55℃

存储温度

-40至70℃

相对湿度

20%～80% (+30℃)

推荐校准周期

36个月

ISO认证

该仪器由ISO9001认证单位生产制造，符合质量体系要求

尺寸

SLVS03A/SLVS06A/SLVS12A/SLVS20A/SLVS44A/SLVS50A：宽*高*深  448*132*425

SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：宽*高*深  450*220*583

功耗

SLVS03A/SLVS06A/SLVS12A/SLVS20A：≤250W

SLVS44A/SLVS50A/SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：≤400W




选件

选件编号

名称

功能与性能要求

VS-PN002

超低相噪选件

优化相位噪声

VS-BB200

200MHz 调制带宽

内部调制带宽为 200MHz

VS-BB500

500MHz调制带宽

内部调制带宽为 500MHz

VS-BB1000

1GHz调制带宽

内部调制带宽为 1GHz

VS-BB2000

2GHz调制带宽

内部调制带宽为 2GHz

VSD-BB200

通道2调制带宽200MHz

通道 2 内部调制带宽为 200MHz

VSD-BB500

通道2调制带宽500MHz

通道 2 内部调制带宽为 500MHz

VSD-BB1000

通道2调制带宽1GHz

通道 2 内部调制带宽为 1GHz

VSD-BB2000

通道2调制带宽2GHz

通道 2 内部调制带宽为 2GHz

VSD-C001

相干扩展功能

实现相位相干输入输出接口连接

VS-M001

数字调制功能

支持数字调制功能

VS-M002

多音调制功能

实现多音调制功能

VS-M003

脉冲信号功能

脉内线性调频、巴克码等功能

VS-M004

加性高斯白噪声

产生功能 支持纯噪声发生、加性高斯白噪声（AWGN）及连续波干扰功能

VS-M005

多载波信号产生功能

实现多载波信号输出

VS-M006

跳频信号产生功能

实现跳频信号产生功能

VS-M007

模拟调制功能

增加模拟调制功能，包括 AM,FM,ΦM

VS-M008

ARB：任意波形文件播放功能

按特定格式播放用户文件

VS-M009

ARB：序列文件播放功能

实现将一个或者多个文件按序列播放或者按外部触发播放，并 可调节触发延迟

VS-M010

ARB：多载波文件播放功能

实现多信号文件载波聚合功能

VS-M011

AR：多段序列文件播放功能

实现多信号文件序列播放及触发功能

VS-M012

PDW 脉冲描述字功能

实现本地文件和实时两种模式的脉冲序列字播放功能

VS-M013

复杂电磁环境生成功能

实现数字调制，跳频，多音的载波聚合功能

VS-M014

5G NR

实现5G NR调制功能

VS-M015

OFDM

实现自定义的OFDM功能

VS-M017

WIFI信号

2.4G 11b/g/n/ax ,5G 11a/ac/ax等WiFi协议 ,支持多信道WiFi信号拼接，调节带宽/幅值,支持WiFi信号占空比调节

VS-M018

蓝牙信号

支持多个蓝牙信号固定信道同时播放，支持多个蓝牙信号播放且跳频信道可控 ,支持低功耗蓝牙模式

VS-P001

模拟脉冲调制功能

增加脉冲调制功能，最小脉宽 50ns

VS-P002

模拟窄脉冲调制功能

增加脉冲调制功能，最小脉宽 20ns

VS-S001

功率扫描功能

增加功率扫描功能

VS-C001

存储容量

存储容量1GSa

VS-C002

存储容量

存储容量2GSa
