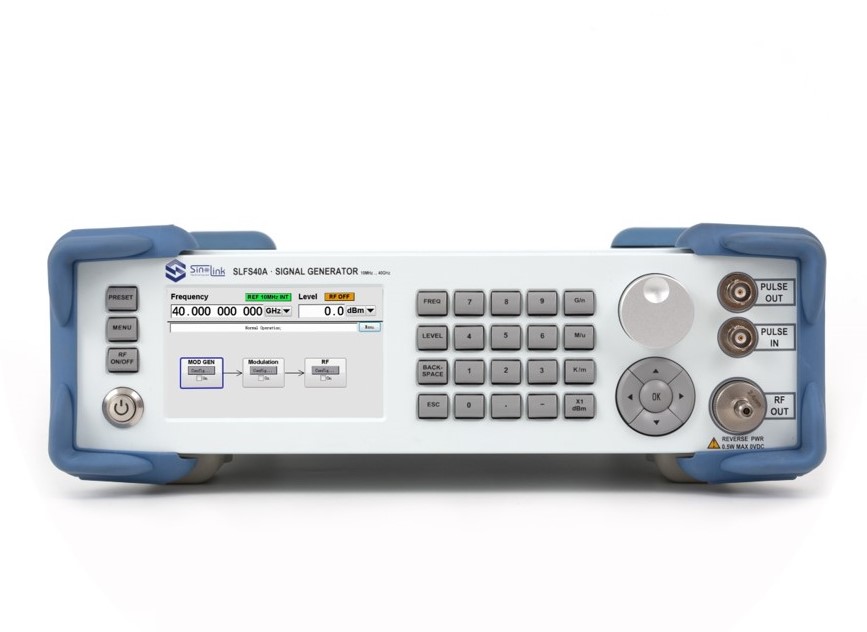

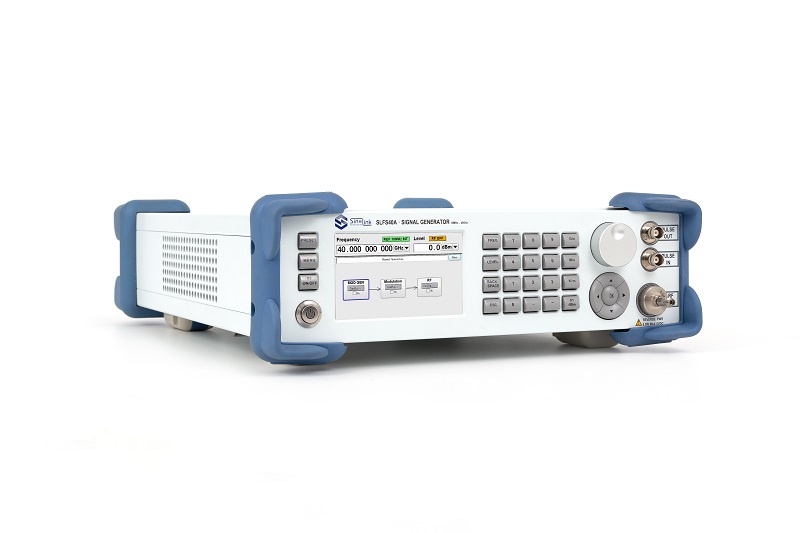

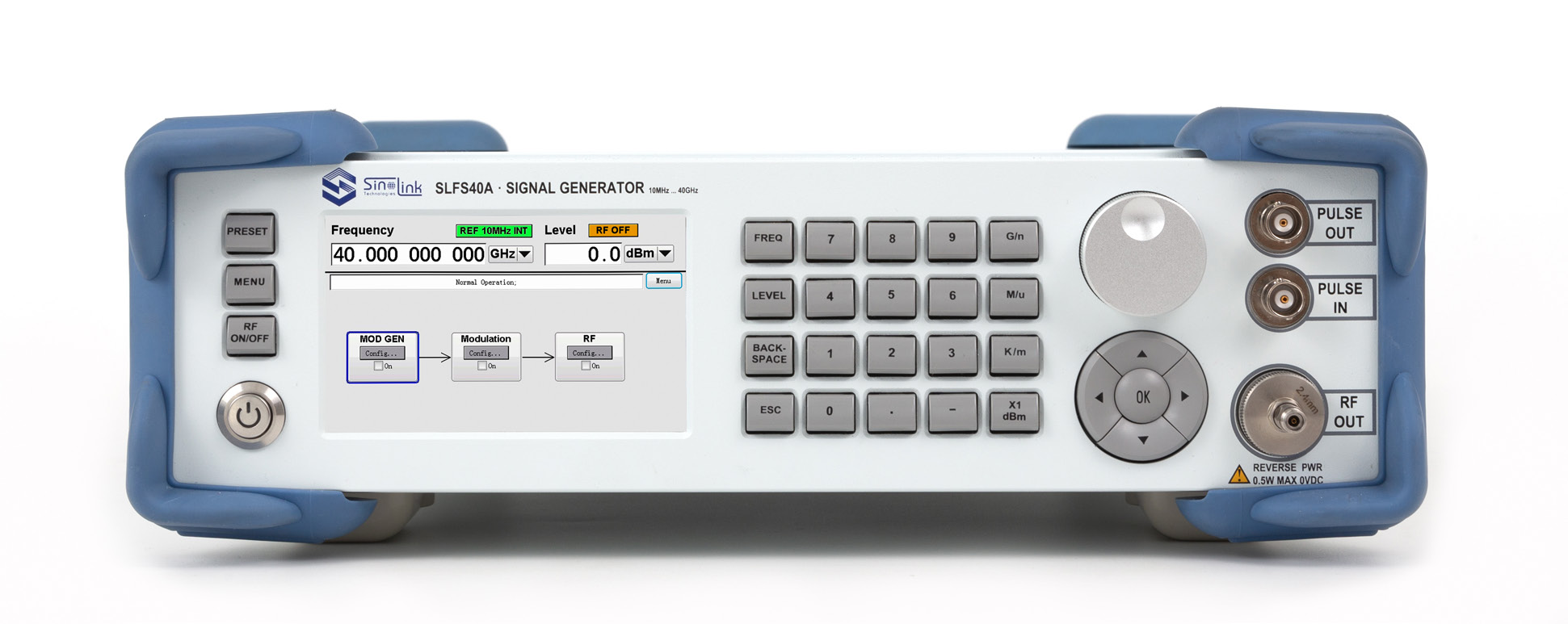

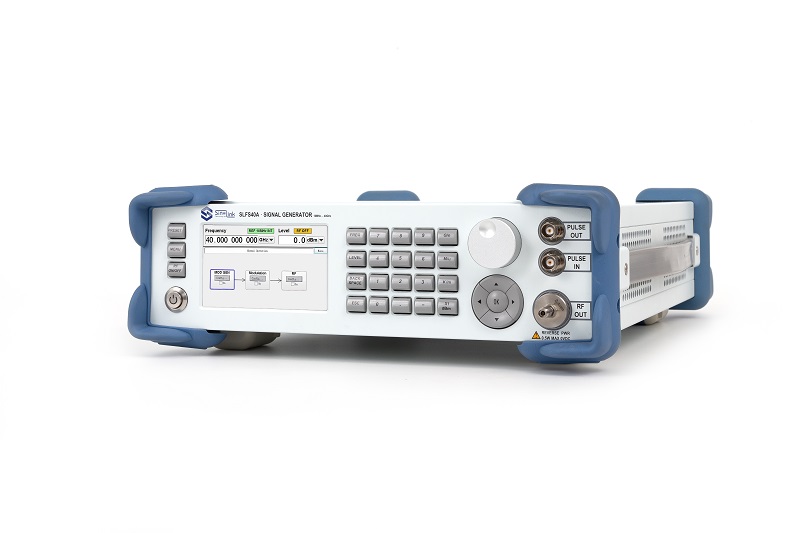

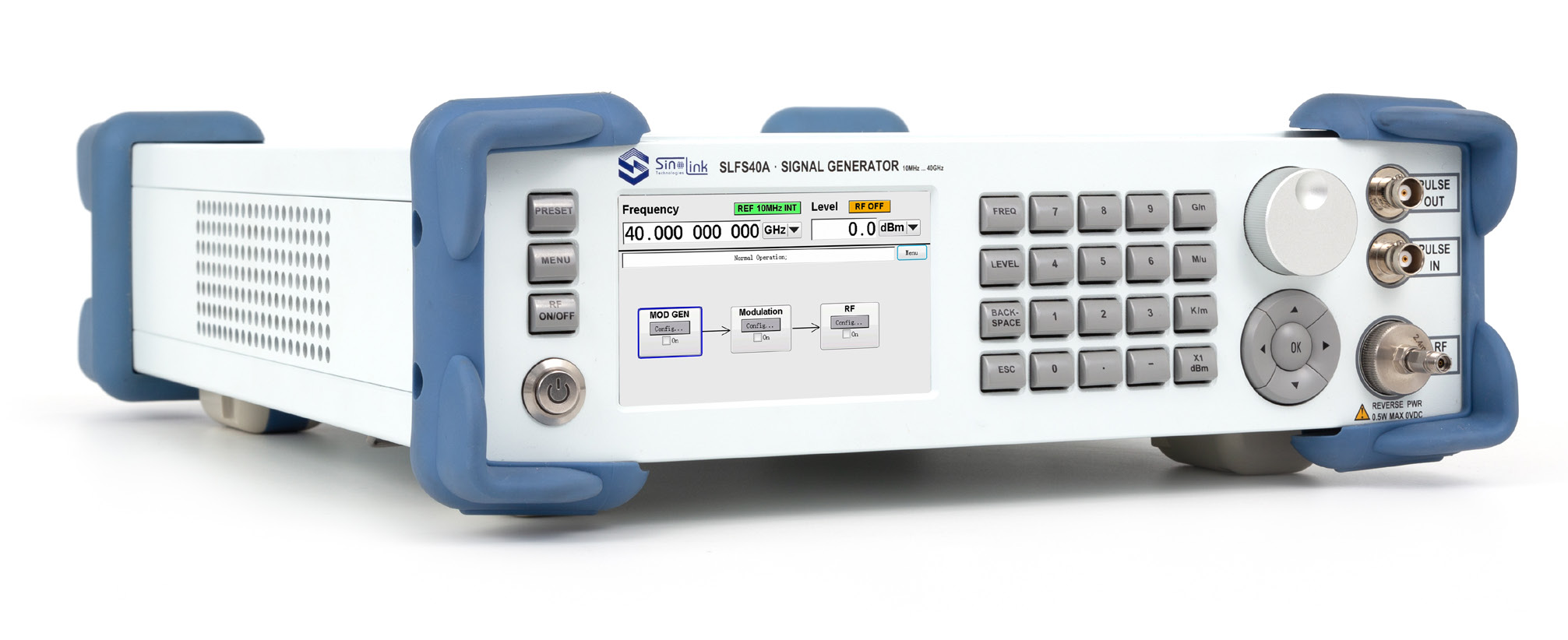

SLFS系列微波模拟信号源
返回上一级

SLFS系列微波模拟信号源是一款超低相噪,高功率、多通道输出的微波信号源,该产品频率覆盖从9kHz至12、24、40、45和67GHz,频率分辨率低至0.001Hz,并具备窄脉冲调制功能,可实现多通道相参信号输出,单机最高可支持8个通道,每通道频率、功率独立可调,亦可联动调节,支持相位可调,支持双音信号输出。SLFS系列微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,是一款性价比极高的微波模拟信号源。

应用:研发用低相噪信号源/本振替代/元器件测试/接收机灵敏度测试/微波光子/相控阵天线测试/低轨卫星
    SLFS系列微波模拟信号源特点:
  • • 平衡产品性能和购入预算
  • • 最大输出功率:>+20dBm (典型值,@10GHz)
  • • 相位噪声<-115dBc/Hz(典型值,10GHz,1kHz 偏移)
  • • 多通道相参输出
  • • 具备窄脉冲调制功能,最小脉宽 50ns
  • • 高度集成,体积小巧

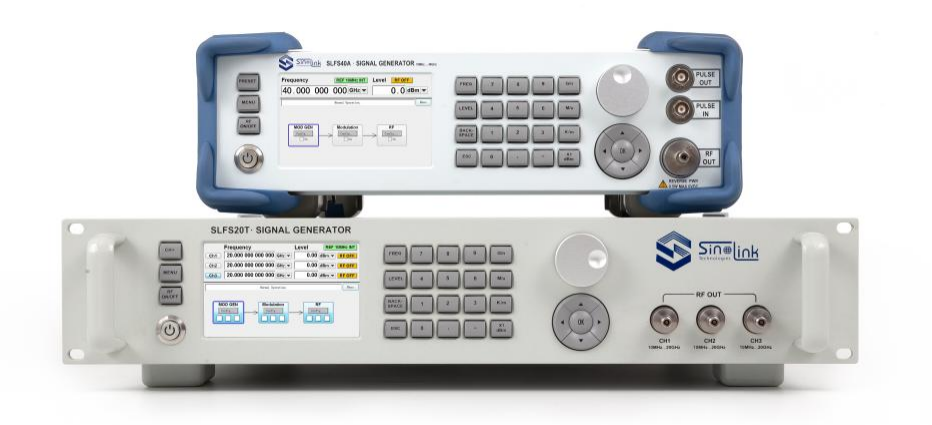

SLFS系列微波模拟信号源


SLFS系列微波模拟信号源是一款超低相噪,高功率、多通道输出的微波信号源,该产品频率覆盖从9kHz至12、24、40、45和67GHz,频率分辨率低至0.001Hz,并具备窄脉冲调制功能,可实现多通道相参信号输出,单机最高可支持8个通道,每通道频率、功率独立可调,亦可联动调节,支持相位可调,支持双音信号输出。SLFS系列微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,是一款性价比极高的微波模拟信号源。




特点:

  • • 平衡产品性能和购入预算
  • • 最大输出功率:>+20dBm (典型值,@10GHz)
  • • 相位噪声<-115dBc/Hz(典型值,10GHz,1kHz 偏移)
  • • 多通道相参输出
  • • 具备窄脉冲调制功能,最小脉宽 50ns
  • • 高度集成,体积小巧

  • 应用:

    研发用低相噪信号源

    本振替代

    元器件测试

    接收灵敏度测试








    SLFS系列微波模拟信号源


    频率技术指标

    频率范围



    型号

    频率范围

    单通道

    SLFS12A

    10MHzf12GHz

    SLFS24A

    10MHzf24GHz

    SLFS40A

    10MHzf40GHz

    SLFS45A

    10MHzf45GHz

    SLFS67A

    10MHzf67GHz

    多通道

    通道数

    2-3通道(单机可扩展为8通道)

    频率范围

    10MHz至12GHz、24GHz、40GHz、45GHz、67GHz(各通道可任意组合)

    通道间隔离度

    80dB

    分辨率

    0.001Hz


    频率基准


    内部时基参考振荡器老化率(1)

     30天以后<±1ppm/年(标称值)

    最初校准精度

    ±0.01ppm(标称值)

    温度效应

    ±0.05ppm,-20至+70ºC(标称值)

    (1) 老化率由设计决定,并与OCXO有直接关系。


    内部参考输出


    频率

    10MHz

    功率

    +10±1dBm,50Ω负载


    外部参考输入


    输入频率

    10MHz

    锁定范围

    ±1ppm

    功率

    +5±3dBm

    阻抗

    50Ω

    波形

    正弦波或方波


    扫描特性


    工作模式

    步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描

    扫描范围

    在仪器的频率范围内

    驻留时间

    20ms至10s

    时间分辨率

    100us

    频率切换速度

    20ms


    功率技术指标

    输出参数

    最大输出功率(dBm)

    频率

    型号

    SLFA12A

    SLFS24A

    SLFS40A

    SLFS45A

    SLFS67A

    多通道

    9kHz2)f100MHz

    ≥+15

    ≥+15

    ≥+15

    ≥+15

    ≥+15

    ≥+15

    100MHz<f12GHz

    ≥+18

    ≥+18

    ≥+18

    ≥+18

    ≥+16

    ≥+18

    12GHz<f20GHz

    -

    ≥+18

    ≥+18

    ≥+18

    ≥+16

    ≥+18

    20GHz<f24GHz

    -

    ≥+18

    ≥+17

    ≥+17

    ≥+14

    ≥+17

    24GHz<f36GHz

    -

    -

    ≥+15

    ≥+15

    ≥+14

    ≥+15

    36GHz<f40GHz

    -

    -

    ≥+13

    ≥+13

    ≥+12

    ≥+13

    40GHz<f45GHz

    -

    -

    -

    ≥+13

    ≥+10

    -

    45GHz<f55GHz

    -

    -

    -

    -

    ≥+12

    -

    55GHz<f60GHz

    -

    -

    -

    -

    ≥+9

    -

    60GHz<f67GHz

    -

    -

    -

    -

    ≥+7

    -

    最小输出功率(dBm)

    -120

    -120

    -110

    -90

    -90

    -

    分辨率

    0.01dB

    幅度切换速度

    20ms

    最大反向功率

    0.5W,0 VDC

    (2) 如无其他说明,本册9kHz 指标均在在选件SLFS-LF下取得

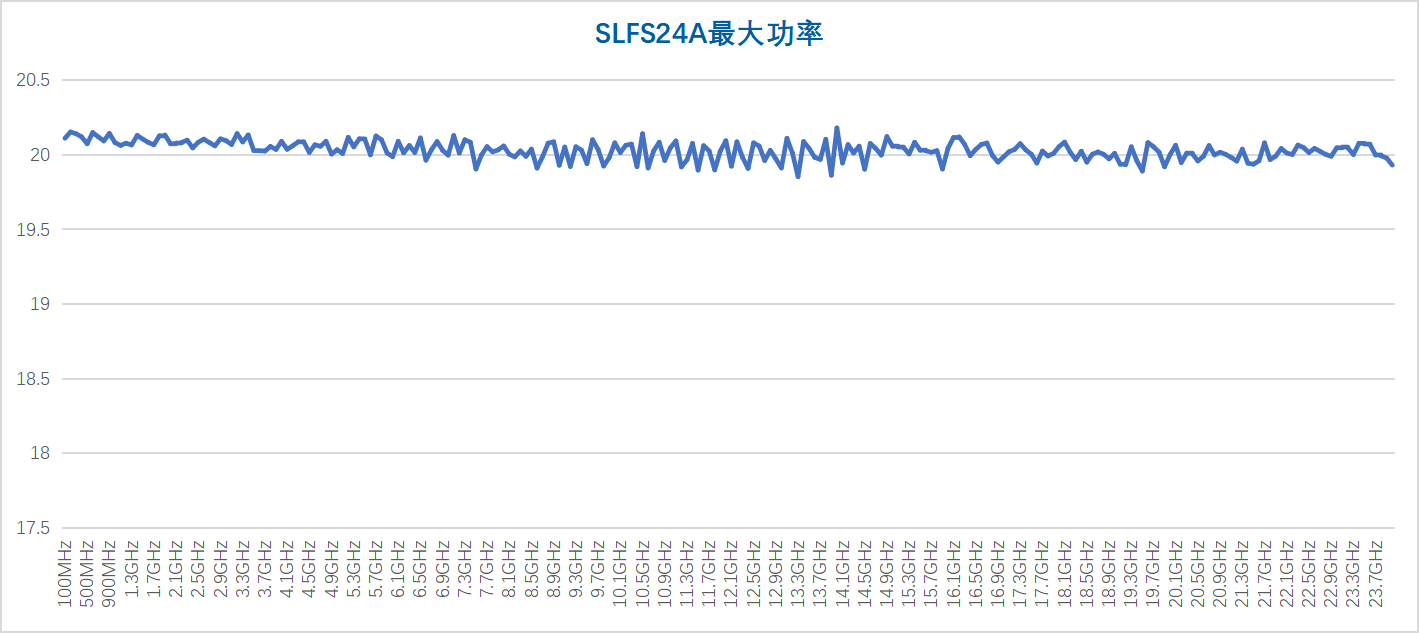

    SLFS24A最大输出功率图

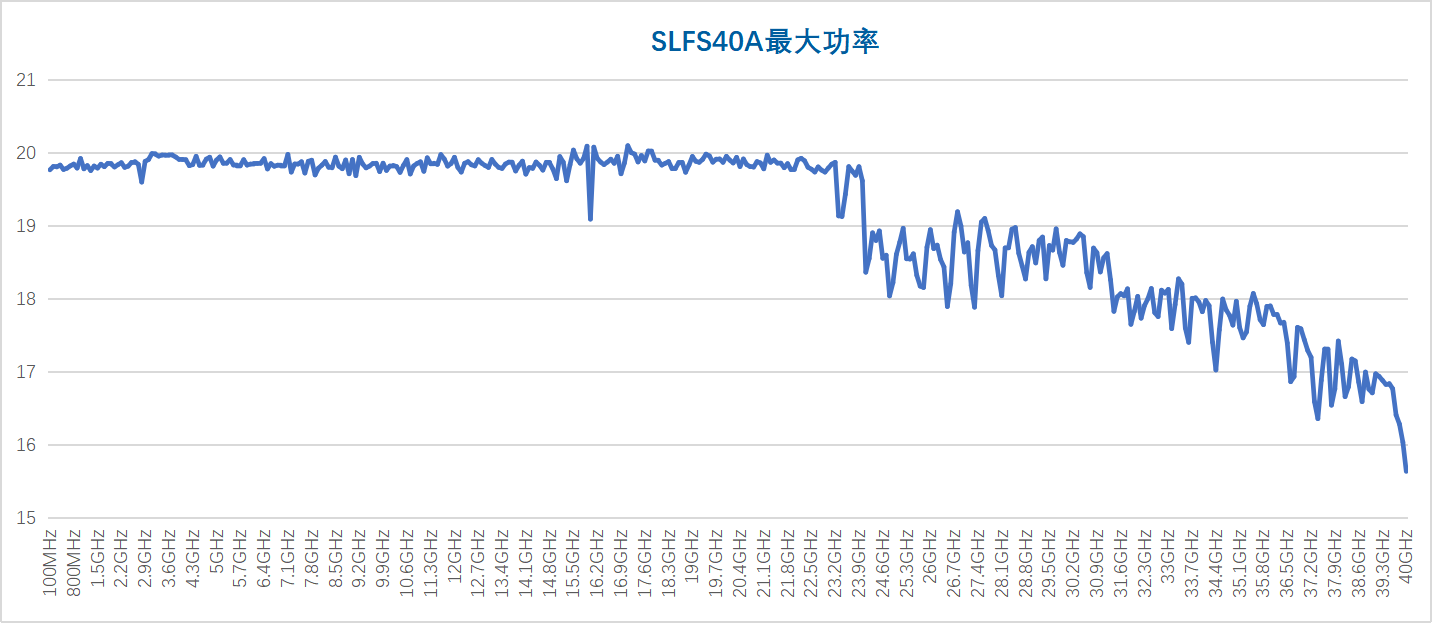

    SLFS40A最大输出功率图






    SLFS67A最大输出功率图


    功率精度

    频率

    -20dBm

    -70dBm<P≤-20dBm

    <-70dBm

    9kHz<f10MHz

    ±1dB

    ±1.3dB

    ±2.0dB

    10MHz<f3GHz

    ±0.5dB

    ±0.7dB

    ±2.0dB

    3GHz<f20GHz

    ±0.5dB

    ±0.9dB

    ±2.5dB

    20GHz<f40GHz

    ±1.0dB

    ±1.3dB

    ±3.0dB

    40GHz<f50GHz

    ±1.3dB

    ±1.5dB

    ±3.0dB

    50GHz<f67GHz

    ±1.8dB

    ±2.0dB

    ±3.0dB






    10dB衰减曲线




    -20dBm~10dBm误差值曲线




    -70dBm~-30dBm误差值曲线

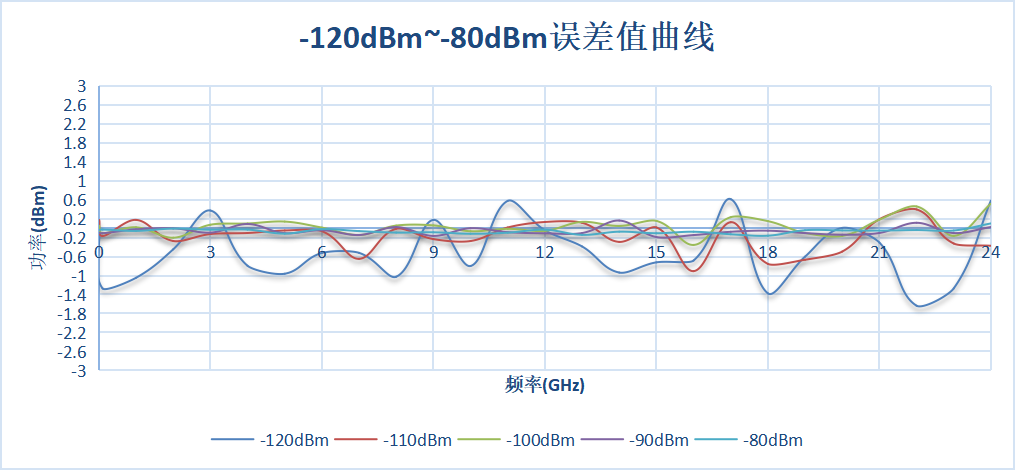

    -120dBm~-80dBm误差值曲线

    SWR

    频率

    衰减器状态:10dB

    ≤2GHz

    1.40:1

    2GHzf≤24GHz

    1.50:1

    24GHz<f≤40GHz

    1.60:1

    40GHzf≤67GHz

    1.80:1

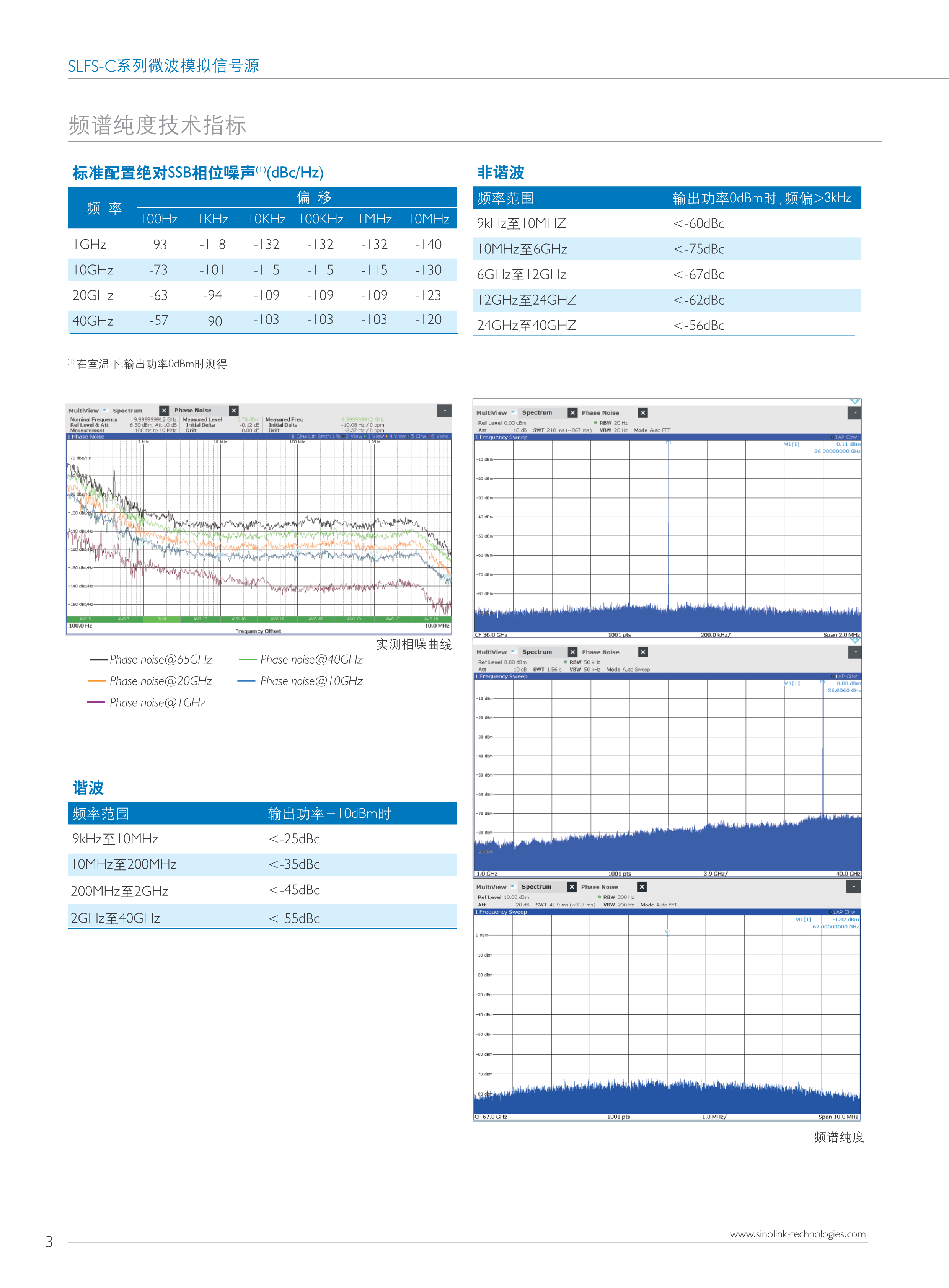

    频谱纯度技术指标

    标准配置绝对SSB相位噪声(3)(dBc/Hz)

    频率

    偏移

    100Hz

    1kHz

    10kHz

    100kHz

    1MHz

    10MHz

    1GHz

    -105

    -130

    -138

    -138

    -136

    -145

    10GHz

    -85

    -112

    -118

    -118

    -120

    -138

    20GHz

    -80

    -106

    -112

    -112

    -114

    -132

    40GHz

    -74

    -100

    -106

    -106

    -108

    -126

    67GHz

    -70

    -95

    -101

    -101

    -102

    -121

    (3) 在室温下,输出功率0dBm时测得



    谐波4)

    频率范围

    输出功率+10dBm时

    9kHz<f≤10MHz

    <-30dBc

    10MHz<f≤200MHz

    <-40dBc

    200MHz<f≤2GHz

    <-50dBc

    2GHz<f≤20GHz

    <-55dBc

    20GHz<f≤40GHz

    <-55dBc

    (4) 在给定频率范围内


    分谐波

    频率范围

    输出功率+10dBm时

    9kHz<f≤12GHz

    <-85dBc

    12GHz<f≤24GHz

    <-70dBc

    24GHz<f≤40GHz

    <-65dBc

    40GHz<f≤67GHz

    <-60dBc


    非谐波

    频率范围

    输出功率0dBm,频偏>3kHz

    9kHz<f≤10MHz

    <-65dBc

    10MHz<f≤250MHz

    <-75dBc

    250MHz<f≤6GHz

    <-80dBc

    6GHz<f≤12GHz

    <-75dBc

    12GHz<f≤24GHz

    <-70dBc

    24GHz<f≤40GHz

    <-65dBc

    40GHz<f≤67GHz

    <-60dBc

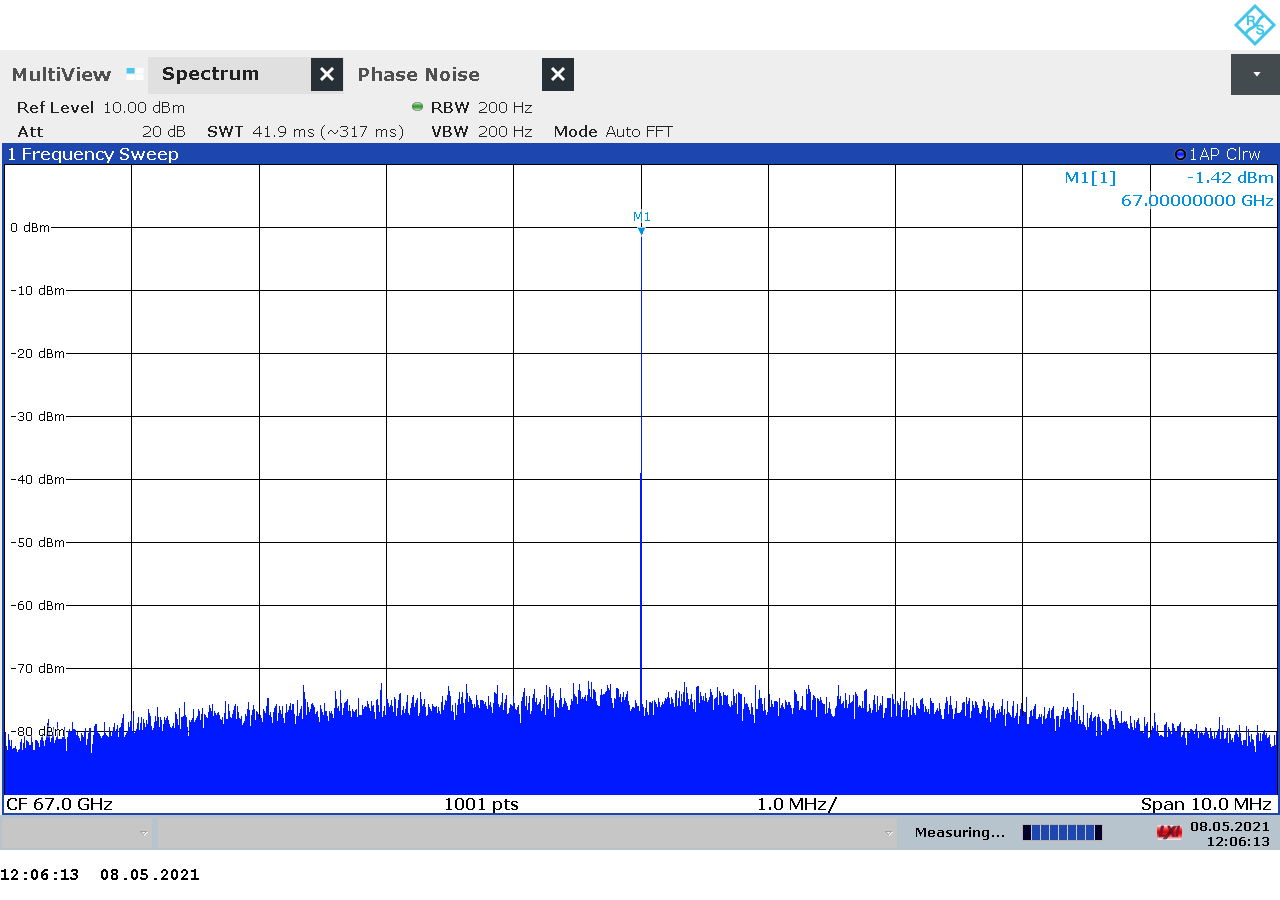

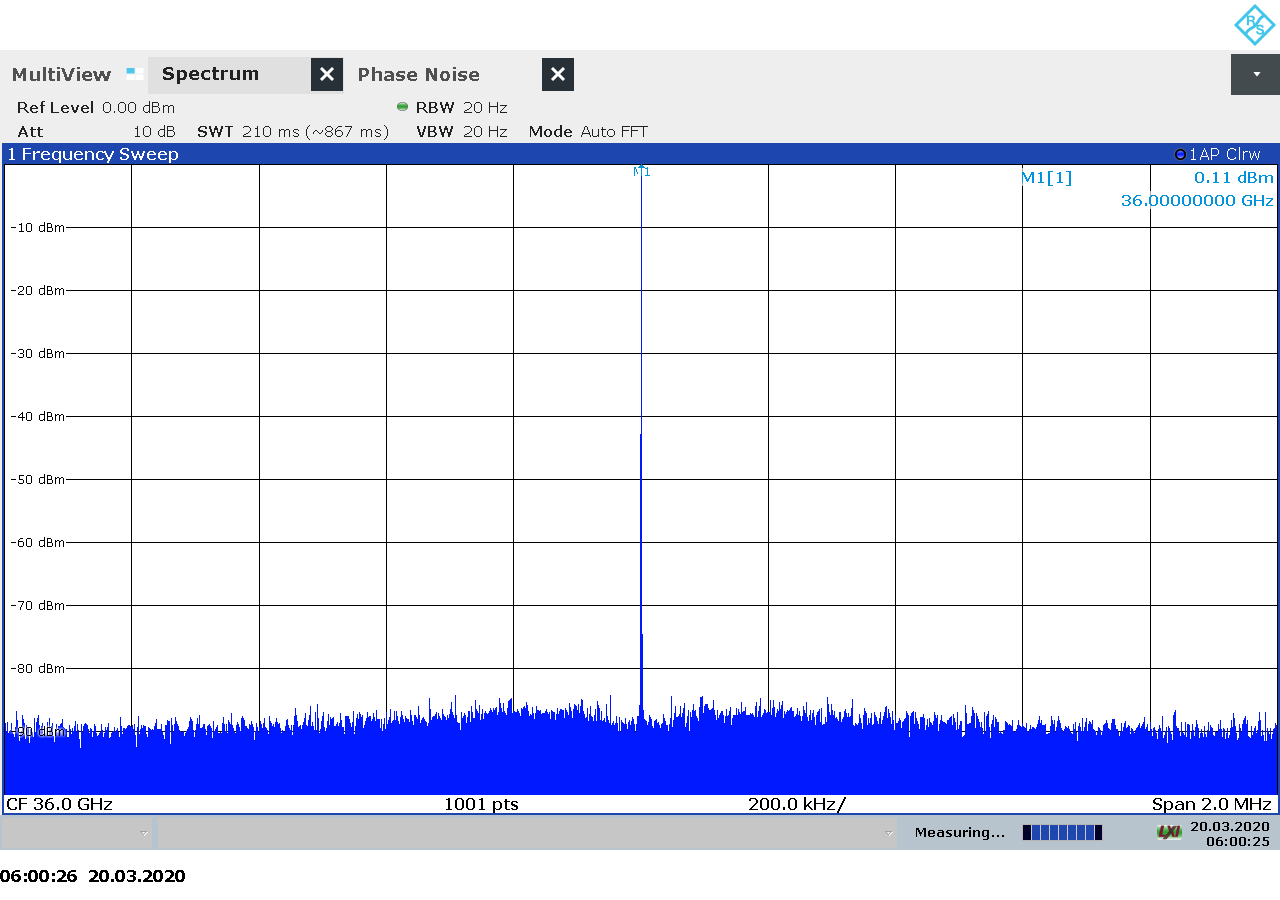

    频谱纯度

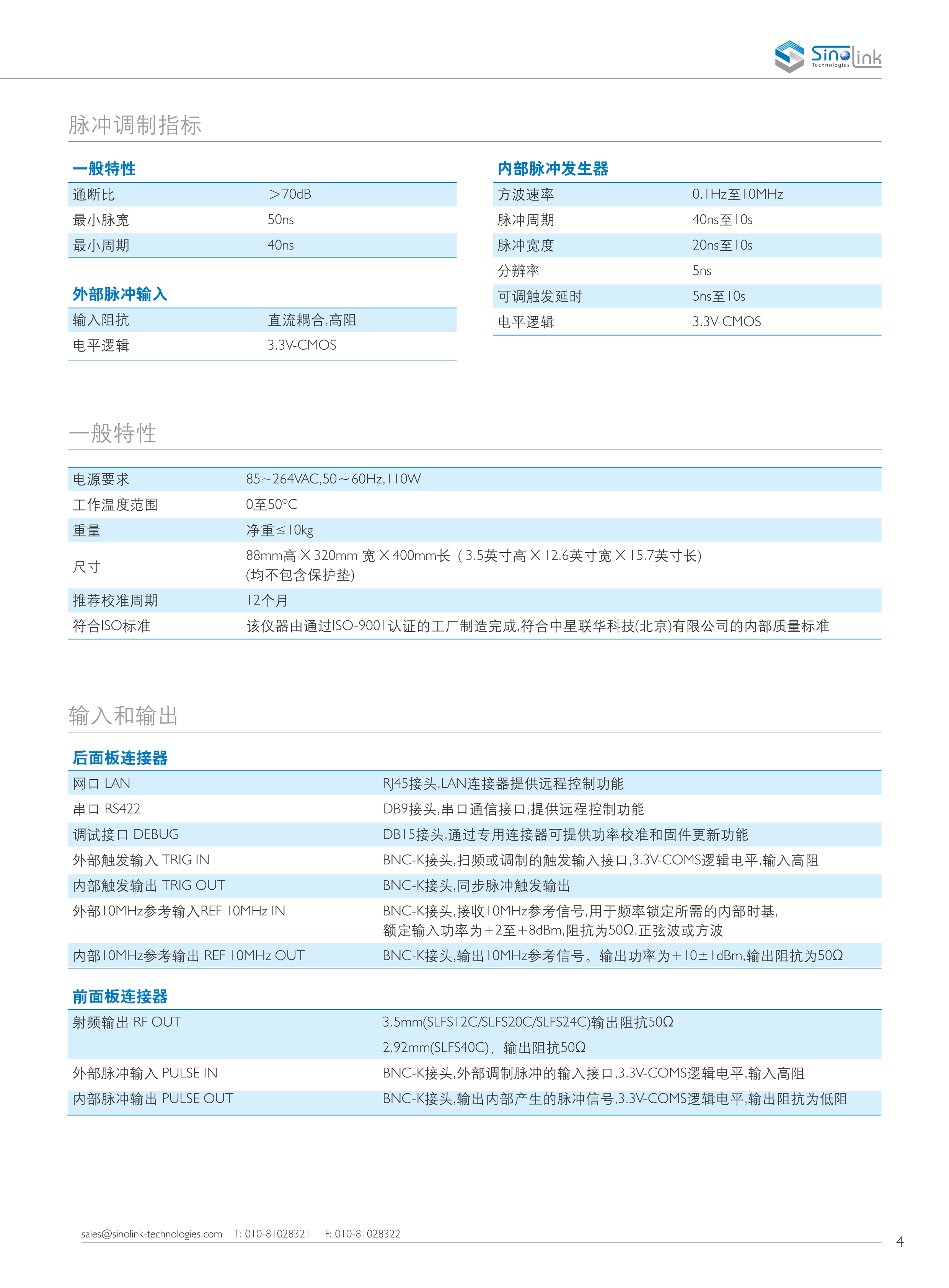

    脉冲调制指标

    一般特性

    通断比

    80dB

    最小脉宽

    50ns

    最小周期

    100ns


    外部脉冲输入

    输入阻抗

    直流耦合,高阻

    电平逻辑

    3.3V-CMOS


    内部脉冲发生器

    方波速率

    0.1Hz至10MHz

    脉冲周期

    100ns至10s

    脉冲宽度

    50ns至10s

    分辨率

    5ns

    可调触发延时

    5ns至10s

    电平逻辑

    3.3V-CMOS


    一般特性

    电源要求

    85~264VAC,50~60Hz,100W

    工作温度范围

    0至50ºC

    重量

    (均不包含保护垫)

    单通道

    ≤10kg

    多通道

    双通道≤16kg

    三通道≤20kg

    尺寸

    (均不包含保护垫)



    单通道

    2U:88mm高 * 320mm 宽 * 400mm深

    多通道

    2U:88mm 高 * 483mm宽 * 559mm深(双通道或三通道各通道低于24GHz时

    3U:134mm高 * 483mm宽 * 559mm深三通道,输出高于24GHz时

    推荐校准周期

    12个月

    符合ISO标准

    该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准

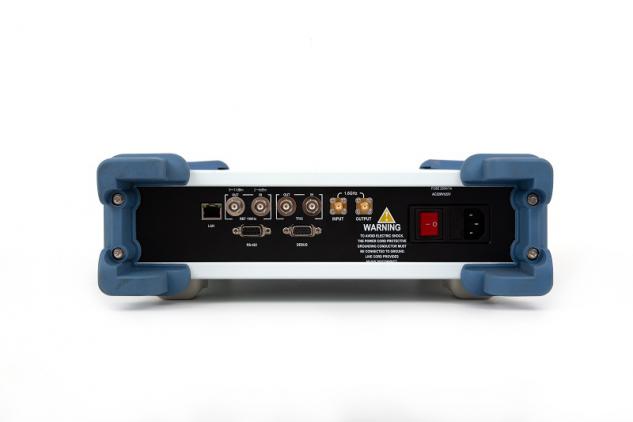

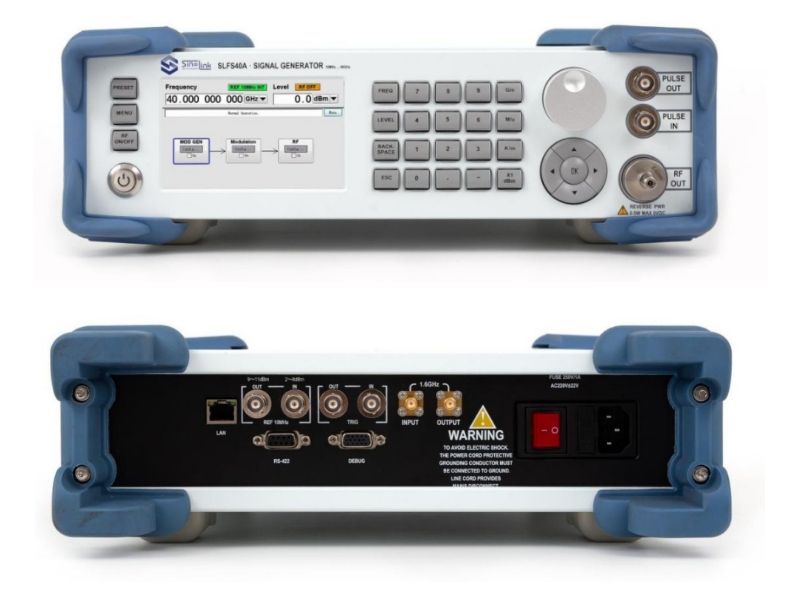

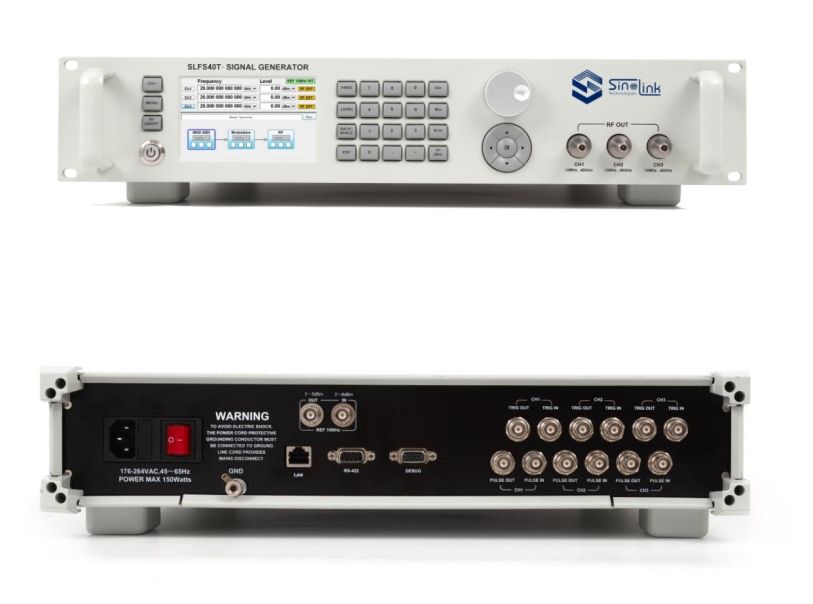

    仪表端口

    程控端口

    网口 LAN

    RJ45接头,LAN连接器提供远程控制功能

    串口 RS422

    DB9接头,串口通信接口,提供远程控制功能


    输入和输出

    调试接口 DEBUG

    DB15接头,通过专用连接器可提供功率校准和固件更新功能

    外部触发输入 TRIG IN

    BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻

    内部触发输出 TRIG OUT

    BNC-K接头,同步脉冲触发输出

    外部10MHz参考输入REF 10MHz IN

    BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波

    内部10MHz参考输出 REF 10MHz OUT

    BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω

    射频输出 RF OUT

    3.5mm(SLFS12A/SLFS24A),输出阻抗50Ω

    2.92mm(SLFS40A),输出阻抗50Ω

    2.4mm(SLFS45A),输出阻抗50Ω

    1.85mm(SLFS67A),输出阻抗50Ω

    外部脉冲输入 PULSE IN

    BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻

    内部脉冲输出 PULSE OUT

    BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻



    SLFS系列微波模拟信号源


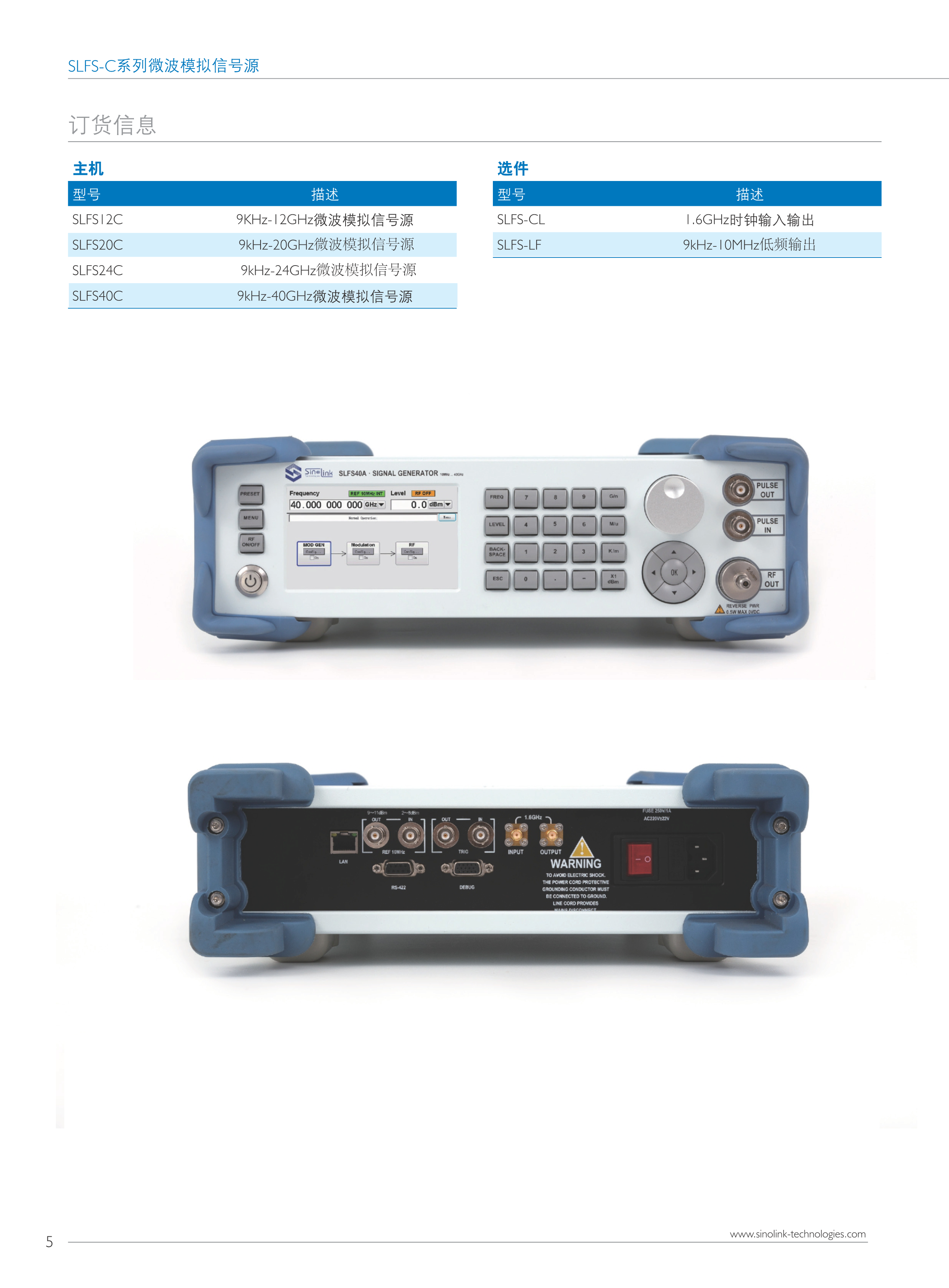

    订货信息


    主机

    型号

    描述

    SLFS12A

    10MHz-12GHz单通道微波模拟信号源

    SLFS24A

    10MHz-24GHz单通道微波模拟信号源

    SLFS40A

    10MHz-40GHz单通道微波模拟信号源

    SLFS45A

    10MHz-45GHz单通道微波模拟信号源

    SLFS67A

    10MHz-67GHz单通道微波模拟信号源

    SLFS24D

    双通道微波模拟信号源

    SLFS420D

    SLFS40D

    SLFS24T

    三通道微波模拟信号源

    SLFS4220T

    SLFS4420T

    SLFS40T



    选件

    型号

    描述

    SLFS-CL

    1.6GHz时钟输入输出

    SLFS-LF

    9kHz-10MHz低频输出





    本振(相噪低,功率高);

    产线(功能简单,操作方便,一个顶俩(支持多通道));

    ATE系统( 2U高,半尺寸宽度,程控简单);

    接收机测试(杂散小,动态大;频率覆盖宽,脉冲调制窄);

    外场(便携)
