SL4301A射频信号采集记录回放仪
返回上一级

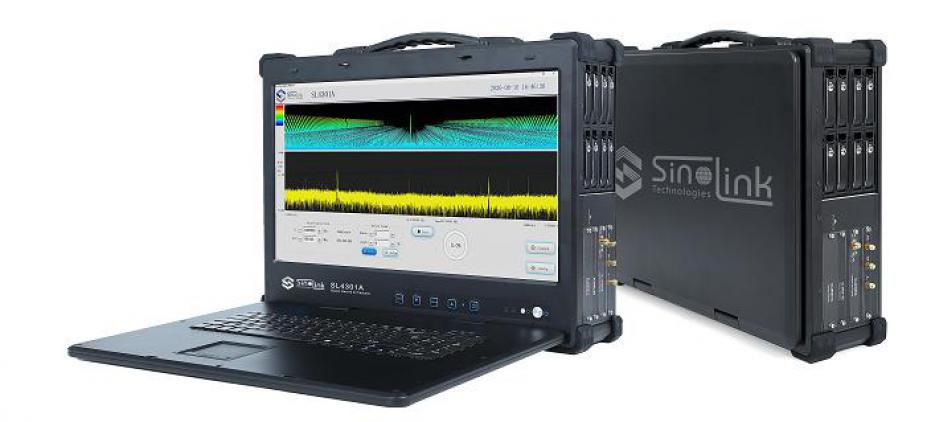

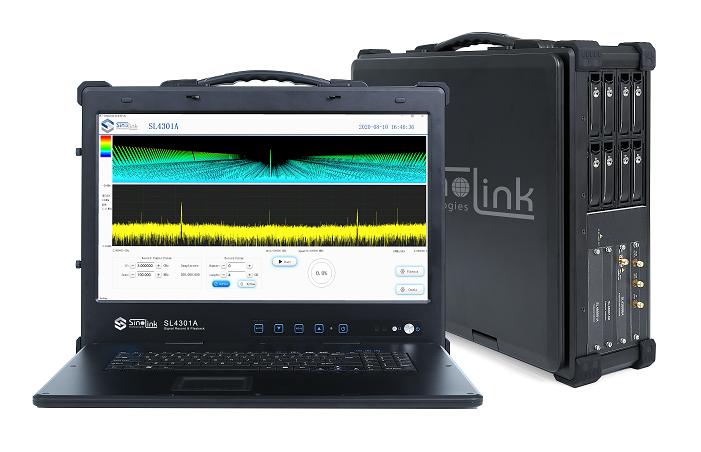

SL4301A射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备,单机最大可支持18GHz(可扩展至67GHz),可以对射频信号直接进行采集、记录和回放,数据记录和回放带宽高达2GHz。SL4301A射频信号采集记录回放仪由上下变频器模块、高性能ADC、DAC和高性能磁盘阵列组成,结构紧凑,方便外场携带。

应用:雷达\导航\遥测遥感\卫星通信\ 频谱管理\抗干扰及复杂电磁环境测试
    SL4301A射频信号采集记录回放仪特点:


    1. 可视化操作界面:18.5寸高分辨率显示屏,具有频谱展示,类似频谱仪操作方式
    2. 可插拔硬盘槽位硬盘可插拔,超高读写速率,便于数据导入导出
    3. 一体化射频模块集成可插拔射频模块,单机最大可支持18GHz(可扩展至67GHz
    4. 连续可变采集带宽100KHz2GHz带宽连续可变,高效精准地观测和采集信号
    5. 可变回放采样率:250KSPS至最高采样率4.8GSPS分档位可变,灵活播放信号数据
    6. 双备份系统:在保证落盘效率的情况下,有效保障数据安全(备份容量最大13.6TB
    7. 强大的软件功能:具备离线式信号分析、信号产生、信号合成软件,支持数字通信信号、雷达脉冲信号、跳频信号等多种类型的信号分析和产生以及理想信号和采存信号合成回放
    8. 支持外部信号回放功能:支持导入外部信号进行回放
    9. 支持多文件无间断连续回放:可选择多个数据文件按照指定顺序和循环次数无间断连续输出
    10. 支持远程控制:控制接口LAN标准SCPI指令,支持Socket命令传输方式


SL4301A射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备,单机最大可支持18GHz(可扩展至67GHz),可以对射频信号直接进行采集、记录和回放,数据记录和回放带宽高达2GHz。SL4301A射频信号采集记录回放仪由上下变频器模块、高性能ADC、DAC和高性能磁盘阵列组成,结构紧凑,方便外场携带。

采集功能



SL4301A射频信号采集记录回放仪采集界面



带宽选件

-B100

-B200

-B500

-B1000

-B2000

频率及带宽参数

通道数

1

1

1

1

1

信号频率范围

1MHz6GHz

1MHz6GHz

1MHz6GHz

1MHz6GHz/18GHz

1MHz6GHz/18GHz

采集信号带宽范围

100KHz~100MHz

100KHz~200MHz

100KHz~500MHz

100KHz~1GHz

100KHz~2GHz

采集信号最大带宽

100MHz

200MHz

500MHz

1GHz

2GHz

分辨率带宽(RBW)范围

分析带宽的1e-3~1e-5

幅度参数

幅度范围

测量范围

-100dBm~0dBm

输入增益

0~40dB0.5dB步进

显示范围

对数坐标

1~20dB/div1dB步进

功率精度

1MHz~18GHz

优于±1.5dB

参考电平范围

-100~0dBm1dB步进

带内平坦度

3dB@最大带宽,<1dB@100M带宽


频谱纯度

噪声功率谱密度

1MHz~500MHz

-140dBm/Hz-150dBm/Hz(typ)

500MHz~3GHz

-135dBm/Hz-145dBm/Hz(typ)

3GHz~6GHz

-130dBm/Hz-140dBm/Hz(typ)

镜频抑制比

-40dBc-45dBctyp

杂散抑制比

-40dBc-45dBctyp

数据采集

IQ采样率

125MSPS@100MHz带宽

250MSPS@200MHz带宽

600MSPS@500MHz带宽

2400MSPS@1000MHz带宽

2400MSPS@2000MHz带宽

ADC分辨率

14bit

数据存储

最小文件大小

1MB

实时频谱监视功能

信号动态频谱展示

1MHz6GHz

1MHz6GHz

1MHz6GHz

1MHz6GHz/18GHz

1MHz6GHz/18GHz

最小频谱分辨率

10Hz

功能

具备信号波形图、频谱图等显示、频谱缩放显示等功能及MaxHold功能

具备二维频谱瀑布图等宽带全景功能

具备信号测量功能,如频点,功率等

采集控制及管理功能

用户自定义门限激活式自动采集功能

在频谱图内进行信号选择,实现“所见即所采”,并可自动配置采集

具备本机时钟启动采集功能(用户设定起始与结束时间)

具备信号采集时间长短自定义功能(分钟、小时)

具备信号采集单个文件字节长短自定义功能(MBGB

具备信号采集连续多个文件字节长短自定义功能(每单个文件MBGB

具备数据备份功能(备份最大容量为13.6TB

具备文件预览格式转换、截取和导出等功能,二进制文件格式(.dat)可以转换为Matlab数据文件(.mat)和Signal Vu文件格式(.TIQ)文件格式

具备实时不间断采集记录的同时,实时显示频谱/瀑布图,RBW/SPAN 可设置


回放功能

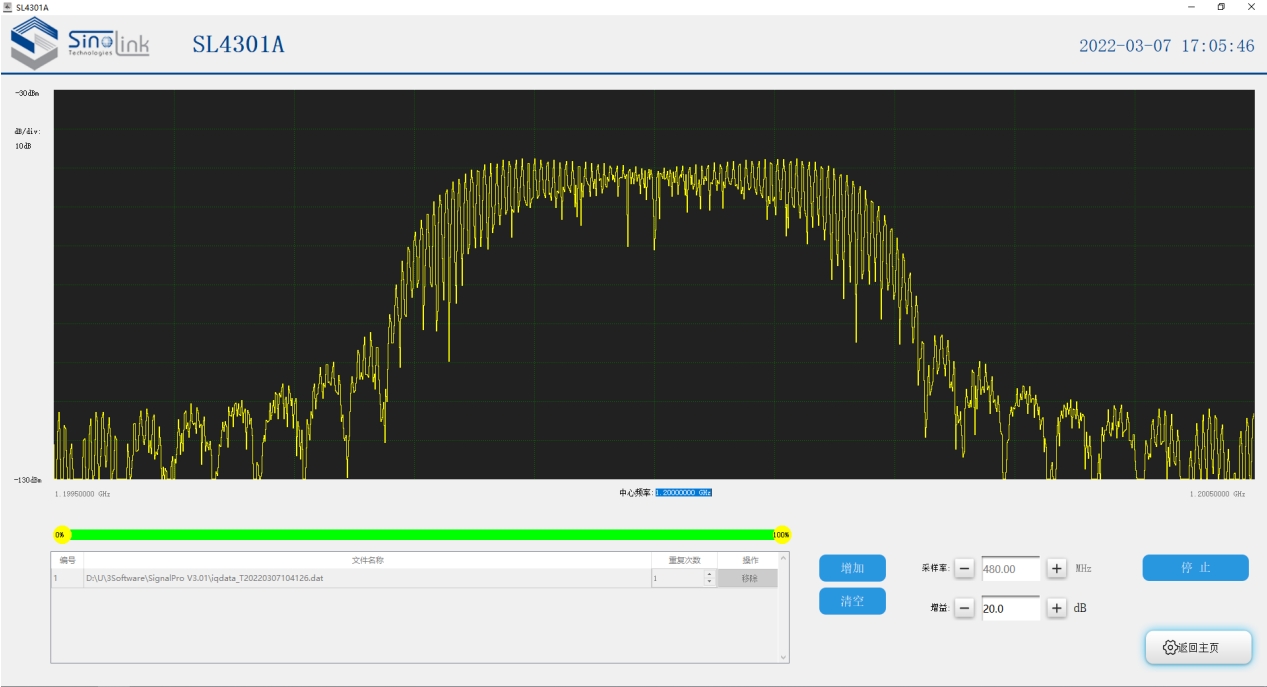

SL4301A射频信号采集记录回放仪回放界面


带宽选件

-B100

-B200

-B500

-B1000

-B2000

频率及带宽参数

通道数

1

1

1

1

1

信号回放频率范围

1MHz6GHz

1MHz6GHz

1MHz6GHz

1MHz6GHz/18GHz

1MHz6GHz/18GHz

回放最大信号带宽

100MHz

200MHz

500MHz

1GHz

2GHz

信号回放设置分辨率

10Hz

幅度参数

最大输出信号功率

10dBm

10dBm

10dBm

0dBm

0dBm

功率分辨率

0.5dB

功率误差

相对采集中心频率±1dB

功率动态范围

060dB

步进0.5dB

060dB

步进0.5dB

060dB

步进0.5dB

060dB

步进0.5dB

060dB

步进0.5dB

数据回放

IQ采样率

125MSPS@100MHz带宽

250MSPS@200MHz带宽

600MSPS@500MHz带宽

2400MSPS@1000MHz带宽

2400MSPS@2000MHz带宽

DAC分辨率

16bit

16bit

16bit

14bit

14bit


软件功能

信号合成



信号合成能够将多个数据进行叠加组合,支持将采集的实际数据和SignalPro信号生成软件产生的理想数据进行叠加,并且可以根据文件长短由用户选择补零、截断或循环重复等方式,将理想数据和实际采集数据进行融合;也可采用单个发射机通过信号合成,实现多发射机模拟功能。


SignalVu-PC信号处理及分析软件



SignalVu-PC信号处理及分析软件界面



SignalVu-PC 信号处理及分析软件作为配套软件,服务于宽带雷达、高数据速率卫星链路、无线局域网、跳频通信等场景下的信号分析。

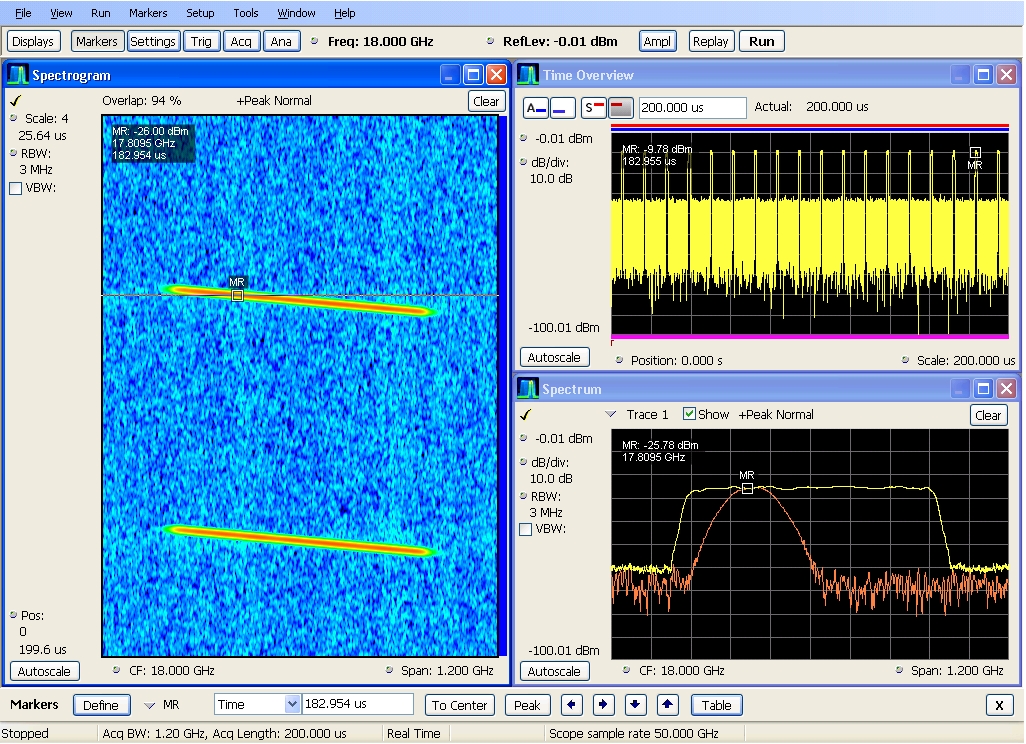

SignalVu-PC支持分析脉冲雷达的幅度、时间、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(s)、重复间隔(Hz)、占空比(%)、占空比(比率))、纹波(dB)、纹波(%)、衰落(dB)、衰落(%)、过冲(dB)、过冲(%)等。

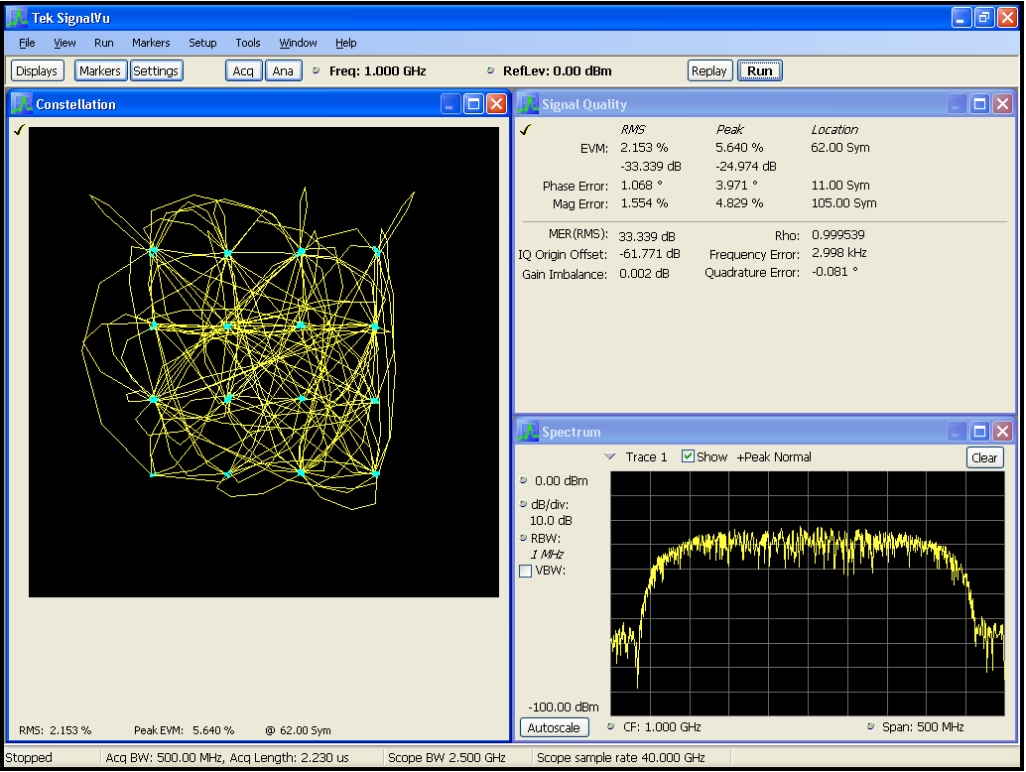

此外SignalVu-PC还支持误差矢量幅度 (EVM)RMS、峰值、EVM 对时间、调制误差比 (MER)、幅度误差RMS、峰值、幅度误差与时间关系、相位误差RMS、峰值、相位误差与时间关系、原点偏置、频率误差、增益失衡、正交误差、Rho、星座图、符号表等分析功能支持BPSKQPSKOQPSK8PSK16QAM64QAM256QAM16APSK32APSKGMSKπ/4DQPSKDQPSKD8PSK等数字信号,可显示解调星座图和IQ相位变化图,可测量EVM、增益平衡、PDF等参数

可对采集数据中的常规信号进行离线分析功能,支持RF I/Q 随时间变化、幅度随时间变化、功率随时间变化、频率随时间变化等析功能。




SignalPro信号生成软件

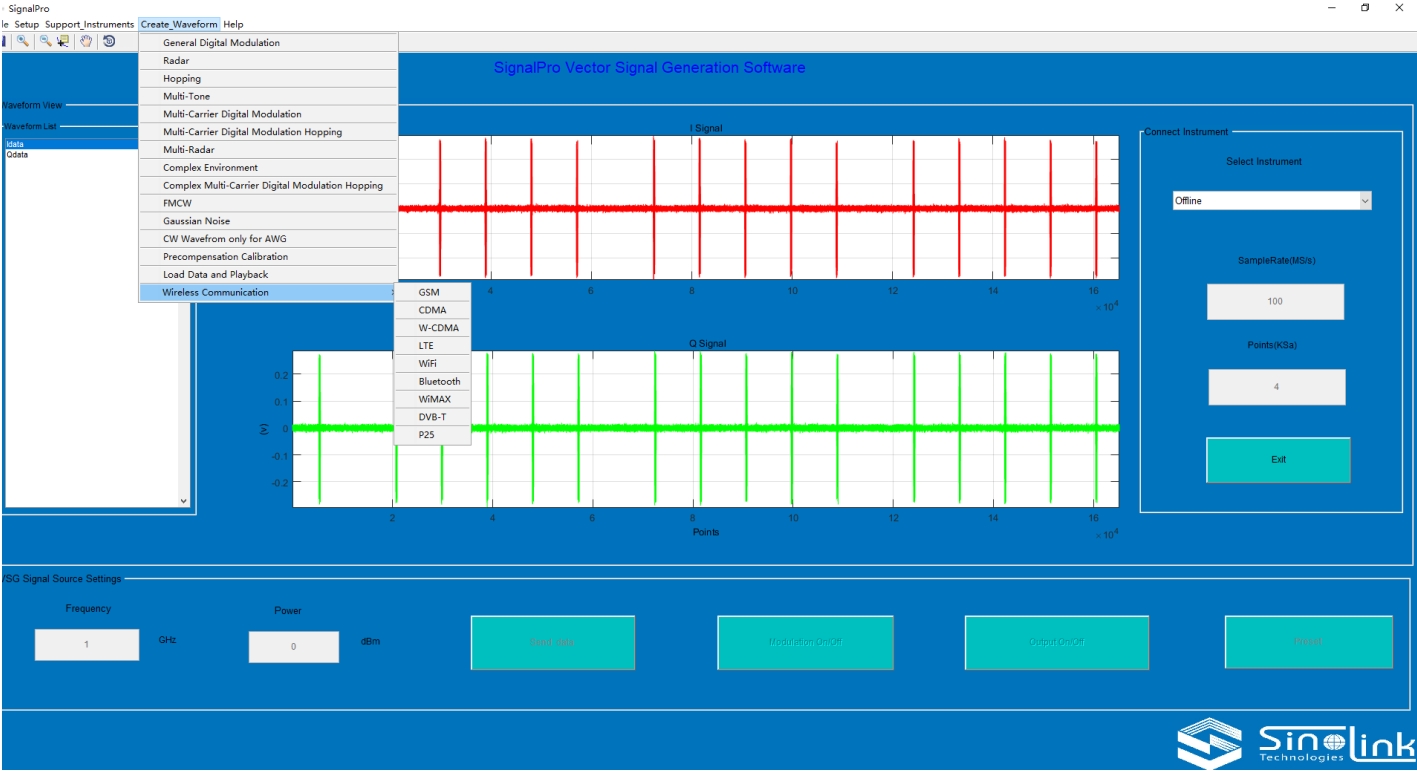

SignalPro信号生成软件界面



随着信号调制种类越来越多、调制方式越来越复杂,测试工程师方便快捷并准确生成标准测试或余量测试要求的信号也越来越费时费力。为了让工程师将宝贵精力集中于测试工作本身,而不是花费巨大精力于如何产生测试信号,中星联华科技(北京)股份有限公司的提供了集射频/中频/基带(RF/IF/IQ)信号生成和编辑于一体的高集成度、全信号类型并且支持复杂电子环境生成的软件工具---SignalPro信号生成软件。

SignalPro 高级 RF/IF/IQ 波形生成和编辑软件主要包括以下特色:

1. 生成通用的各种数字调制和模拟调制信号

2. 具备生成单载波或多载波调制信号的功能

1. 生成各种体制雷达信号和多目标雷达

2. 生成单音和多音信号

3. 生成FMCW连续波雷达信号

4. 生成高斯白噪声信号

5. 生成复杂电磁环境信号

6. 生成多载波数字调制跳频信号

7. 在波形中加入正交误差、IQ失衡和IQ之间的延迟

8. 可回放IQ/IF/RF,可将示波器采集的波形(*.wfm)、实时频谱仪采集的波形(*.tiq)*.txt文本数据或MATLAB(*.mat)格式数据导入到软件并回放

该工具软件填表式生成各类复杂调制信号,用户无需了解信号机理,只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。另外,在信号生成软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果。整个信号产生过程简单直观、方便快捷,最大程度减少了测试人员的工作时间及难度,提高了测试效率。


硬盘容量和采集时长

带宽

采样率3

落盘速度

采集时长

选件-HC64

标称:61.44TB

系统识别1254.4TB

选件-HC32

标称:30.72TB

系统识别1227.2TB

选件-HC16

标称:15.36TB

系统识别12::13.6TB

选件-HC08

标称:7.68TB

系统识别12::6.8TB

选件-HC04

标称:3.84TB

系统识别12::3.4TB

2000MHz

4800MSPS

4.8GB/s

3.1h

1.5h

0.7h

0.39h

--

1000MHz

2400MSPS

4.8GB/s

3.1h

1.5h

0.7h

0.39h

--

500MHz

1200MSPS

2.4GB/s

6.2h

3.1h

1.5h

0.79h

0.39h

200MHz

500MSPS

1.0GB/s

--

7.5h

3.7h

1.8h

0.9h

100MHz

250MSPS

0.5GB/s

--

15h

7.5h

3.7h

1.8h

50MHz

125MSPS

0.25GB/s

--

30h

15.1h

7.5h

3.7h



1.硬盘容量计算方法

硬盘制造商对硬盘的定义与计算机操作系统对硬盘容量的算法不同,导致硬盘标识容量和操作系统中显示的实际容量存在误差;

硬盘厂商的标准:1GB=1000MB,1MB=1000KB,1KB=1000BYTE; 操作系统的算法:1GB=1024MB,1MB=1024KB,1KB=1024BYTE;

如:硬盘厂商标准出厂的1TB硬盘,按硬盘厂商标准:1TB=1000*1000MB=1000*1000*1000KB

换算成系统操作系统算法:1TB(操作系统算法)=1000*1000*1000/(1024*1024*1024)*1000GB=931.3GB

2.实际可用的容量可能会有所减少(由于格式化、分区、操作系统、应用或其他必要占用)

3.IQ采样率为表格中采样率的一半

通用参数

温度

工作温度

0~+50

存储温度

-40~+70

海拔

4500m

功耗要求

工作电压

90~220Vac50/60Hz

功耗

B50/100/200:200W(最大)/B500:260W(最大)/B2000:280W(最大)

显示区域

分辨率

1920*1080

尺寸

18.5英寸

选件

-B100

-B200

-B500

-B1000

-B2000

重量

单机设备

14kg

14kg

17kg

18kg

18kg

带包装

26kg

26kg

28kg

30kg

30kg

尺寸(mm()*mm(高)*mm(深))

单机设备

130*345*445

180*345*445

装备形态

配用专用携行装具,便于携带,下翻式便携机箱,自带屏幕键盘

射频模块支持插拔、更换升级选件-B1000/-B2000下不支持

DVD光驱读刻一体(仅支持选件-B500/-B1000/-B2000

配置信息

型号

描述

标配

SL4301A

便携式射频信号采集记录回放仪主机

SL4301A管理软件

1MHz-6GHz

电源线

派力肯携行箱

带宽选件(五选一)

-B2000

最大带宽2000MHz选件

-B1000

最大带宽1000MHz选件

-B500

最大带宽500MHz选件

-B200

最大带宽200MHz选件

-B100

最大带宽100MHz选件

功能选件(三选一)

-RC

采集功能

-PB

回放功能

-RCP

采集回放功能

存储选件(五选一)

-HC64

61.44TB标称容量,54.4TB系统识别容量

-HC32

30.72TB标称容量,27.2TB系统识别容量

-HC16

15.36TB标称容量,13.6TB系统识别容量

-HC08

7.68TB标称容量,6.8TB系统识别容量

-HC04

3.84TB标称容量,3.4TB系统识别容量

保修选件(二选一)

-EW03

三年保修

-EW05

五年保修

软件选件(选配)

SignalVu-PC

信号处理及分析软件

SignalPro

信号生成软件

变频选件(选配)

SDC2GZ18-1

下变频选件,频率范围支持至18GHz(仅选件-B1000下)

SUC2GZ18-1

上变频选件,频率范围支持至18GHz(仅选件-B1000下)

SDC2GZ18-2

下变频选件,频率范围支持至18GHz(仅选件-B2000下)

SUC2GZ18-2

上变频选件,频率范围支持至18GHz(仅选件-B2000下)

万兆网选件(选配)

-10GbE

万兆网选件,万兆网数据传输(仅-B1000/-B2000条件下可选)


射频宽带采集记录回放系统

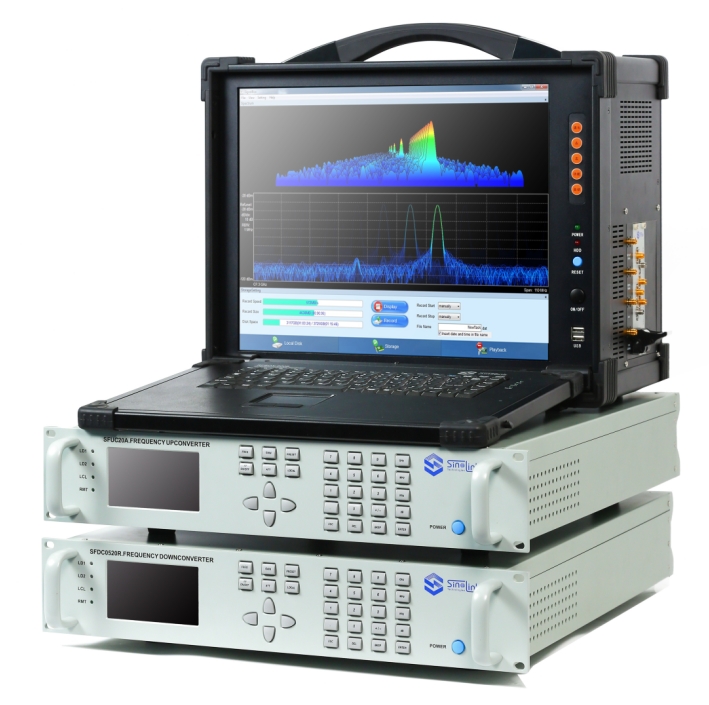

Sinolink Technologies 射频宽带采集记录回放系统由SL4301A射频信号采集记录回放仪和SFUC-ASFDC-A系列微波上下变频器及共同组成,可实现高达67GHz信号的采集记录和高保真回放,信号带宽高达2GHz。广泛应用于军用民用领域的雷达通信、卫星通信、导航、电子对抗、智能汽车及消费电子等多种电磁环境下射频微波信号的高速无缝采集记录和复杂电磁环境重构任务。



特点:

  • 射频覆盖范围:0.5-67GHz
  • 信号带宽2GHz
  • 相位噪声(67GHz):≤-100dBc/Hz@10kHz
  • 单通道14-bitADC采样率高达4.8GSPS
  • 双通道IQ回放,14-bitDAC采样率高达4.8GSPS
  • 实时持续记录速度高达4.8GB/s
  • 2000MHz带宽实时不间断采集存储
  • 数据文件为NTFS格式无需转换导出,方便用户使用数据格式可支持泰克的SignalVu矢量信号分析软件包具备大容量数据文件的快速浏览分析功能
  • 支持万兆网络数据传输-B500/-B1000/-B2000支持,方便用户在其它终端使用数据
  • 在不同的记录带宽时记录时间可动态扩展
  • 简洁方便的存储控制软件界面


应用:

  • 雷达/电子对抗/卫星通信/智能汽车/消费电子
  • 复杂电磁环境构建
  • 数小时级别的无缝采集回放外场电磁环境
