型号

频率范围

双通道

SLPS12D

10MHz≤f≤12GHz

SLPS24D

10MHz≤f≤24GHz

SLPS40D

10MHz≤f≤40GHz

SLPS45D

10MHz≤f≤45GHz

SLPS67D

10MHz≤f≤67GHz

通道数

2通道

输出频率步进

0.01Hz

通道间隔离度

≥80dB

内部时基参考振荡器老化率⁽¹⁾

 30天以后<±1ppm/年(标称值)

最初校准精度

±0.01ppm(标称值)

温度效应

＜±0.05ppm,-20至+70ºC(标称值）

频率

10MHz

功率

≥5dBm

内部参考频率稳定度

±5e-8  0℃～+50℃

频率精度

≤0.1ppm

输入频率

10MHz

锁定范围

±1ppm

功率

5～10dBm

阻抗

50Ω

波形

正弦波或方波

内外参考可以切换

工作模式

步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描

扫描范围

在仪器的频率范围内

驻留时间

20ms至10s

时间分辨率

100us

频率切换速度

≤20ms

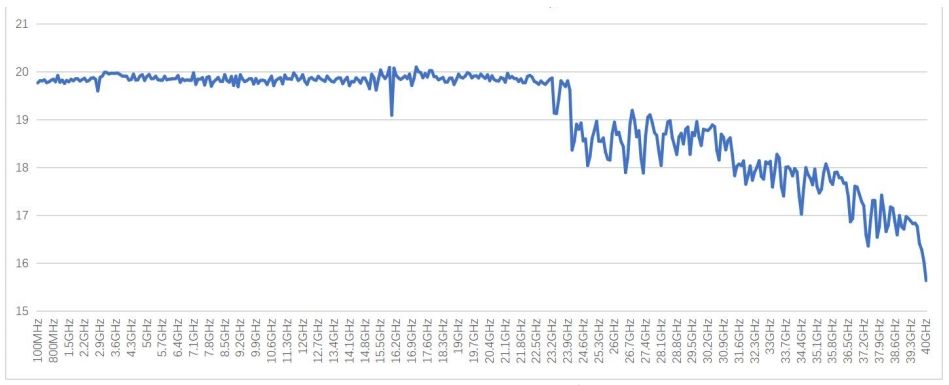

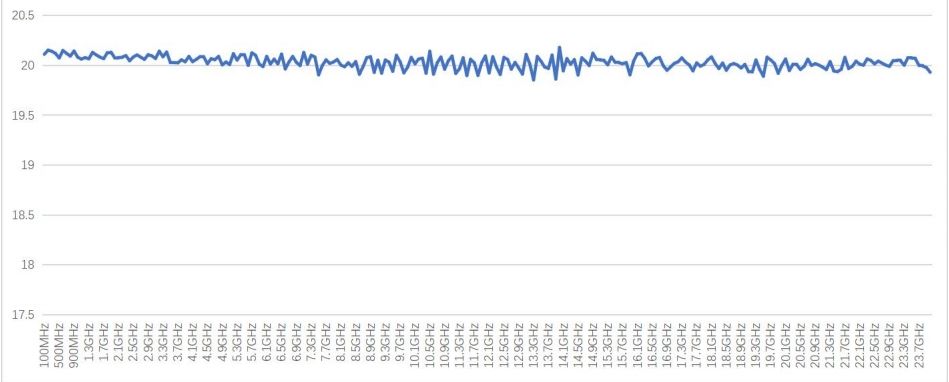

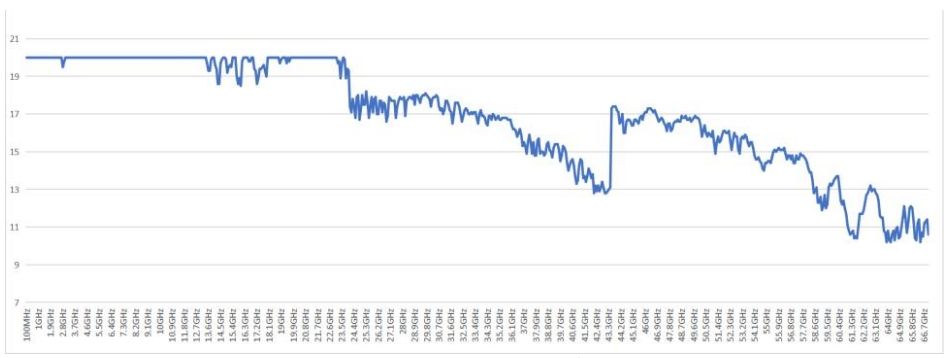

最大输出功率（dBm）

频率

型号

SLPS12D

SLPS24D

SLPS40D

SLPS45D

SLPS67D

10MHzf≤20GHz

≥+18

≥+18

≥+18

≥+18

≥+15

20GHz＜f≤24GHz

-

≥+18

≥+17

≥+17

≥+13

24GHz＜f≤36GHz

-

-

≥+15

≥+15

≥+13

36GHz＜f≤40GHz

-

-

≥+13

≥+13

≥+12

40GHz＜f≤55GHz

-

-

-

≥+13

≥+10

55GHz＜f≤67GHz

-

-

-

-

≥+5

最小输出功率（dBm）

-120

-120

-110

-90

-90

功率调节步进

0.01dB

相位调节范围

±180°

相位调节步进

0.1°

幅度切换速度

≤20ms

最大反向功率

0.5W，0 V_DC

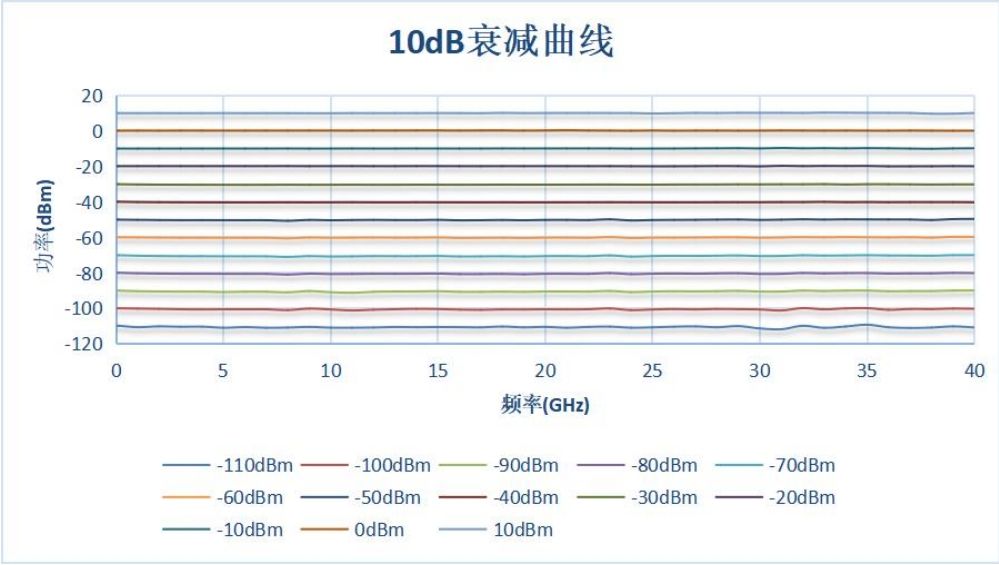

频率

＞-20dBm

-70dBm<P≤-20dBm

<-70dBm

10MHz＜f≤20GHz

≤±0.5dB

≤±0.9dB

≤±2.5dB

20GHz＜f≤40GHz

≤±1.0dB

≤±1.3dB

≤±3.0dB

40GHz＜f≤67GHz

≤±1.5dB

≤±2.0dB

≤±3.0dB

频率

衰减器状态:10dB

≤2GHz

＜1.40:1

2GHz＜f≤24GHz

＜1.50:1

24GHz＜f≤40GHz

＜1.60:1

40GHz＜f≤67GHz

＜1.80:1

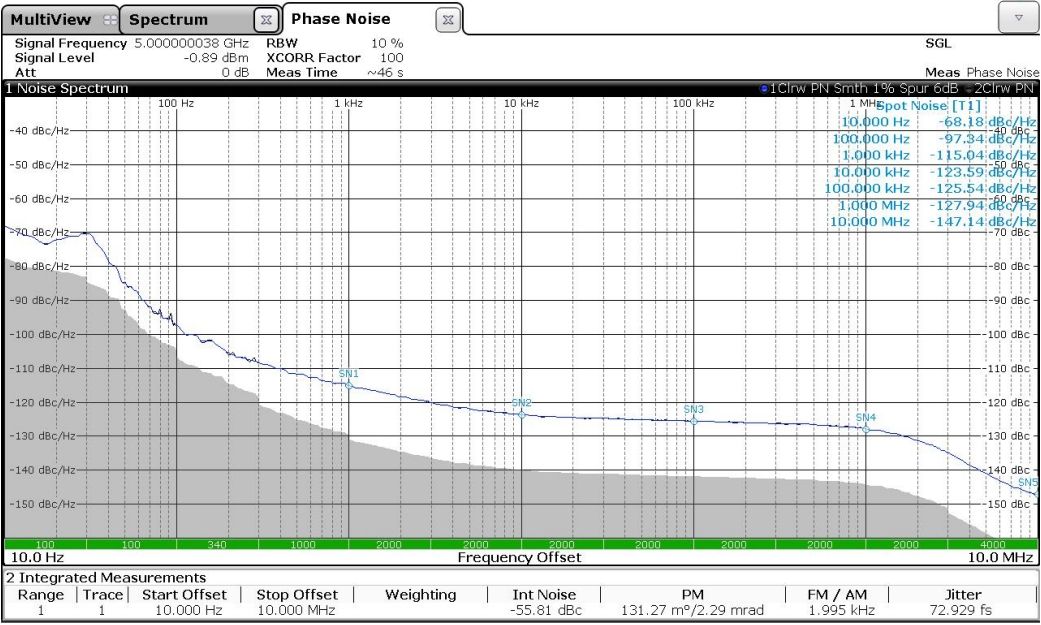

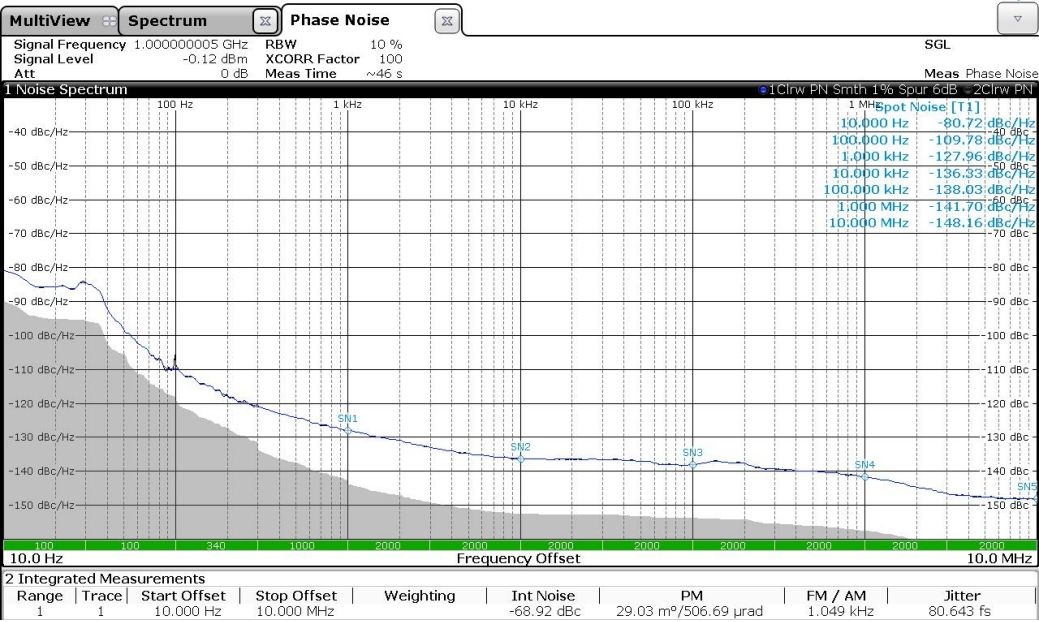

频率

偏移

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

1GHz

≤-108

≤-126

≤-135

≤-137

≤-139

≤-146

10GHz

≤-88

≤-107

≤-115

≤-117

≤-119

≤-140

20GHz

≤-82

≤-101

≤-109

≤-111

≤-113

≤-134

40GHz

≤-76

≤-95

≤-103

≤-105

≤-107

≤-128

67GHz

≤-71

≤-90

≤-98

≤-100

≤-102

≤-123

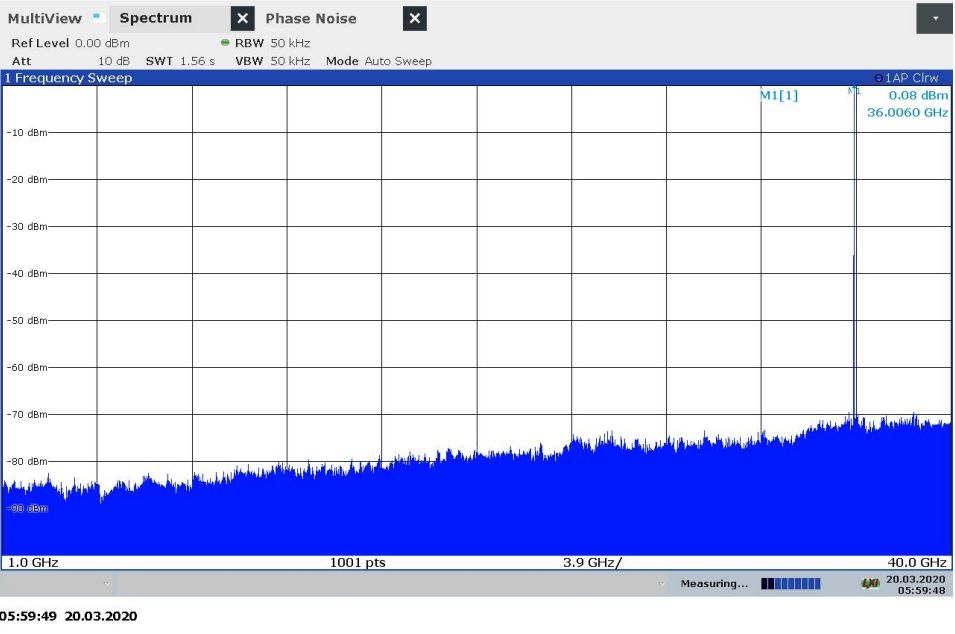

频率范围

输出功率+10dBm时

10MHz＜f≤200MHz

<-40dBc

200MHz＜f≤2GHz

<-50dBc

2GHz＜f≤20GHz

<-55dBc

20GHz＜f≤40GHz

<-55dBc

频率范围

输出功率+10dBm时

10MHz＜f≤12GHz

<-70dBc

12GHz＜f≤24GHz

<-65dBc

24GHz＜f≤40GHz

<-60dBc

40GHz＜f≤67GHz

<-55dBc

通断比

＞80dB

最小脉宽

50ns

最小周期

100ns

输入阻抗

直流耦合,高阻

电平逻辑

3.3V-CMOS

方波速率

0.1Hz至10MHz

脉冲周期

100ns至10s

脉冲宽度

50ns至10s

分辨率

5ns

可调触发延时

5ns至10s

电平逻辑

3.3V-CMOS

供电

AC,176～264VAC，45Hz～65Hz

工作温度范围

0至50ºC

相对湿度

20%～80% (+30℃)

重量

(均不包含保护垫)

≤20kg

尺寸

(均不包含保护垫)

2U：90mm 高 * 483mm宽 * 559mm深

推荐校准周期

12个月

符合ISO标准

该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准

保修期

3年

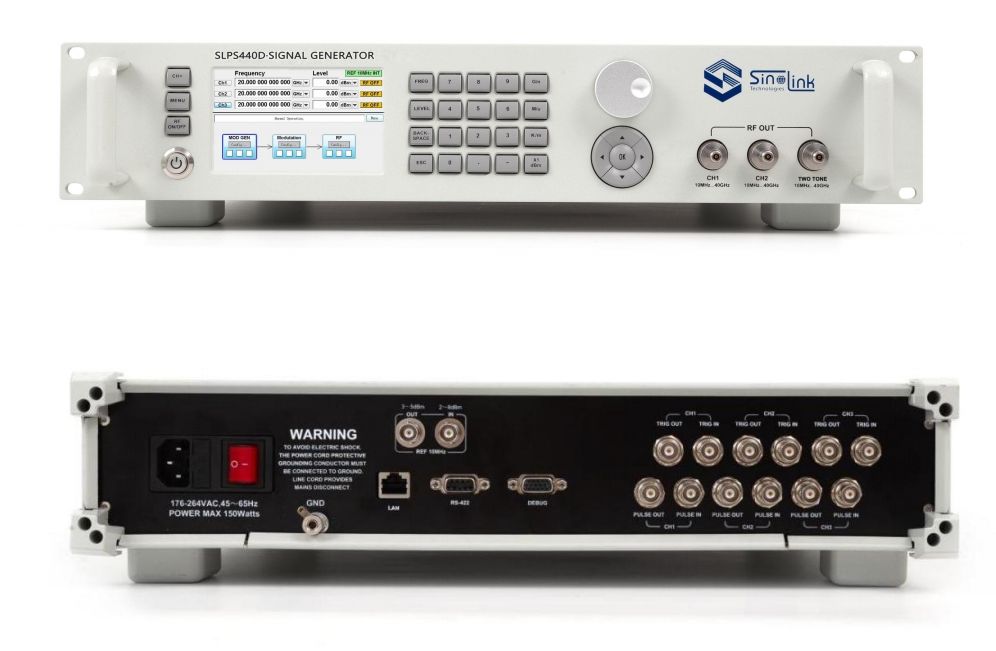

网口 LDN

RJ45接头（TCP/IP over Ethernet ），LDN连接器提供远程控制功能

每通道源可以通过不同的网口独立控制 ,通讯+频率切换时间在20ms以下

串口 RS422

DB9接头,串口通信接口,提供远程控制功能

调试接口 DEBUG

DB15接头,通过专用连接器可提供功率校准和固件更新功能

外部触发输入 TRIG IN

BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻

内部触发输出 TRIG OUT

BNC-K接头,同步脉冲触发输出

外部10MHz参考输入REF 10MHz IN

BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波

内部10MHz参考输出 REF 10MHz OUT

BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω

射频输出 RF OUT

3.5mm(SLPS12D/SLPS24D)，输出阻抗50Ω

2.92mm(SLPS40D)，输出阻抗50Ω

2.4mm（SLPS45D），输出阻抗50Ω

1.85mm（SLPS67D)，输出阻抗50Ω

外部脉冲输入 PULSE IN

BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻

内部脉冲输出 PULSE OUT

BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻
