射频带宽流盘系列产品简介:

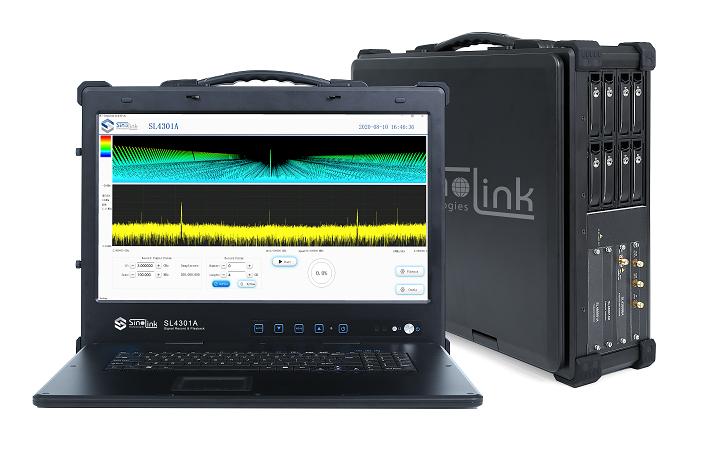

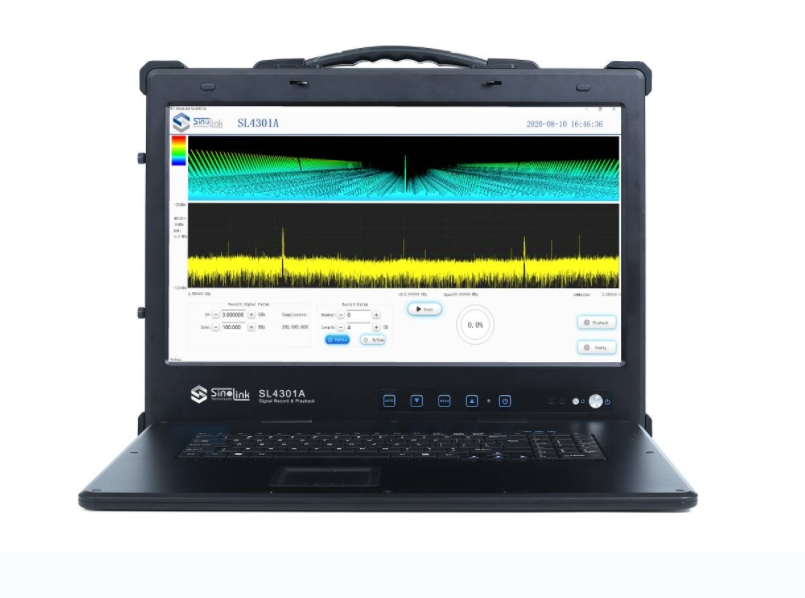

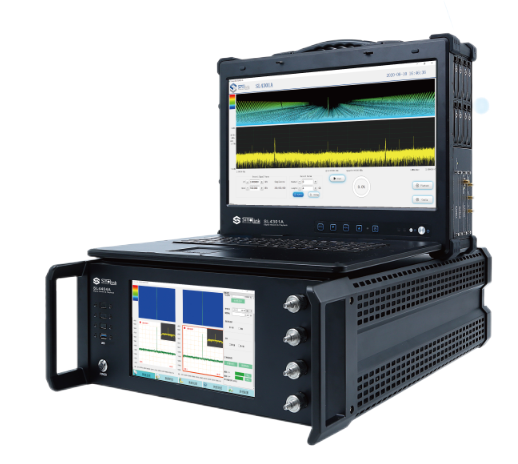

中星联华科技射频带宽流盘,主要有射频信号采集记录存储回放系统组成,可采集雷达信号实时落盘并回放,频率范围覆盖1MHz至6GHz,支持NTFS二进制文件格式,具备格式转换、截取、导出功能(可转换为matlab数据文件或tiq文件),可兼容是德、泰克等主流厂商示波器、频谱仪等。可显示实时频谱及瀑布图,具备等容量双备份功能,保障采集数据安全。系统具备有两种形态,一种是一体化便携式机箱,实时带宽最大可支持500MHz;一种是机箱式,实时带宽最大可支持2GHz。这两种形态的设备,都可以配合中星联华的宽带变频器将频率收发范围扩展至67GHz。
射频带宽流盘系列产品应用:
雷达
相控阵/阵列天线测试
DBF算法测试、验证
多通道接收机标校
射频带宽流盘系列主要特点:
数小时级别的不间断采集回放外场电磁环境
射频覆盖范围:1MHz~67GHz
信号带宽:50MHz~2GHz
等容量双备份系统,保证数据安全
具备数字余辉频谱监测功能,实时显示频谱/瀑布图

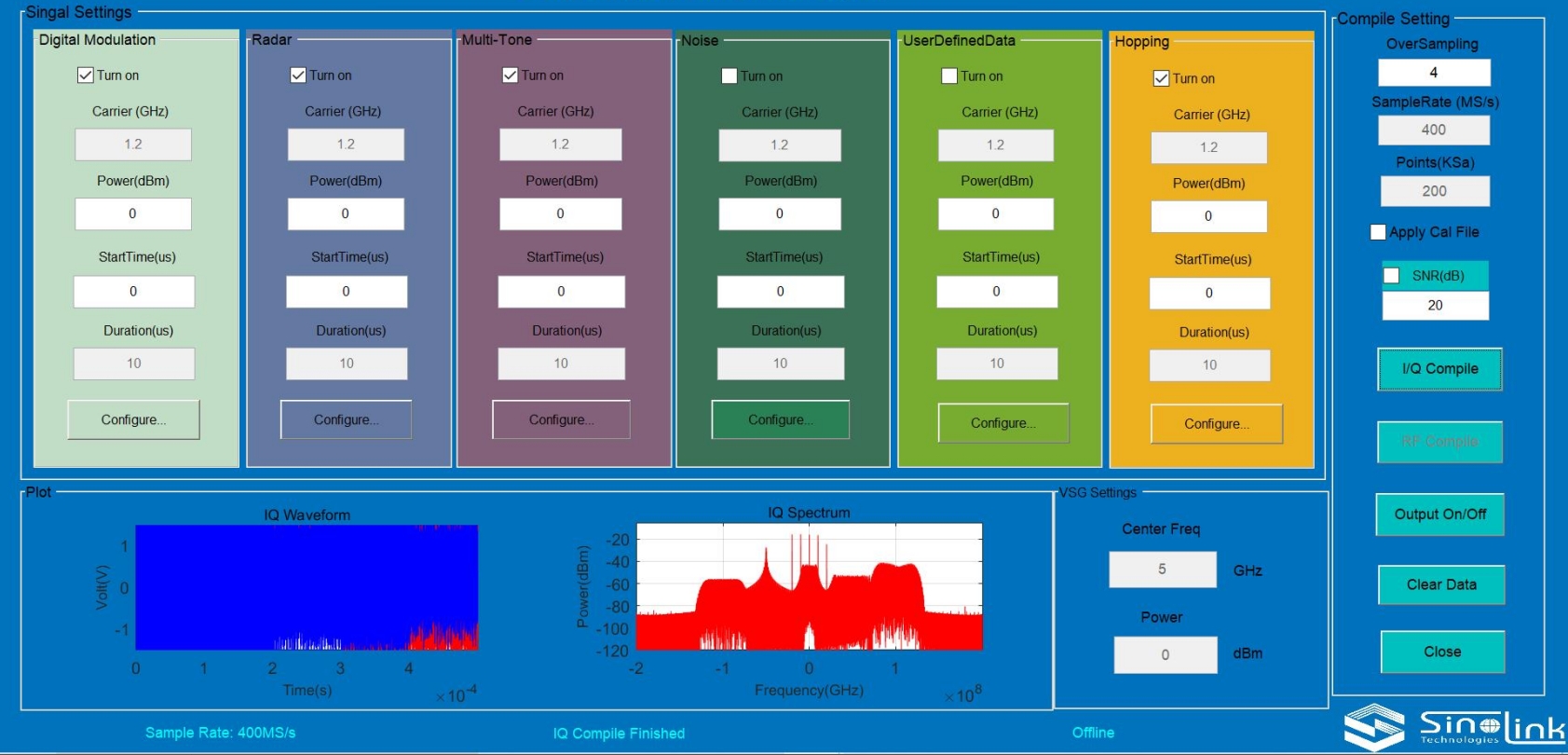

可搭载SignalPro矢量信号生成软件,产生各种雷达、数字调制、复杂电磁环境等信号类型
可搭载矢量信号分析软件,对保存的数据信号文件进行事后分析
系统概述
随着数字信号处理技术的发展,数据总线带宽和存储介质读取速度的提高,相关研究机构需要将现场的信号采集、记录下来,通过频谱分析将信息实时、无失真、连续的记录下来,这一系统称为射频流盘系统。
研究人员可以采用频谱分析、数字信号处理、统计分析、解调、解码等方法对记录信号进行后分析,也可以模拟现场电磁环境把记录信号用信号源重新发射出来。

· 数小时级别的不间断采集回放外场电磁环境
· 射频覆盖范围:1MHz~67GHz
· 信号带宽:50MHz~2GHz
· 等容量双备份系统,保证数据安全
· 具备数字余辉频谱监测功能,实时显示频谱/瀑布图
· 可搭载SignalPro矢量信号生成软件,产生各种雷达、数字调制、复杂电磁环境等信号类
· 可搭载矢量信号分析软件,对保存的数据信号文件进行事后分析
相关产品

射频信号采集记录回放系统
-
·数小时级别的不间断采集回放外场电磁环场
-
·射频覆盖范围:IMHz~6GHz(可扩展至67GH信号带宽:500MHz(可扩展至2GHz)
-
·所采即所放,电磁信号真实有效等容量双备份系统,保障数据安全
-
·支持多文件无间断连续回放强大的信号产生、分析、管理功能
