中星联华多通道任意波生成器与数字化仪目前已广泛应用于微波组件、MIMO测试等方向，整机频率范围10MHz-50GHz，ADC位数为14bit，最大采样速率1.2GSPS，通道间时延精度200ps，整机外设16个插槽，单机箱能够支持最多64路Digitizer，在输出高质量信号的同时，实现了高通道密度，通道间支持独立运行及同步输出，可多机箱同步，可提供API支持Python、C++、Matlab等。
多通道任意波与数字化仪
中星联华多通道任意波生成器与数字化仪目前已广泛应用于微波组件、MIMO测试等方向，整机频率范围10MHz-50GHz，ADC位数为14bit，最大采样速率1.2GSPS，通道间时延精度200ps，整机外设16个插槽，单机箱能够支持最多64路Digitizer，在输出高质量信号的同时，实现了高通道密度，通道间支持独立运行及同步输出，可多机箱同步，可提供API支持Python、C++、Matlab等。

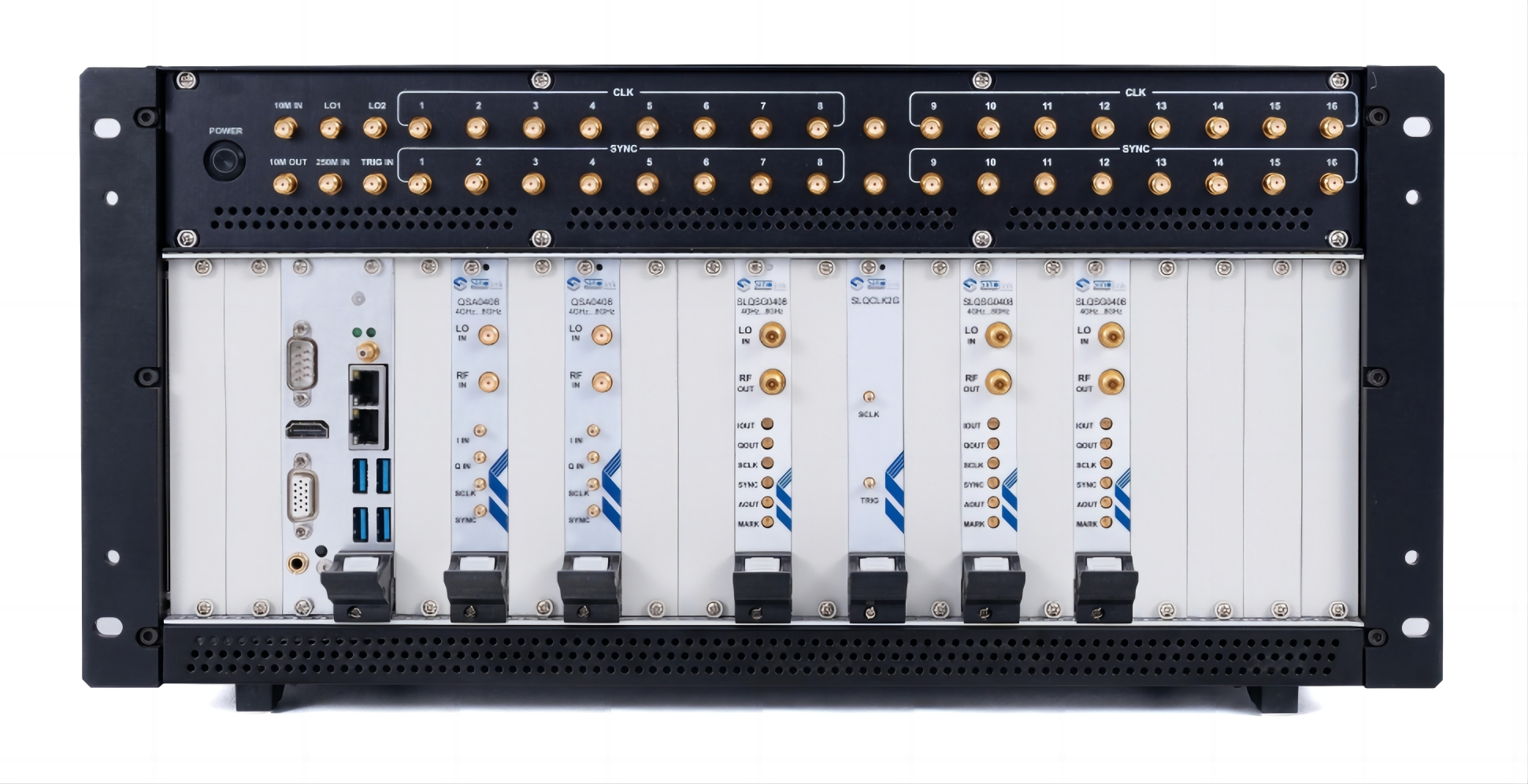

整机采用 3U 插卡结构，包含 1 个系统槽位、1 个时钟槽位和 16 个外设槽位，总宽度 440mm，总高度 177mm（4U 高度）。可以独立运行工作，也支持多台之间同步输出。
插卡为单槽位3U插卡，从上至下具有本振输入、射频输出、模拟输出1、模拟输出2、时钟输入、同步输入、模拟输出3、模拟输出4等接口。四通道支持独立输出与同步输出模式。

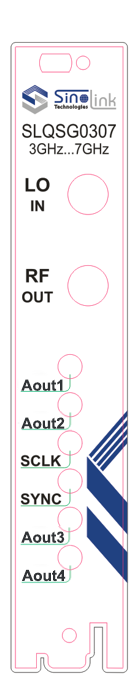

图1 SLQSG0307前面板
|
数模转换器 |
信号带宽 |
最大500MHz |
||
|
输出幅度 |
±0.25V@50Ω |
|||
|
DAC量化位数 |
16bit |
|||
|
转换速率 |
2GSPS |
|||
|
波形存储空间 |
512MSa/通道 |
|||
|
最小波形长度 |
64Samples |
|||
|
耦合方式 |
直流耦合 |
|||
|
同步性能 |
通道间时间偏差 |
＜200ps |
||
|
触发输入 |
连接器 |
SMB |
||
|
输入幅度 |
3.3V LVTTL |
|||
|
触发最小延时 |
≤300ns |
|||
|
延时调节范围 |
最大至10s |
|||
|
延时调节步进 |
4ns |
|||
|
触发脉宽 |
＞7.5ns |
|||
|
触发极性 |
正极性/负极性 |
|||
|
序列功能 |
序列数量 |
1至16384个 |
||
|
跳转时间 |
8ns~10s |
|||
|
运行模式
|
单次触发模式 |
收到一次触发信号后输出一次，输出循环次数可设置，循环过程中触发无效，循环结束后触发无效。 触发到各波形输出延时可调。 |
||
|
连续触发模式 |
每收到一次触发信号后开始输出，输出循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止输出。 触发到各波形输出延时可调。 |
|||
|
输出可通过命令控制关闭输出 |
||||
|
支持本地产生数据，减少数据传输时间 |
||||
|
射频通道 |
频率范围 |
3GHz至7GHz或4GHz至8GHz可选 |
||
|
瞬时带宽 |
1GHz |
|||
|
输入功率 |
0dBm至+15dBm， -3dBm至+20dBm（typ） |
|||
|
输入连接器 |
SMA |
|||
|
输出连接器 |
SMA |
|||
|
非谐波 |
≥80dBc |
|||
|
谐波 |
≥50dBc |
|||
|
带内平坦度 |
≤0.5dB |
|||
|
本振泄露 |
≤-60dBm（自校准） ≤-70dBm（外部校准） |
|||
|
镜频抑制比 |
≥60dBc（外部校准） |
|||
|
耦合方式 |
交流耦合 |
|||
序列功能
序列模式支持定义不同长度的数据块，数据块支持用户指定播放顺序和单个数据块播放次数，同时支持外部触发控制数据块的输出。

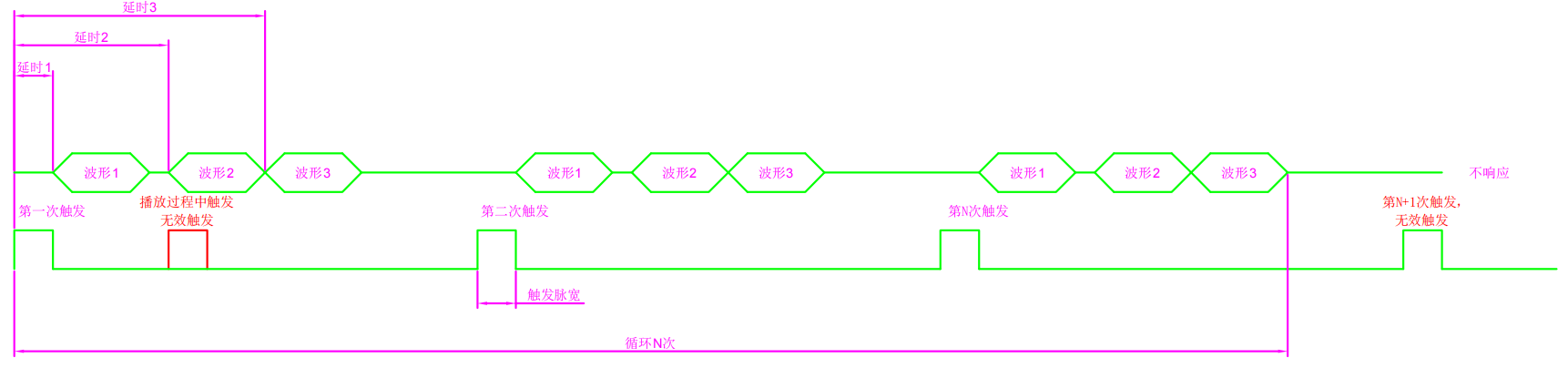

图2 序列模式示意图
单次触发模式
收到一次触发信号后输出一次，输出循环次数可设置，循环过程中触发无效，循环结束后触发无效。触发到各波形输出延时可调。
图3 触发模式示意图
连续触发模式
每收到一次触发信号后开始输出，输出循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止输出。触发到各波形输出延时可调。
射频采集插卡为单槽位3U插卡，从上至下具有本振输入、射频输入、模拟输入1、模拟输入2等接口。

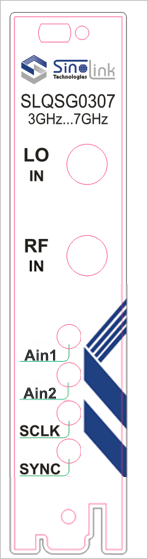

图4 SLQSA0308前面板
|
模数转换器 |
信号带宽 |
最大500MHz |
|
输入幅度 |
±0.5V@50Ω |
|
|
输入阻抗 |
50ohm |
|
|
ADC量化位数 |
14bit |
|
|
采样率 |
最大1.2GSPS |
|
|
波形存储空间 |
512MSa/通道 |
|
|
耦合方式 |
直流耦合 |
|
|
同步性能 |
通道间时间偏差 |
＜200ps |
|
触发输入 |
连接器 |
SMB |
|
输入幅度 |
3.3V LVTTL |
|
|
触发最小延时 |
≤300ns |
|
|
延时调节范围 |
最大至10s |
|
|
延时调节步进 |
4ns |
|
|
触发脉宽 |
＞7.5ns |
|
|
触发极性 |
正极性/负极性 |
|
|
运行模式
|
单次触发模式 |
收到一次触发信号后采集一次，采集循环次数可设置，循环过程中触发无效，循环结束后触发无效。 触发到采集延时可调。 |
|
连续触发模式 |
每收到一次触发信号后开始采集，采集循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止采集。 触发到采集延时可调。 |
|
|
射频通道 |
频率范围 |
3GHz至7GHz或4GHz至8GHz可选 |
|
瞬时带宽 |
600MHz |
|
|
本振输入功率 |
0dBm至+15dBm， -3dBm至+20dBm（typ） |
|
|
本振输入连接器 |
SMA |
|
|
射频信号输入增益 |
20dB |
|
|
射频信号衰减动态 |
30dB |
|
|
射频输入连接器 |
SMA |
|
|
耦合方式 |
交流耦合 |
单次触发模式
收到一次触发信号后采集一次，采集循环次数可设置，循环过程中触发无效，循环结束后触发无效。触发到采集延时可调。
图5 触发模式示意图
连续触发模式
每收到一次触发信号后开始采集，采集循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止采集。触发到采集延时可调。
