射频信号采集记录回放仪

Product center
IFBOX-800B多通道宽带信号记录回放仪
返回上一级

SinoLink Technologies的 IFBOX-800B型多通道宽带信号记录回放仪,支持双通道采集,采样率高达200MHz,数据记录速度高达800MB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号多通道高速采集记录回放任务,同时可以借助Matlab等数学工具进行半实时仿真实验。

应用:雷达/电子战/复杂电磁环境/卫星通信
    IFBOX-800B多通道宽带信号记录回放仪特点:
  • 1.具有多通道中频信号的长时间连续记录和回放能力
  • 2.双通道同步采集/回放,通道间同步精度误差优于5ns
  • 3.信号采集:200 MHz 16-bit ADC
  • 4. 信号回放:800 MHz 16-bit DAC
  • 5.实现70MHz/140MHz中频宽带信号的记录和回放,信号带宽20MHz/40MHz
  • 6.记录存储速度高达800MB/s
  • 7.最大支持60TB的存储能力
  • 8.NTFS文件格式(可选配时标记录选件)

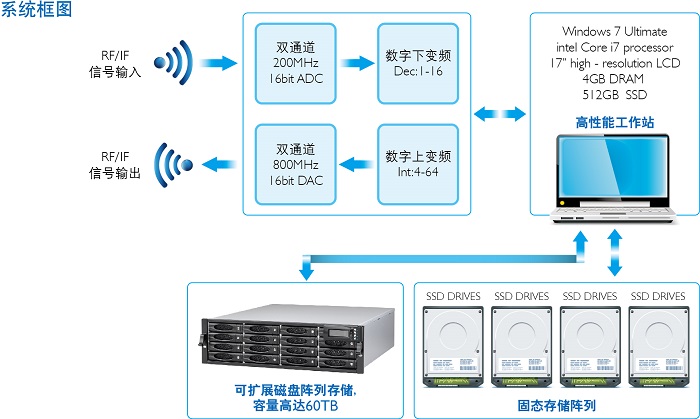

Sinolink Technologies的 IFBOX-800B型多通道宽带信号记录回放仪,支持双通道采集,采样率高达200MHz,数据记录速度高达800MB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号多通道高速采集记录回放任务,同时可以借助Matlab等数学工具进行半实时仿真实验。

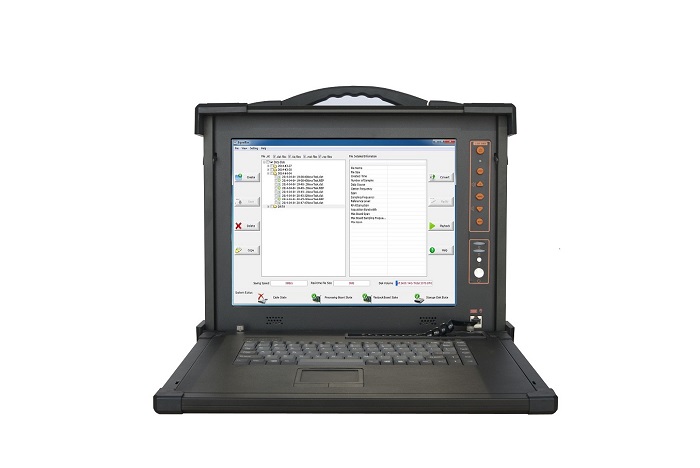

  软件界面


     SignalBox信号采集回放管理软件

IFBOX-800B 多通道宽带信号记录回放仪

系统平台

操作系统

Windows 7 Ultimate

处理器

 Intel(R) i7 Processer

操作系统硬盘

 512GB high speed SSD

内存

4GB

显示

 Built-in 17 high-resolution LCD    1280x1024 pixels

内置固态存储阵列容量

Up to 8TB

外部磁盘存储阵列容量

 Up to 60TB

文件类型

NTFS file format

网络接口

1 Gb Ethernet Port,可扩展10Gb Ethernet Port

USB接口

USB 2.0 x2, USB 3.0 x2

  信号采集



输入接口

Back panel female SMA connector

输入类型

 AC-coupled

量化位数

16bit

ADC采样频率

 Up to 200MHz

输入信号带宽

Up to 80MHz

数字抽取

1x, 2x, 4x, 8x or 16x

输入量程

Max. 5dBm

输入阻抗

 50Ω

信号回放

输出接口

Back panel female SMA connector

输出类型

AC-coupled

DAC数据位宽

16-bit

DAC采样频率

Up to 800MHz

输出信号带宽

Up to 80MHz

数字插值

1x, 2x, 4x, 8x or 16x

输出量程

Max. 1.0Vp-p

输出阻抗

 50Ω

 物理参数

尺寸

425mm×338mm×230mmL×W×D

净重

20kg

操作温度

 5 to + 40

存储温度

 -40 to +85

环境湿度

10% to 90%

功率要求

 220V AC, 50Hz, Max.300W

存储选件记录时间对照表:

通道数

带宽

采样率

记录速率

记录时间

记录时间

记录时间

选件SSD4

选件SSD8

选件SSD60

2

80MHz

200MHz

800MB/s

1小时

2.5小时

20小时

2

40MHz

100MHz

400MB/s

2小时

5小时

40小时

2

20MHz

50MHz

200MB/s

5小时

10小时

80小时

2

10MHz

25MHz

100MB/s

10小时

20小时

160小时

2

5MHz

12.5MHz

50MB/s

20小时

40小时

320小时



选件名称 说明 备注
IFBOX-800B -BOX 便携式记录回放仪平台,I7处理器,4GB内存,512GB固态硬盘 标配
IFBOX -S2-S200 采集选件,2通道,采样率200MHz,量化位数16 标配
IFBOX -P2-P800 回放选件,2通道,采样率800MHz,量化位数16 选配
IFBOX -SSD4 内部存储选件,容量4TB 标配
IFBOX -SSD8 内部存储选件,容量8TB 选配
IFBOX -SAS30 外部存储选件,容量30TB 选配
IFBOX -SAS60 外部存储选件,容量60TB 选配
IFBOX -10Gb 双端口万兆网数据接口 选配
SignalBoxManager 数据采集回放管理软件 标配

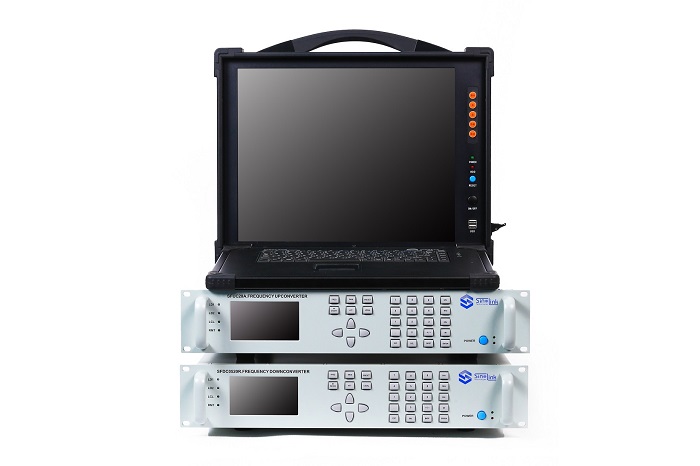

中星联华科技(Sinolink Technologies)IFBOX-800B多通道宽带信号记录回放仪可与中星联华科技的微波上下变频器共同组成射频宽带采集记录回放系统,广泛应用于军用、民用领域的雷达、通信、导航及电子战等多种电磁环境下微波信号高速无缝采集记录回放任务。
宽带信号采集记录回放仪由高性能的ADC、FPGA、ADC和大容量固态FLASH过高性能磁盘阵列组合,配合SF-A系列宽带上、下变频器可实现高达50GHz的采集记录和高保真回放。
