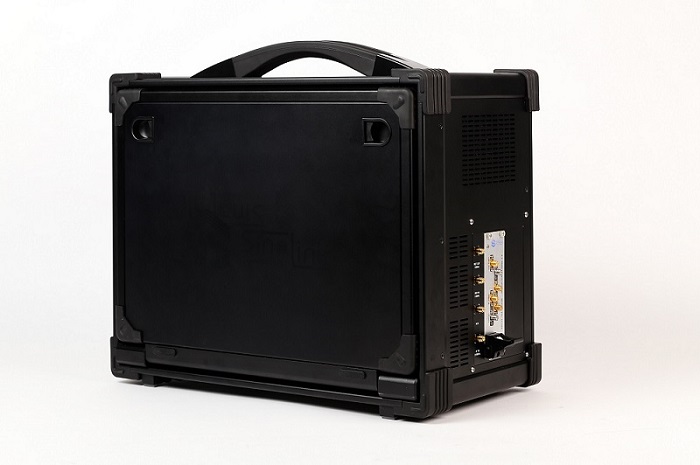

中星联华科技（SinoLink Technologies）推出基于高性能仪器组建的射频信号记录回放系统，可以实现高达160MHz带宽的宽带信号高保真记录和回放功能，频率可覆盖从高频到毫米波的相关应用。IQS800B型数据记录回放仪是其重要组成部分，与Tektronix和 R&S公司的宽带实时频谱分析仪一起使用，可对实时频谱分析仪的I、Q数据进行连续记录和回放，记录时间高达16小时。IQS800B能够对所存储的数据文件进行基带回放，配合SinoLink Technologies SFUC系列宽带上变频器或或R&S公司的宽带矢量源可实现中频或射频回放。
中星联华科技（Sinolink Technologies）推出基于高性能仪器组建的射频信号记录回放系统，可以实现高达160MHz带宽的宽带信号高保真记录和回放功能，频率可覆盖从高频到毫米波的相关应用。IQS800B型数据记录回放仪是其重要组成部分，与Tektronix和 R&S公司的宽带实时频谱分析仪一起使用，可对实时频谱分析仪的I、Q数据进行连续记录和回放，记录时间高达16小时。IQS800B能够对所存储的数据文件进行基带回放，配合SinoLink Technologies SFUC系列宽带上变频器或或R&S公司的宽带矢量源可实现中频或射频回放。
|
IQS800B I/Q数据记录回放仪 |
|||||
|
系统平台 |
|||||
|
操作系统 |
Windows 7 Ultimate |
||||
|
处理器 |
Intel i7 Processer |
||||
|
操作系统硬盘 |
256GB high speed SSD |
||||
|
内存 |
4Gbytes |
||||
|
显示 |
Built-in 17” high-resolution LCD 1280x1024 pixels |
||||
|
内置固态存储阵列容量 |
Up to 8TB |
||||
|
外置磁盘阵列 |
Support RAID 0,1,5,6 |
||||
|
外置磁盘阵列容量 |
Up to 48TB |
||||
|
文件类型 |
NTFS file format |
||||
|
网络接口 |
1 Gb Ethernet Port |
||||
|
USB接口 |
USB 2.0 x2, USB 3.0
x2 |
||||
|
数据输入 |
|
||||
|
数据接口 |
50-pin MDR x2(I/Q) |
||||
|
时钟频率 |
Up to 200MHz |
||||
|
带宽 |
Up to 160MHz |
||||
|
数据位宽 |
16-bit |
||||
|
电平标准 |
High-speed LVDS |
||||
|
回放输出 |
|||||
|
输出接口 |
Back panel female
SMA connector |
||||
|
输出类型 |
DC-coupled |
||||
|
DAC数据位宽 |
16-bit |
||||
|
DAC采样频率 |
Up to800MSPS |
||||
|
输出量程 |
Max. 1.0Vp-p |
||||
|
输出阻抗 |
50Ω |
||||
|
物理参数 |
|||||
|
尺寸 |
482mm×177mm×650mm（L×W×D） |
||||
|
净重 |
15kg |
||||
|
操作温度 |
0℃ to + 40℃ |
||||
|
存储温度 |
-40℃ to +85℃ |
||||
|
环境湿度 |
10% to 90% |
||||
|
功率要求 |
220V AC, 50Hz, Max.300W（可定制24V直流电源输入） |
||||
|
存储选件记录时间对照表： |
|||||
|
带宽 |
数据率 |
记录时间 |
记录时间 |
记录时间 |
|
|
选件SSD4 |
选件SSD8 |
选件SAS48 |
|||
|
160MHz |
800MB/s |
80分钟 |
160分钟 |
16小时 |
|
|
80MHz |
400MB/s |
160分钟 |
5小时 |
32小时 |
|
|
40MHz |
200MB/s |
5小时 |
10小时 |
64小时 |
|
|
20MHz |
100MB/s |
10小时 |
20小时 |
约5天 |
|
|
10MHz |
50MB/s |
20小时 |
约2天 |
约11天 |
|
|
5MHz |
25MB/s |
约2天 |
约4天 |
约22天 |
|
|
2MHz |
12.5MB/s |
约4天 |
约8天 |
约2个月 |
|
|
1MHz |
6.25MB/s |
约8天 |
约16天 |
约4个月 |
|
| 选件名称 | 说明 | 备注 |
| IQS800B-BOX | 便携式记录回放仪平台，I7处理器，4GB内存，512GB固态硬盘 | 标配 |
| IQS800B-S110 | 采集选件，110MHz带宽（Tektronix® Signal Analyzers） | 标配 |
| IQS800B-P110 | 回放选件，110MHz带宽（Tektronix® Signal Analyzers） | 选配 |
| IQS800B-S160 | 采集选件，160MHz带宽（Rohde & Schwarz® Signal Analyzers） | 标配 |
| IQS800B-P160 | 回放选件，160MHz带宽（Rohde & Schwarz® Signal Analyzers） | 选配 |
| IQS800B-SSD2 | 内部存储选件，容量2TB | 标配 |
| IQS800B-SSD4 | 内部存储选件，容量4TB | 选配 |
| IQS800B-SSD8 | 内部存储选件，容量8TB | 选配 |
| IQS800B-SAS48 | 外部扩展存储选件，容量48TB | 选配 |
| IQS800B-10Gb | 双端口万兆网数据接口 | 选配 |
| IQS800B-XCB | LVDS Cable pair (2ea) for Tektronix® Signal Analyzers | 标配 |
| IQS800B-XCB | LVDS Cable pair (2ea) for Rohde & Schwarz® Signal Analyzers | 标配 |
| IQS800B-RSX | Adapter for R&S®EX-IQ rev 04 interface box | 标配 |
| SignalBoxManage | 数据采集回放管理软件 | 标配 |
| SignalOverView | 大容量数据信号快速浏览软件 | 选配 |
| SignalVu | 泰克矢量信号分析软件 | 选配 |
中星联华科技（Sinolink Technologies）IQS800B型 I/Q数据记录回放仪与Tektronix公司的RSA系列实时频谱分析仪和Rohde & Schwarz公司的FSW、FSV或FSVR系列信号与频谱分析仪共同使用，可以对高达85GHz的射频信号实时转换为基带I/Q数据，并具备长时间记录和信号回放能力，实时记录和回放信号带宽高达160MHz。通过扩展磁盘阵列，最大的存储容量可扩展至48TB。
