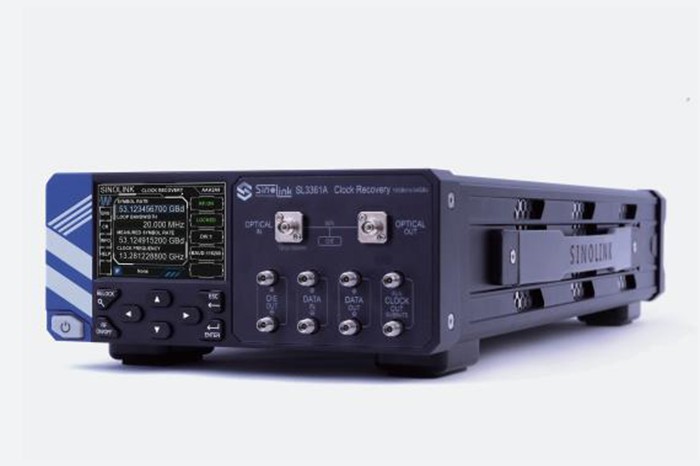

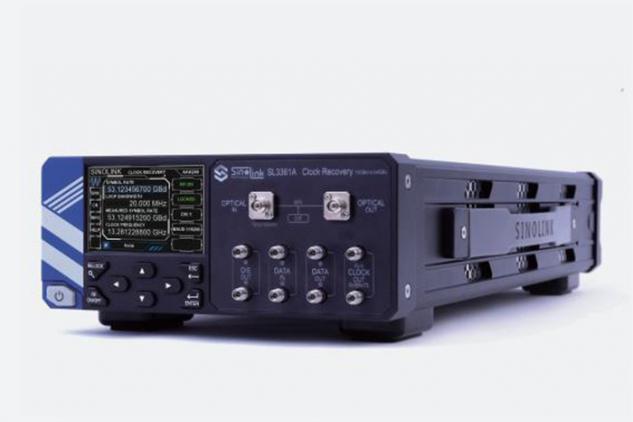

SL3300A是一款能够支持光/电时钟数据恢复的仪器,最高可支持64GBd的NRZ/PAM4,环路带宽可在20MHz范围内调节, 支持环路峰值10挡位调节,支持内部均衡调节,在闭合眼下也能恢复时钟能够提供内置的分路器、光电转换模块等,极 大的的简化了用户测试环境。除时钟恢复模式外,SL3300A还能够工作在时钟产生模式,作为一台时钟源使用而无需 外部信号输入。体积小巧(高88mm,宽220mm,深525mm),具有本地控制和远程控制功能。
SL3300A是一款能够支持光/电时钟数据恢复的仪器,最高可支持64GBd的NRZ/PAM4,环路带宽可在20MHz范围内调节,支持环路峰值10挡位调节,支持内部均衡调节,在闭合眼下也能恢复时钟能够提供内置的分路器、光电转换模块等,极大的的简化了用户测试环境。除时钟恢复模式外,SL3300A还能够工作在时钟产生模式,作为一台时钟源使用而无需外部信号输入。体积小巧(高88mm,宽220mm,深525mm),具有本地控制和远程控制功能。
SL3300A系列技术指标

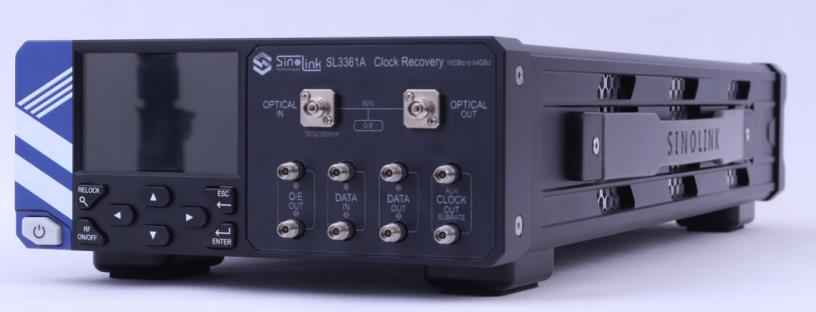

SL3361A光/电时钟数据恢复仪
速率范围 |
18至64GBd |
光信号类型 |
单模 |
波长范围 |
1250nm至1650nm |
输入灵敏度 |
-8dBm,1310nm ,ESS选件 |
最小锁定电平 |
600mVpp,差分,E50选件 300mVpp,差分,EES选件 |
最大输入电平 |
2400mVpp,差分,E50选件 1200mVpp,差分,EES选件 |
输出时钟范围 |
AUX:5-10GHz SUBRATE:150MHz至10GHz |
恢复时钟随机抖动 |
300fs max |
环路带宽范围 |
0.1MHz至20MHz |
环路带宽精度 |
±30%,环路带宽1MHz至20MHz |
环路峰值调节 |
10挡位,最高可至3dB |
内部均衡 |
支持 |
锁定范围 |
±1000ppm |
自动重锁 |
支持 |
恢复时钟幅度 |
750mVpp±250mVpp,SUBRATE输出 450mVpp±150mVpp,AUX输出 |
时钟分频比 |
1/2/4/8/16/32/64 |
频率计数器精度 |
±10ppm |
输入连接器形式 |
电口:2.92mm连接器,差分或单端,交流耦合,50Ω 光口:FC-PC连接器,单模 |
输出连接器形式 |
2.92mm连接器,单端,50Ω |
物理尺寸 |
88.5mmH×492mmD×220mmW |
工作温度 |
+10℃至+40℃ |

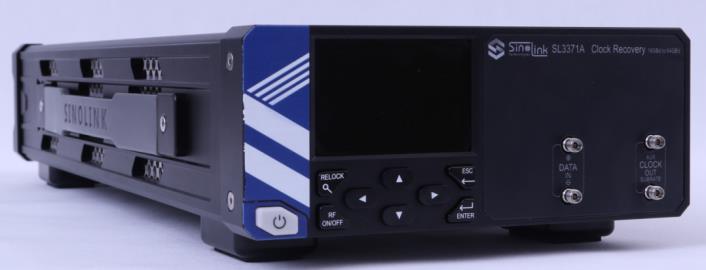

SL3371A电时钟数据恢复仪
速率范围 |
18至64GBd |
光信号类型 |
单模 |
波长范围 |
1250nm至1650nm |
输入灵敏度 |
-8dBm,1310nm ,ESS选件 |
最小锁定电平 |
600mVpp,差分,E50选件 300mVpp,差分,EES选件 |
最大输入电平 |
2400mVpp,差分,E50选件 1200mVpp,差分,EES选件 |
输出时钟范围 |
AUX:5-10GHz SUBRATE:150MHz至10GHz |
恢复时钟随机抖动 |
300fs max |
环路带宽范围 |
0.1MHz至20MHz |
环路带宽精度 |
±30%,环路带宽1MHz至20MHz |
环路峰值调节 |
10挡位,最高可至3dB |
内部均衡 |
支持 |
锁定范围 |
±1000ppm |
自动重锁 |
支持 |
恢复时钟幅度 |
750mVpp±250mVpp,SUBRATE输出 450mVpp±150mVpp,AUX输出 |
时钟分频比 |
1/2/4/8/16/32/64 |
频率计数器精度 |
±10ppm |
输入连接器形式 |
电口:2.92mm连接器,差分或单端,交流耦合,50Ω 光口:FC-PC连接器,单模 |
输出连接器形式 |
2.92mm连接器,单端,50Ω |
物理尺寸 |
88.5mmH×492mmD×220mmW |
工作温度 |
+10℃至+40℃ |
1. 不同速率有所区别
2. 在NRZ,PRBS13条件下进行校准
3. 视环路带宽不同有所区别
配置信息
型号 |
描述 |
SL3361A |
18GBd至64GBd光/电时钟数据恢复主机 |
电功分器(二选一) |
|
-E50 |
内部50-50电功分输出 |
-EES |
外部电功分器 |
光功分器(二选一) |
|
-S50 |
内部50-50光功分输出 |
-ESS |
外部光功分器 |
|
|
SL3371A |
18GBd至64GBd电时钟数据恢复主机 |
电功分器(二选一) |
|
-E50 |
内部50-50电功分输出 |
-EES |
外部电功分器 |
