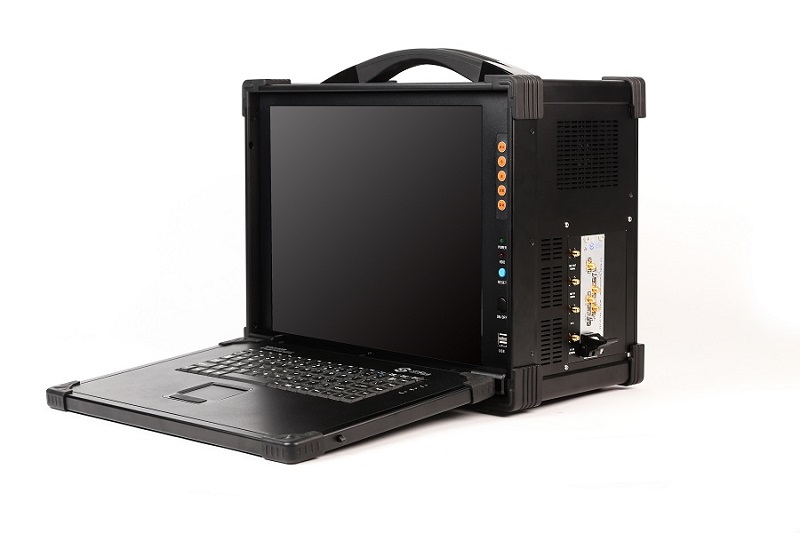

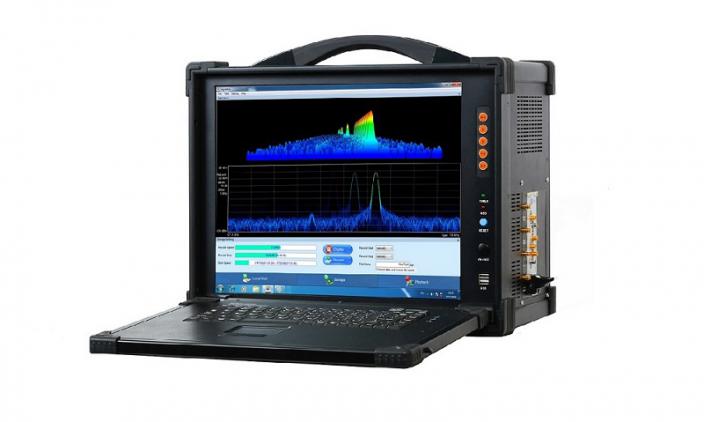

RFBOX-6G型射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备,可以对1MHz~6GHz的射频信号直接进行采集、记录和回放,数据记录和回放带宽高达200MHz。RFBOX-6G信号采集记录回放系统由上下变频器模块、高性能的ADC、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航、遥测等多种环境下的信号高速采集记录回放任务,在汽车无人自动驾驶、医疗电子测试、视频音频传输、智能穿戴设备(如耳机、蓝牙)等需要测试产品的抗电磁干扰能力的场景下,均有着广泛的应用。一体化设计,拥有超高便携性,适用于在高铁、火车站、地铁、集市、机场等环境下采集真实电磁环境,对电磁环境进行录制后在实验室中回放采集到的真实信号测试产品性能。
RFBOX-6G型射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备,可以对1MHz~6GHz的射频信号直接进行采集、记录和回放,数据记录和回放带宽高达200MHz。RFBOX-6G信号采集记录回放系统由上下变频器模块、高性能的ADC、DAC和大容量固态FLASH或高性能磁盘阵列组成,广泛适用于军用、民用领域的雷达、通信、导航、遥测等多种环境下的信号高速采集记录回放任务。
选配软件

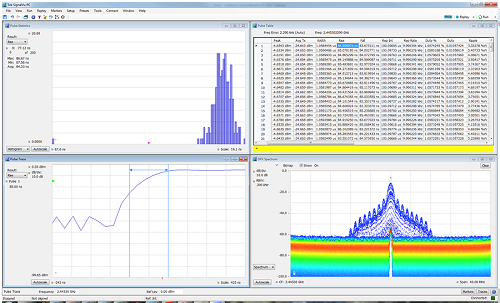

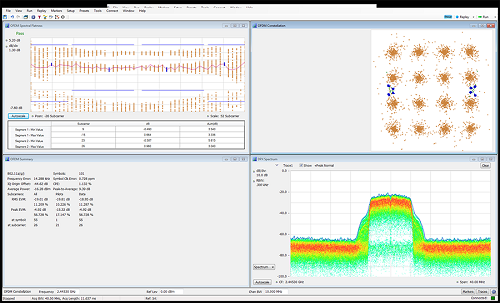

SignalVu信号分析软件
数据格式可支持泰克公司SignalVu信号分析软件
SignalOverView
用于大容量数据的信号快速浏览
SignalBoxManager软件
用于数据采集和回放的文件管理和转换
RFBOX-6G射频信号采集记录回放仪 |
||||||
信号采集部分 |
|
|||||
采集和回放信号频率范围 |
1MHz~6GHz(其它频段可定制) |
|||||
频率调节步进 |
1KHz |
|||||
最大输入信号功率 |
﹣10dBm(常规模式)/
+10dBm(抗烧毁) |
|||||
增益调节范围 |
﹣10~+40dB(常规模式) |
|||||
增益控制步进 |
0.5dB |
|||||
输入噪声系数 |
≤10dB (低噪声模式时) |
|||||
带内杂波抑制 |
≥55dBc |
|||||
优异的相噪指标(1GHz) |
≤-95dBc/Hz@10KHz(标配) |
|||||
采集信号带宽 |
110MHz(S300选件)/
200MHz(S500选件) |
|||||
采集时钟频率 |
300MHz(S300选件)/
500MHz(S500选件) |
|||||
数据记录速度 |
高达1GB/s |
|||||
数据记录容量 |
高达8TB(内部)/
48TB(外部) |
|||||
信号回放部分 |
|
|||||
采集和回放信号频率范围 |
1MHz~6GHz(其它频段可定制) |
|||||
频率调节步进 |
1KHz |
|||||
输出功率范围 |
-100~+13dBm |
|||||
输出功率调节步进 |
0.5dB |
|||||
谐波抑制 |
≥20dB (0dBm输出时) |
|||||
杂波抑制 |
≥60dBc (输出单载波情况下) |
|||||
优异的相噪指标(1GHz) |
≤-95dBc/Hz@10KHz(标配) |
|||||
回放信号带宽 |
110MHz(P600选件)/
200MHz(P1000选件) |
|||||
采集时钟频率 |
600MHz(P600选件)/
1000MHz(P1000选件) |
|||||
时频部分 |
|
|||||
内部参考频率 |
10MHz |
|||||
内部时钟年老化率 |
≤±1E-7 |
|||||
内置时钟温度稳定性(0~+55℃) |
≤±5E-8 |
|||||
外参考输入频率 |
10MHz |
|||||
外参考输入功率 |
≥0dBm |
|||||
物理和电气特性 |
|
|||||
电源 |
100-240 VAC; 50/60
Hz |
|||||
功耗 |
200W |
|||||
尺寸 |
425mm×338mm×230mm(L×W×D) |
|||||
净重 |
约20kg |
|||||
环境条件 |
|
|||||
温度范围 |
+5℃~+40℃(工作)/
-20℃~+60℃(存储) |
|||||
海拔高度 |
≤3000m(工作)/ ≤12000m(存储) |
|||||
相对湿度 |
20%~80%(工作)/
10%~90%(存储) |
|||||
存储选件时间对照表 |
||||||
带宽 |
采样率 |
记录速率 |
记录时间 |
记录时间 |
记录时间 |
|
选件SSD4 |
选件SSD8 |
选件SAS48* |
||||
200MHz |
500MSPS |
1GB/s |
1 小时 |
2小时 |
12小时 |
|
100MHz |
250MSPS |
500MB/s |
2小时 |
4小时 |
1 日 |
|
50MHz |
125MSPS |
250MB/s |
4小时 |
9小时 |
2 日 |
|
25MHz |
62.5MSPS |
125MB/s |
9小时 |
18小时 |
4 日 |
|
12.5MHz |
31.25MSPS |
62.5MB/s |
18小时 |
36小时 |
8 日 |
|
选件名称 | 说明 | 配置 |
RFBOX -6G -PL | 便携式记录回放仪平台,I5处理器,4GB内存,256GB固态硬盘 | 标配 |
RFBOX -6G -PH | 便携式记录回放仪平台,I7处理器,4GB内存,512GB固态硬盘 | 选配 |
RFBOX -DC -6G | 下变频选件:600MHz~6GHz | 标配 |
RFBOX -UC -6G | 上变频选件:600MHz~6GHz | 选配 |
RFBOX -DC -LF | 下变频扩展频率范围至:1MHz~6GHz | 选配 |
RFBOX -UC -LF | 上变频扩展频率范围至:1MHz~6GHz | 选配 |
RFBOX -LP | 低相噪选件 | 选配 |
RFBOX -S1 –S300 | 采集选件:采样率300MSPS(110MHz带宽),采样位宽14位 | 标配 |
RFBOX -P1 –P600 | 回放选件:采样率600MSPS(110MHz带宽),回放位宽16位 | 选配 |
RFBOX -S1 –S500 | 采集选件:采样率500MSPS(200MHz带宽),采样位宽14位 | 选配 |
RFBOX -P1 –P1000 | 回放选件:采样率1000MSPS(200MHz带宽),回放位宽16位 | 选配 |
RFBOX -SSD2 | 内部存储选件:容量2TB | 标配 |
RFBOX -SSD4 | 内部存储选件:容量4TB | 选配 |
RFBOX -SSD8 | 内部存储选件:容量8TB | 选配 |
RFBOX -SAS48 | 外部存储选件:容量48TB | 选配 |
RFBOX -10Gb | 双端口万兆网数据接口 | 选配 |
SignalBoxManager | 数据采集回放管理软件,具有频谱监测功能 | 标配 |
SignalOverView | 信号文件快速浏览软件 | 选配 |
